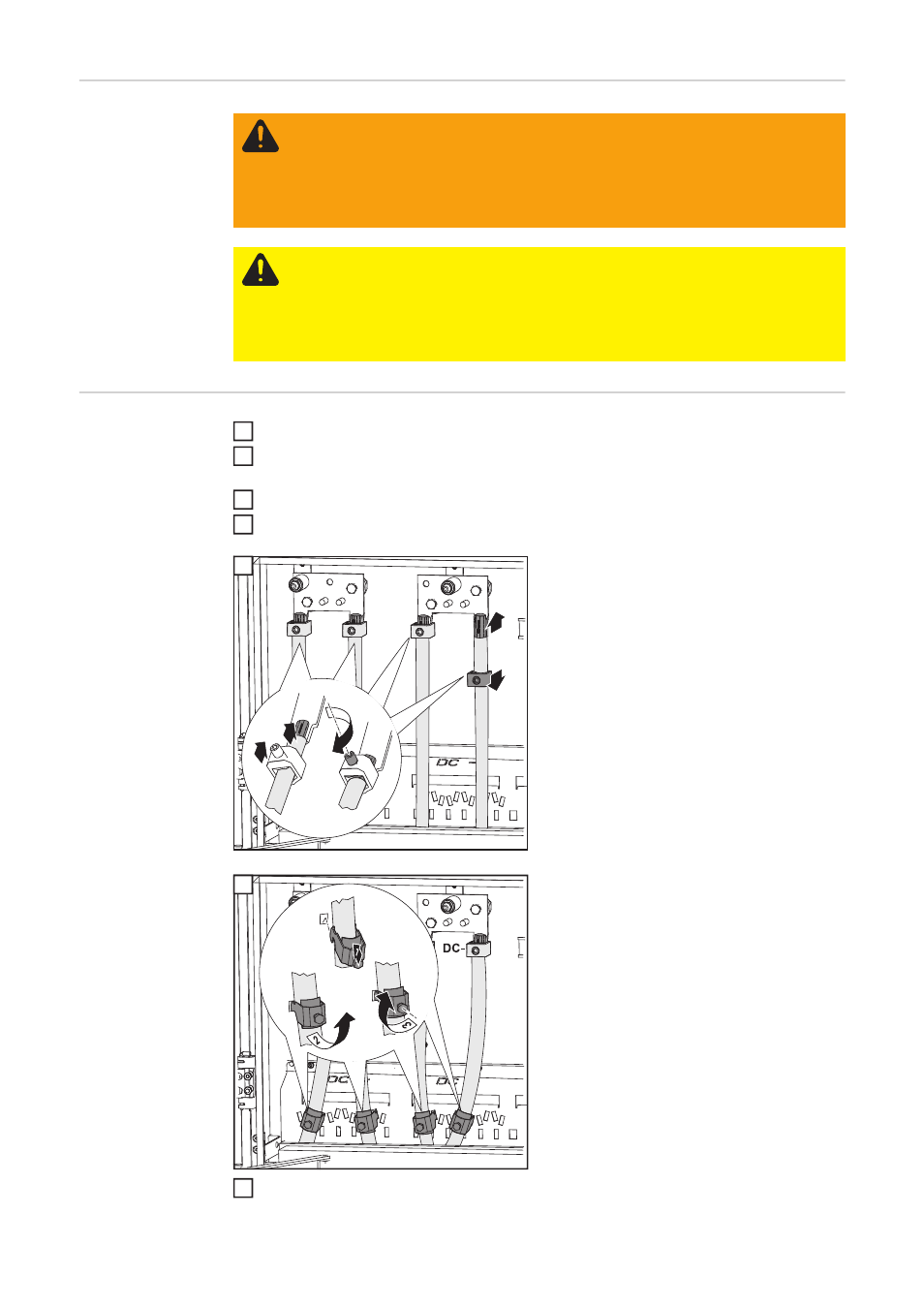

Sicherheit
DC-Kabel an-
schließen
Berührschutz entfernen
DC Kabel unter Berücksichtigung der seitens des Kabelherstellers vorgeschriebenen
Biegeradien in den Wechselrichter einführen
DC Kabel min. 25 mm abisolieren
DC Kabel an den DC Anschlüssen ausrichten
3
-
DC Anschlussklemme über das
DC Kabel schieben
-
DC Anschlussklemme nach oben über
den DC Anschluss und das abisolierte
Kabelende schieben
-
DC Anschlussklemme festziehen:
Innensechskant SW 6 mm
Anzugsmoment = 25 Nm
-
Arbeitsschritte für alle DC Kabel wie-
derholen
4
-
DC Kabel in Zugentlastungs-Schelle
einlegen
-
Zugentlastungs-Schelle an der Schie-
ne einhängen
-
DC Kabel mit Zugentlastungs-Schelle
fixieren
-
Arbeitsschritte für alle DC Kabel wie-
derholen
Berührschutz montieren
WARNUNG! Ein elektrischer Schlag kann tödlich sein. Gefahr durch Netzspan-
nung und DC-Spannung von den Solarmodulen, welche Licht ausgesetzt sind.
-
Vor sämtlichen Anschlussarbeiten dafür sorgen, dass AC- und DC-Seite vor
dem Wechselrichter spannungsfrei sind.
-
Der fixe Anschluss an das öffentliche Stromnetz darf nur von einem konzes-
sionierten Elektro-Installateur hergestellt werden.
VORSICHT! Beschädigungsgefahr des Wechselrichters durch nicht ordnungsge-
mäß angezogene Anschlussklemmen. Nicht ordnungsgemäß angezogene An-
schlussklemmen können thermische Schäden am Wechselrichter verursachen
und in Folge zu Bränden führen. Beim Anschließen von AC- und DC-Kabeln da-
rauf achten, dass alle Anschlussklemmen mit dem angegebenen Drehmoment
fest angezogen sind.
1
2
3
4
1
1
DC+
DC-
3
2
4
5
6
7
