33
DE
Standort-Wahl
Standort-Wahl all-
gemein Der Wechselrichter ist in erster Linie für die Montage im Außenbereich bestimmt.
Sofern eine ausreichende Belüftung vorhanden ist, darf der Wechselrichter auch im Innen-
bereich montiert werden.
Bei der Standort-Wahl zusätzlich folgende Punkte berücksichtigen:
-
die Kabelzuführung in den Wechselrichter,
- vorgeschriebene Biegeradien der Kabel,
- eine ausreichende Boden-Tragfähigkeit pro m² für das Gewicht des Wechselrichters:
Fronius Agilo Outdoor 100.0-3 ... 806 kg
Fronius Agilo Outdoor 75.0-3 ... 732 kg
WICHTIG! Die ausreichende Boden-Tragfähigkeit muss vor Einbringung und Aufstellung
des Wechselrichters gegeben sein!

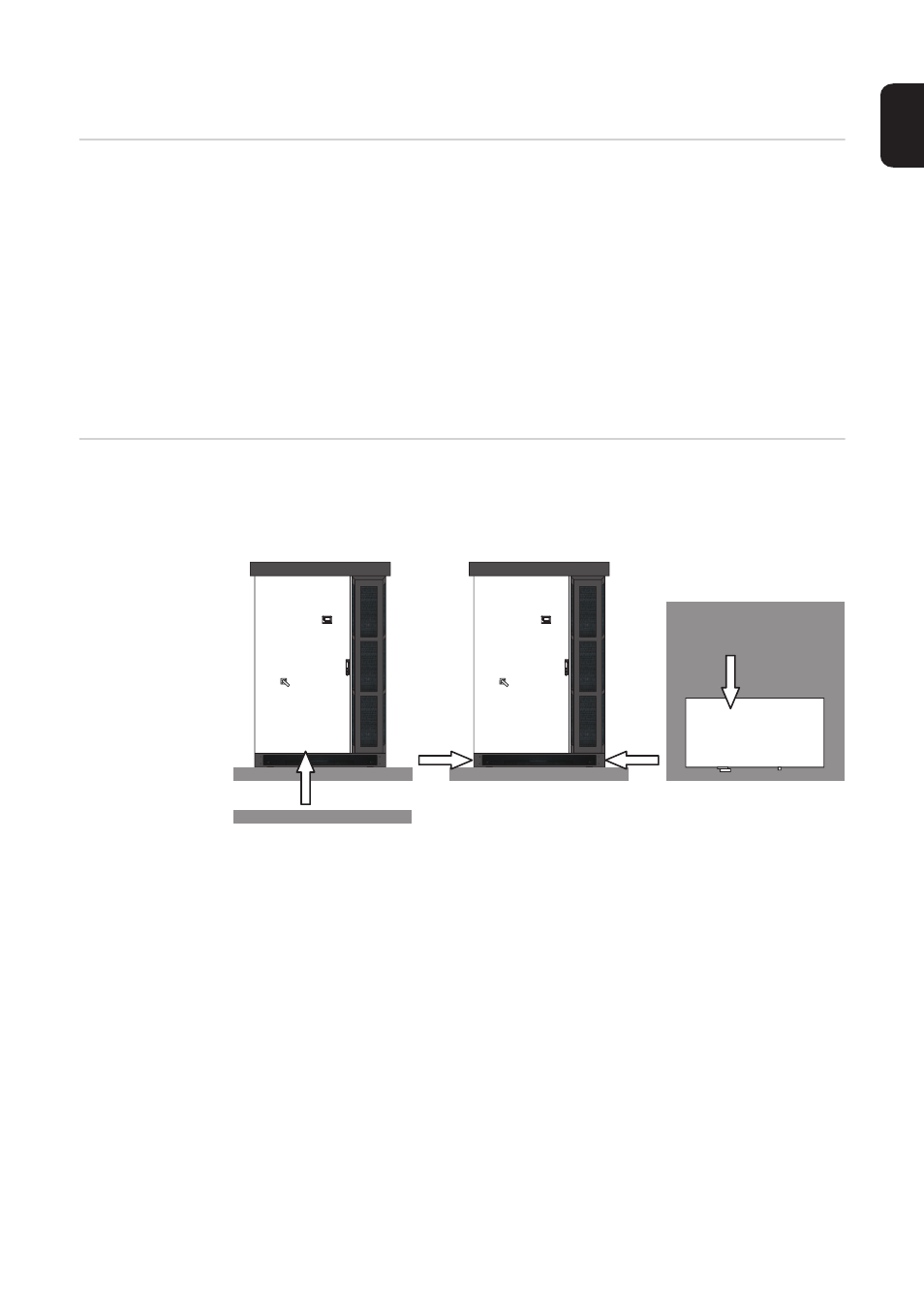

Kabelzuführung
in den Wechsel-
richter AC-Kabel, DC-Kabel und gegebenenfalls Datenkommunikations-Kabel können wie folgt in
den Wechselrichter zugeführt werden:
a) von unten (z.B. über einen Kabelschacht oder einen doppelten Boden, maximaler Ka-
belquerschnitt = 240 mm²)
b) seitlich über den Sockel
c)
von hinten über den Sockel
Die Kabelzuführung über den Sockel ist nur bis zu einem Kabelquerschnitt von max.
120 mm² möglich.
Die Kabelzuführung von hinten ist nur bis zu einem Kabelquerschnitt von max. 95 mm²
möglich.
WICHTIG! Werden AC-Kabel, DC-Kabel und Datenkommunikations-Kabel gemeinsam in
den Wechselrichter zugeführt, auf eine ausreichende Isolation zwischen AC-/DC-Kabel
und den Datenkommunikations-Kabeln achten.
a) b) c) Draufsicht
