Solarmodul-Erdung im Wechselrichter
Allgemeines
Manche Solarmodul-Hersteller schreiben eine Erdung der Solarmodule vor.

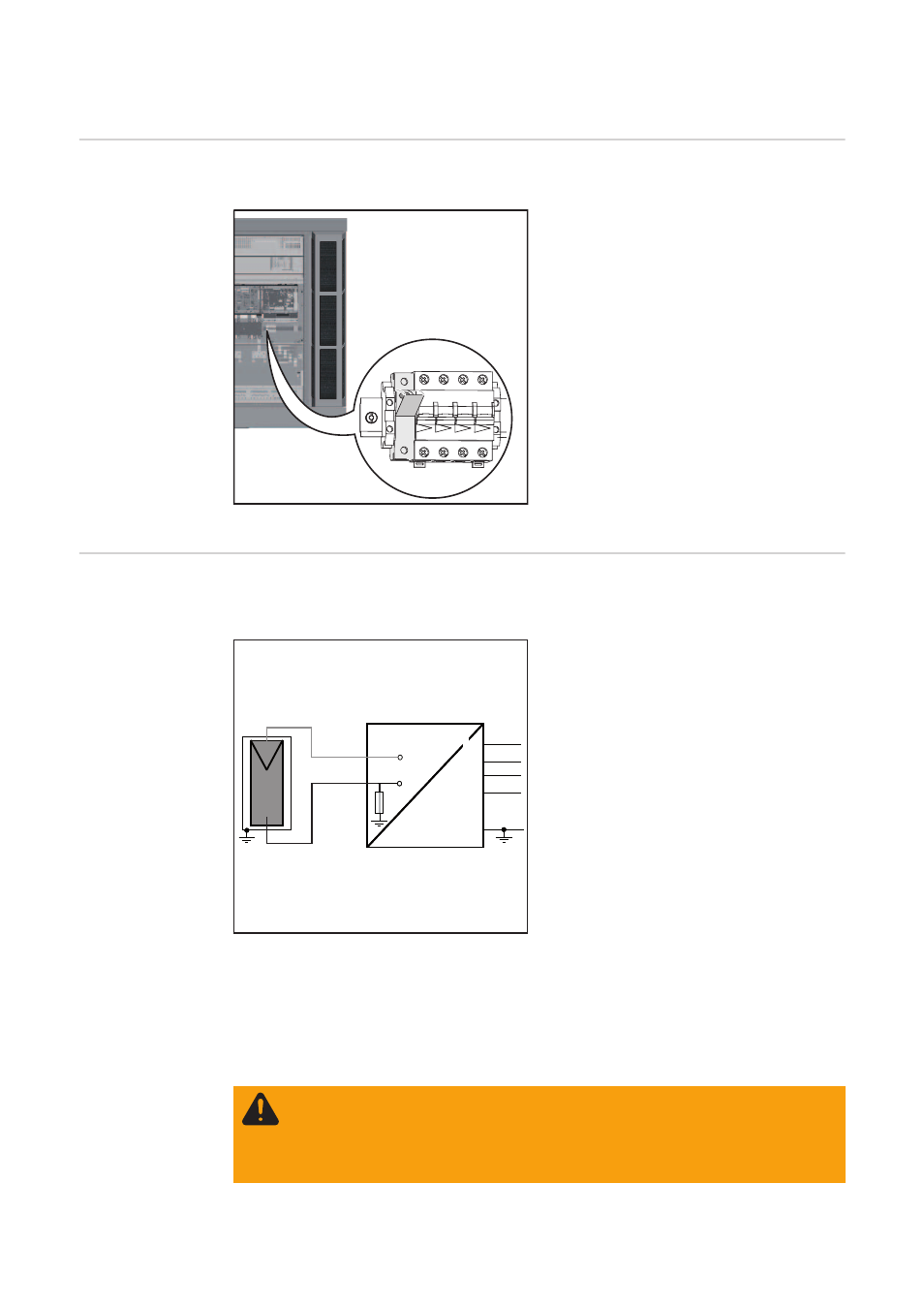

Sicherungshalter für Solarmodul-Erdung am Minuspol
Im Wechselrichter besteht die Möglichkeit,
Solarmodule über eine Sicherung am Mi-
nuspol zu erden.
Solarmodul-Er-
dung am Minus-
pol mittels
Sicherung
Für die Solarmodul-Erdung am Minuspol empfiehlt Fronius folgende Sicherung:
Nennstrom-Wert 3 A / 1000 V, Sicherungsdimension 10 x 38 mm
WICHTIG! Sicherungen für die Solarmodul-Erdung sind nicht im Lieferumfang des Wech-
selrichters enthalten. Wenn seitens des Solarmodul-Herstellers eine Erdung der Solarmo-
dule erforderlich ist, muss eine passende Sicherung separat bestellt werden.
Solarmodul-Erdung am Minuspol über Si-
cherung
(1)
Solarmodul
(2)
Wechselrichter
(3)
Sicherung
WARNUNG! Ein elektrischer Schlag kann tödlich sein. Gefahr eines elektrischen
Schlages durch falsche oder unzureichende Solarmodul-Erdung.
Um der IEC 62109-2 zu entsprechen, darf eine seitens des Solarmodul-Herstel-
lers vorgeschriebene Solarmodul-Erdung im Wechselrichter ausschließlich über
die angegebene Sicherung erfolgen.
DC+
DC-
N
PE
(1)
(2)
=
~
=
~
(3)
L1
L2
L3
