30
Wandhalterung montieren
Auswahl von
Dübel und
Schrauben
Die Schraubenkopf-Höhe der verwendeten Schrauben darf maximal 6 mm betragen.
Bei Verwendung von Scheiben verringert sich die maximale Schraubenkopf-Höhe um die
Dicke der Scheibe.
Schrauben-Emp-
fehlung Für die Montage des Wechselrichters empfiehlt der Hersteller Schrauben mit einem Min-
destdurchmesser von 6 mm zu verwenden.

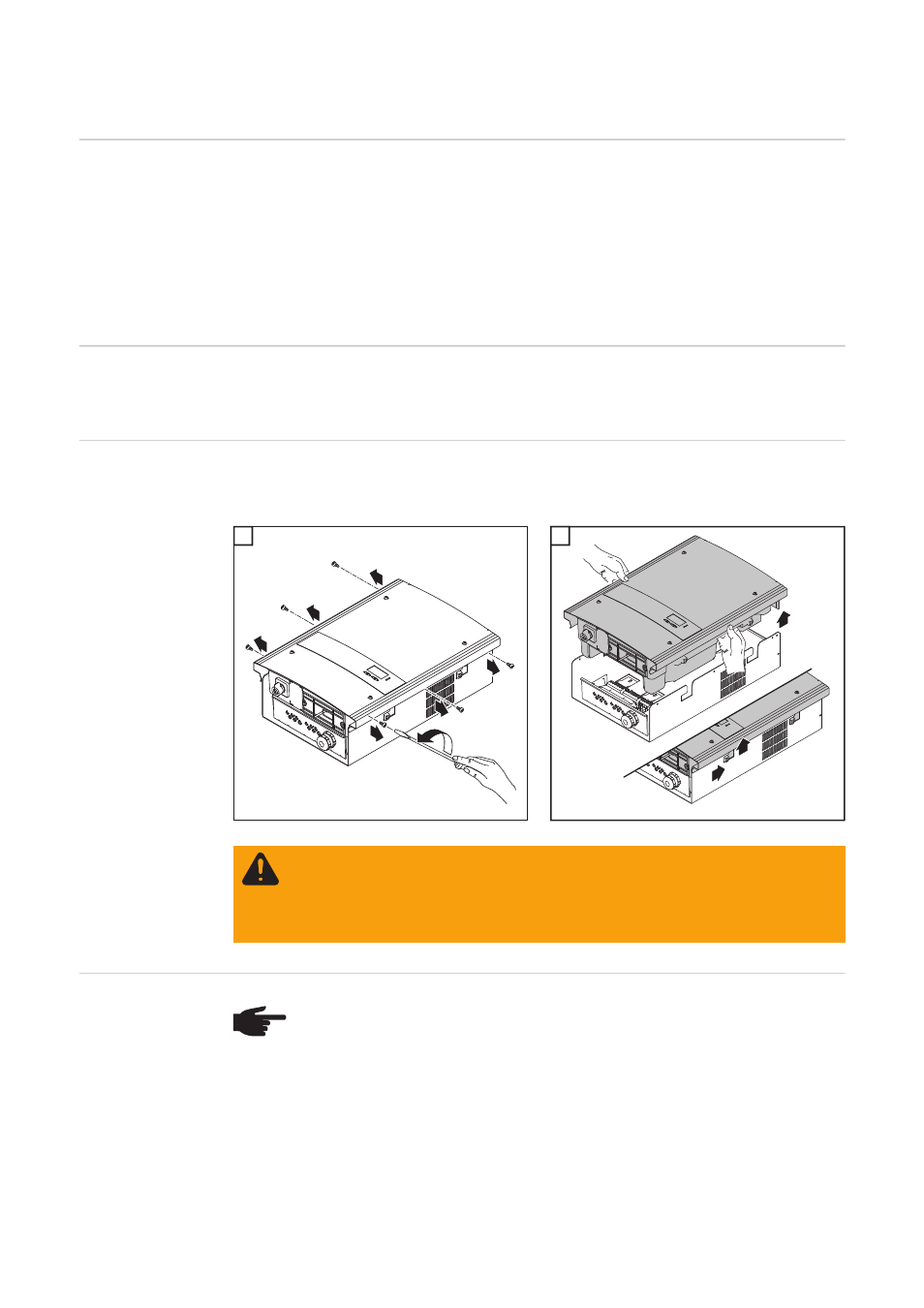

Wandhalterung
und Leistungsteil
trennen Die seitlichen Bereiche des Gehäusedeckel sind so ausgelegt, dass diese als Halte- und
Tragegriffe fungieren.
1 2
Montagelage
WICHTIG! Je nach Untergrund sind unterschiedliche Dübel und Schrauben für die Monta-
ge der Wandhalterung erforderlich. Dübel und Schrauben sind daher nicht im Lieferumfang
des Wechselrichters enthalten. Der Monteur ist für die richtige Auswahl von passenden
Dübeln und Schrauben selbst verantwortlich.
2
2
2
2
2
2
1
1
1
2
2
2
WARNUNG! Unzureichende Schutzleiter-Verbindung kann schwerwiegende
Personen- und Sachschäden verursachen. Die Gehäuse-Schrauben stellen eine
geeignete Schutzleiter-Verbindung für die Erdung des Gehäuses dar und dürfen
keinesfalls durch andere Schrauben ohne zuverlässige Schutzleiter-Verbindung
ersetzt werden.
HINWEIS! Der Wechselrichter ist ausschließlich für die senkrechte Montage vor-
gesehen, z.B. an der Wand, an einer Säule, an einem Metallträger, etc.
