DC-seitige An-
schlussklemmen

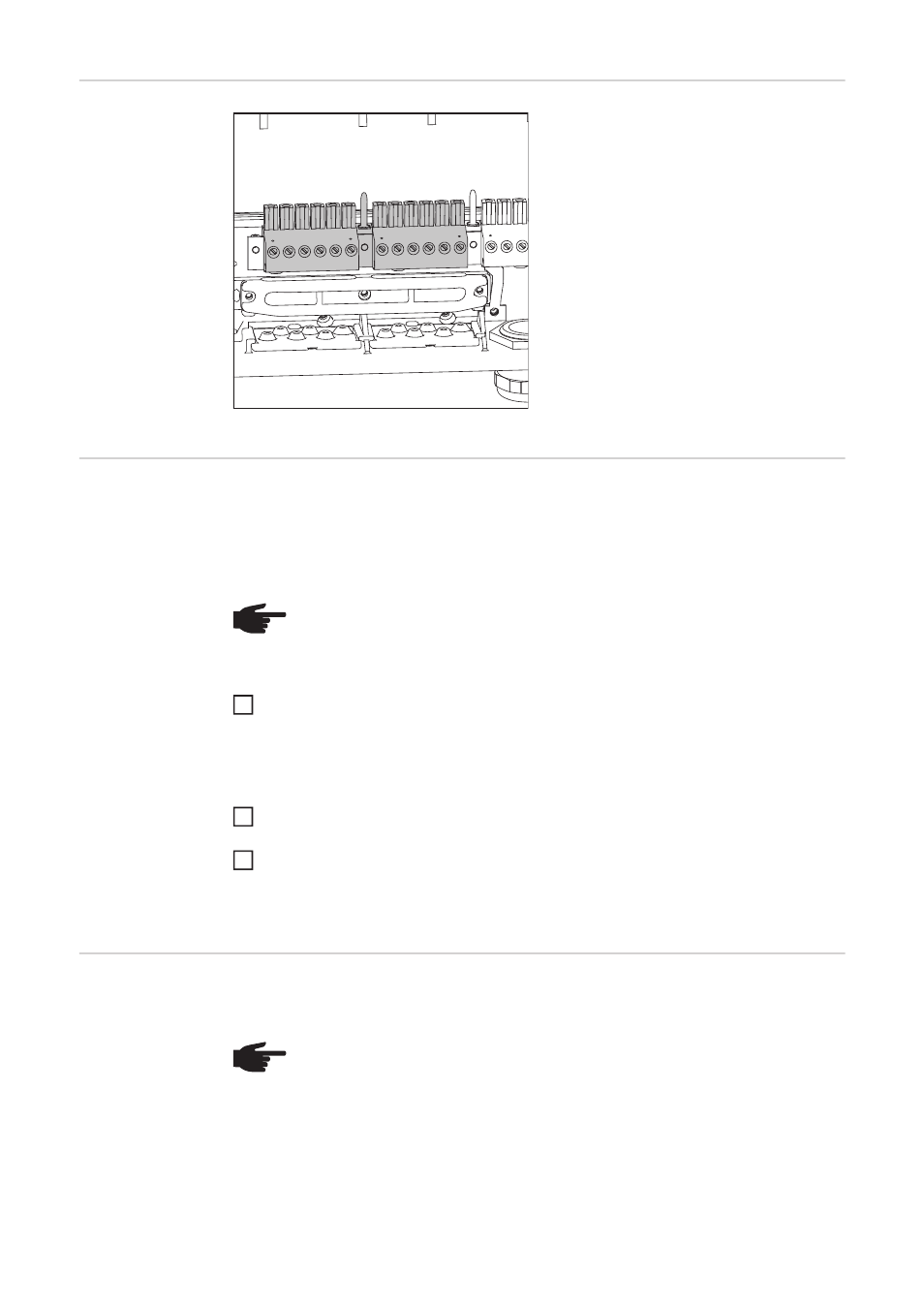

DC+ und DC- Anschlussklemmen am Fronius IG-TL
Anschluss von
Aluminiumkabeln
Die DC-seitigen Anschlussklemmen sind zum Anschluss von eindrähtigen, runden Alumi-
niumkabeln geeignet. Auf Grund der nicht leitenden Oxidschicht von Aluminium müssen
beim Anschließen von Aluminiumkabeln folgende Punkte berücksichtigt werden:
-
reduzierte Bemessungsströme für Aluminiumkabel
-
die nachfolgend angeführten Anschlussbedingungen
Anschlussbedingungen:
Das abisolierte Kabelende sorgfältig durch Schaben von der Oxidschicht säubern,
z.B. mit Hilfe eines Messers
WICHTIG! Keine Bürsten, Feilen oder Schmirgelpapier verwenden; Aluminiumpartikel
bleiben hängen und können auf andere Leiter übertragen werden.
Nach Entfernen der Oxidschicht das Kabelende mit neutralem Fett einreiben, z.B. mit
säure- und alkalifreier Vaseline
Kabelende unmittelbar in der Klemme anschließen
Die Arbeitsvorgänge sind zu wiederholen, wenn das Kabel abgeklemmt wurde und wieder
anzuschließen ist.
Kabelquerschnitt
der Solarmodul-
Stränge
Der Kabelquerschnitt der Solarmodul-Stränge darf pro Kabel maximal 16 mm² betragen.
Der Mindest-Kabelquerschnitt beträgt 2,5 mm².
DC+
DC-
HINWEIS! Beim Auslegen von Kabelquerschnitten lokale Bestimmungen berück-
sichtigen.
1
2
3
HINWEIS! Um eine effektive Zugentlastung der Solarmodul-Stränge zu gewähr-
leisten, ausschließlich gleich große Kabelquerschnitte verwenden.
