Fronius Grounding Kit Fronius IG Benutzerhandbuch
Seite 11
9
DE

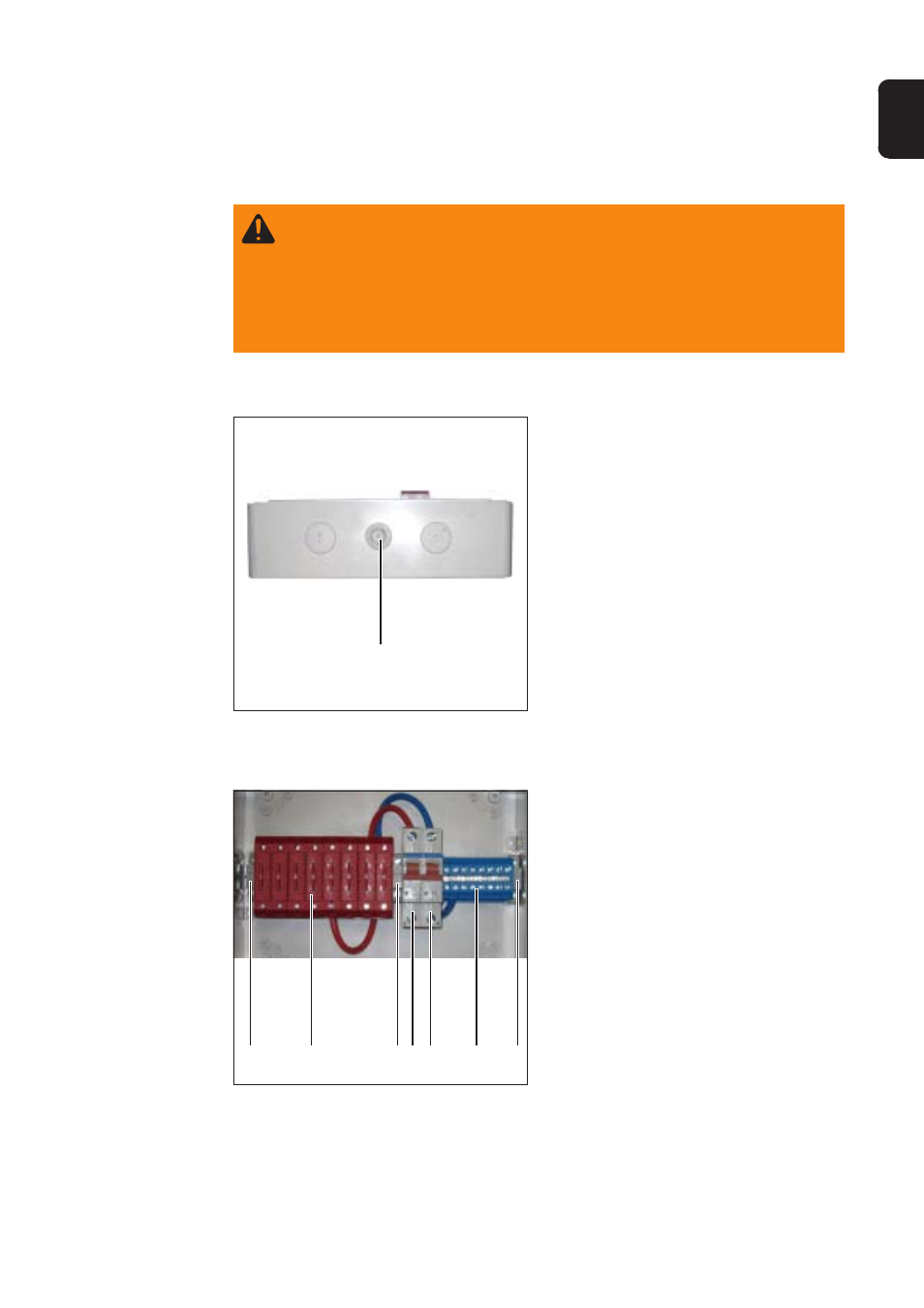

1.
4 Deckelschrauben der DC-Freischalt-
box 40 / 60 lösen
2.
Deckel abnehmen
3.
Klimastopfen (1) entfernen
4.
PG 16 Verschraubung in die Öffnung
einsetzen
Die PG 16 Verschraubung ist nicht im
Lieferumfang des Einbausets ‘Groun-
ding Kit Fronius IG’ enthalten.
1.
An den Klemmhaltern (1), (3) und (7)
jeweils die 2 Schrauben lösen
2.
Klemmhalter (1) und DC+ Klemmen -
(2) nach links verschieben
3.
Bauteile (4) - (7) nach rechts verschie-
ben
4.
Klemmhalter (3) entfernen
WARNUNG! Fehlerhaft durchgeführte Arbeiten können schwerwiegende Sach-
und Personenschäden verursachen. Nachfolgend beschriebene Tätigkeiten
dürfen nur von lizenzierten Elektro-Installateuren durchgeführt werden! Beach-
ten Sie die Sicherheitsvorschriften in der Bedienungsanleitung des Wechsel-
richters und in der Bedienungsanleitung der DC-Freischaltbox.
Das Einbauset ‘Grounding Kit Fronius IG’ ausschließlich vor dem Anschließen
von DC-Freischaltbox und Wechselrichter in die DC-Freischaltbox einbauen.
(1)
Klimastopfen entfernen
(1)
(7)
(6)
(5)
(4)
(3)
(2)
Klemmhalter lösen
Einbauset ‘Grounding Kit Fronius IG’ in die DC-
Freischaltbox 40 / 60 einbauen
Sicherheit
Vorbereitung
Einbauset
‘Grounding Kit
Fronius IG’ in die
DC-Freischaltbox
40 / 60 einbauen
