Fronius Grounding Kit Fronius IG Benutzerhandbuch
Seite 13
11
DE
Sicherung einset-
zen
(1)(2)
Abschließende
Tätigkeiten
(2)

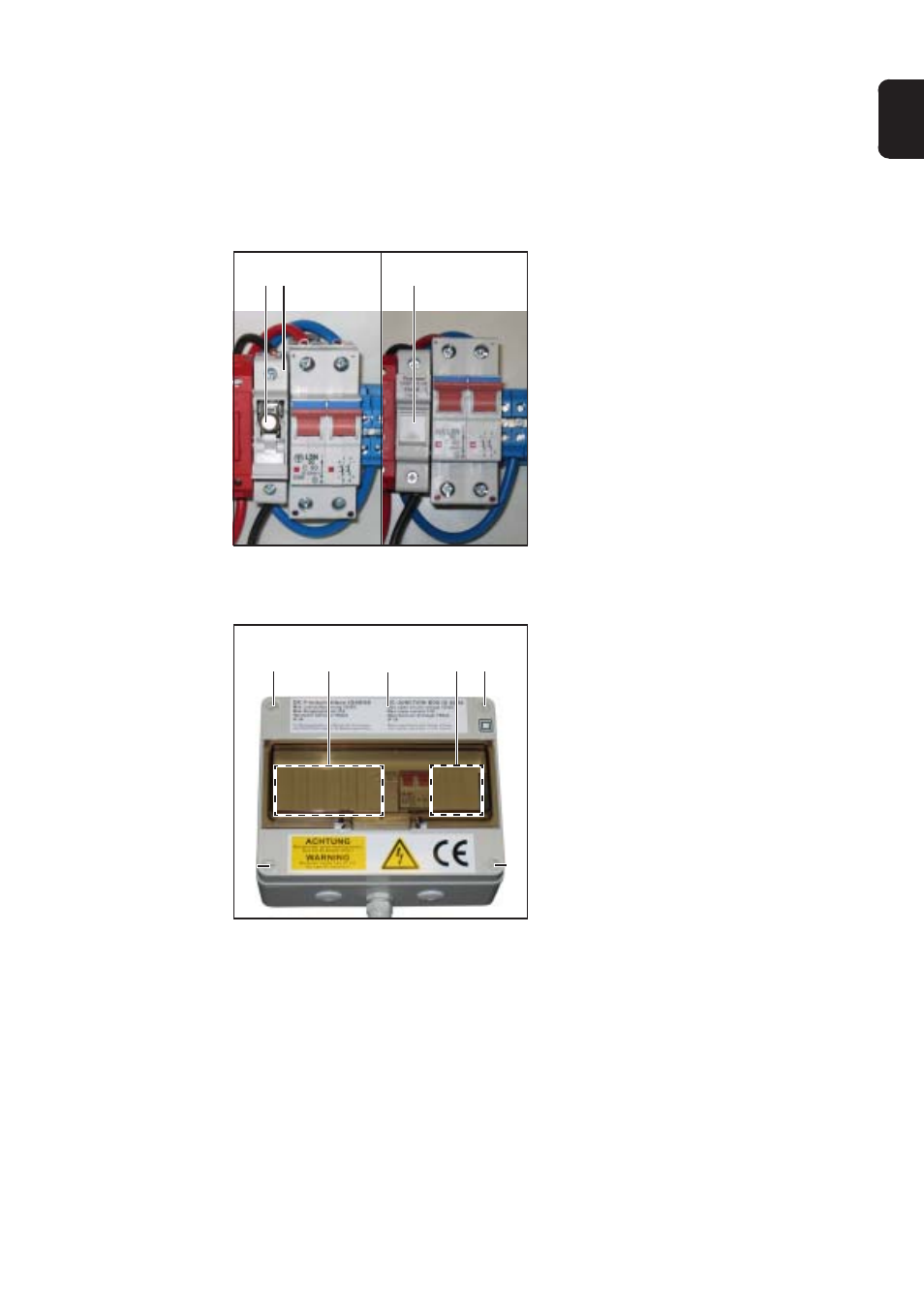

Sicherung einsetzen
1.
Sicherungshalter (2) öffnen
2.
Sicherung 1 A / 600 V DC (1) einset-
zen
Wichtig! Es können auch Sicherun-
gen mit einem geringeren Nennstrom
verwendet werden. Die Sicherung
muss jedoch für eine Spannung von
600 V DC ausgelegt sein.
3.
Sicherungshalter (2) schließen
(1)
(6)
(4)
(3)
(2)
1.
Isolationsabdeckung (3) der DC-
Freischaltbox 40 / 60 anpassen
2.
Isolationsabdeckung (3) einsetzen
3.
Deckel (4) aufsetzen
4.
Deckel (4) mit den 4 Deckelschrauben
(1), (2), (5) und (6) fixieren
Deckel aufsetzen
DC-Freischaltbox
anschließen
Die DC-Freischaltbox entsprechend der Bedienungsanleitung der DC-Freischaltbox und
der Bedienungsanleitung des Wechselrichters anschließen.
Sicherheitsvorschriften und Warnhinweise beachten!
Wichtig! Sicherheitsaufkleber aus dem Lieferumfang des Einbausets ‘Grounding Kit
Fronius IG’ gut sichtbar an der Photovoltaik-Anlage anbringen.
11. Erdungskabel (11) am Sicherungshalter (9) anschließen
Anzugsmoment = 2 - 2,5 Nm
12. Metrische Verschraubung (10) fixieren
Einbauset
‘Grounding Kit
Fronius IG’ in die
DC-Freischaltbox
40 / 60 einbauen
(Fortsetzung)
(3) (5)
