Allgemeines
Allgemeines
Manche Solarmodul-Hersteller schreiben eine Erdung der Solarmodule vor. Die
Solarmodul-Erdung kann am Pluspol oder am Minuspol erfolgen.
Das Einbauset ‘Grounding Kit Fronius IG’ ermöglicht über eine Erdungssicherung eine
einfache Solarmodul-Erdung in den DC-Freischaltboxen 15 / 30 oder 40 / 60.
Grundsätzlich können die nachfolgend beschriebenen Einbauarbeiten in allen Arten von
Generator-Anschlusskästen durchgeführt werden. In dieser Einbauanleitung wird der
Einbau des ‘Grounding Kit Fronius IG’ detailliert für die DC-Freischaltbox 15 - 30 und die
DC-Freischaltbox 40 / 60 beschrieben.

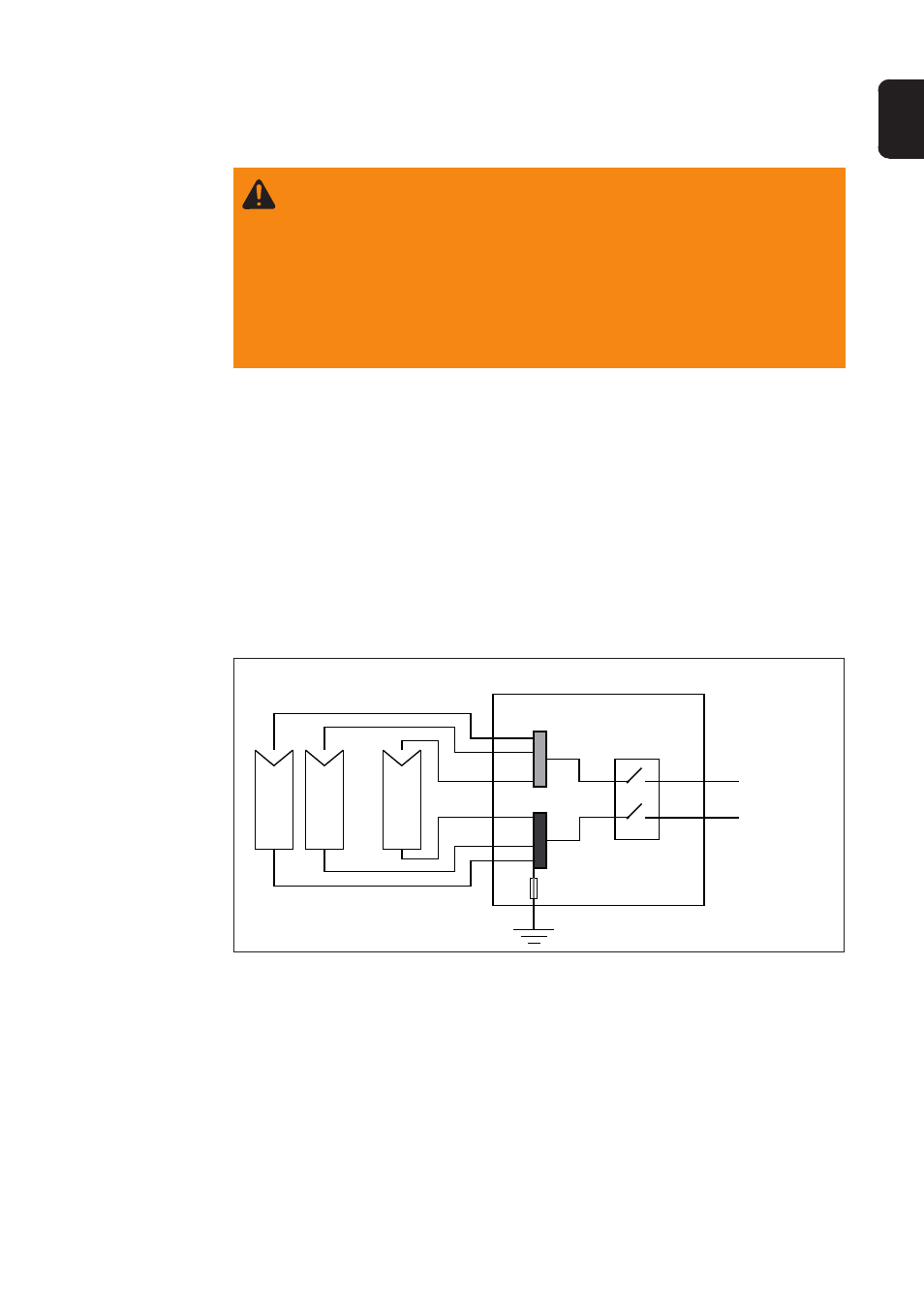

Funktionsprinzip
DC-Freischaltbox
...
DC-Trenner
Erdungssicherung
DC+ Klemmen
DC- Klemmen
DC+
DC-
Wechselrichter
Wechselrichter
Funktionsprinzip anhand einer Solarmodulerdung am Minuspol
WARNUNG! Ein elektrischer Schlag kann tödlich sein. Gefahr durch DC-
Spannung von den Solarmodulen.
Bei geerdeten Solarmodulen ist die Isolationsüberwachung des Wechselrich-
ters deaktiviert.
-
Sicherstellen, dass geerdete Solarmodule entsprechend Schutzklasse II
schutzisoliert aufgebaut sind
-
Entsprechenden Sicherheitsaufkleber gut sichtbar an der Photovoltaik-
Anlage anbringen
-
Wechselrichter so einstellen, dass bei Auslösen der Sicherung eine
Fehlermeldung angezeigt wird.
