Installation
7 · G&D DVI-Extender-F

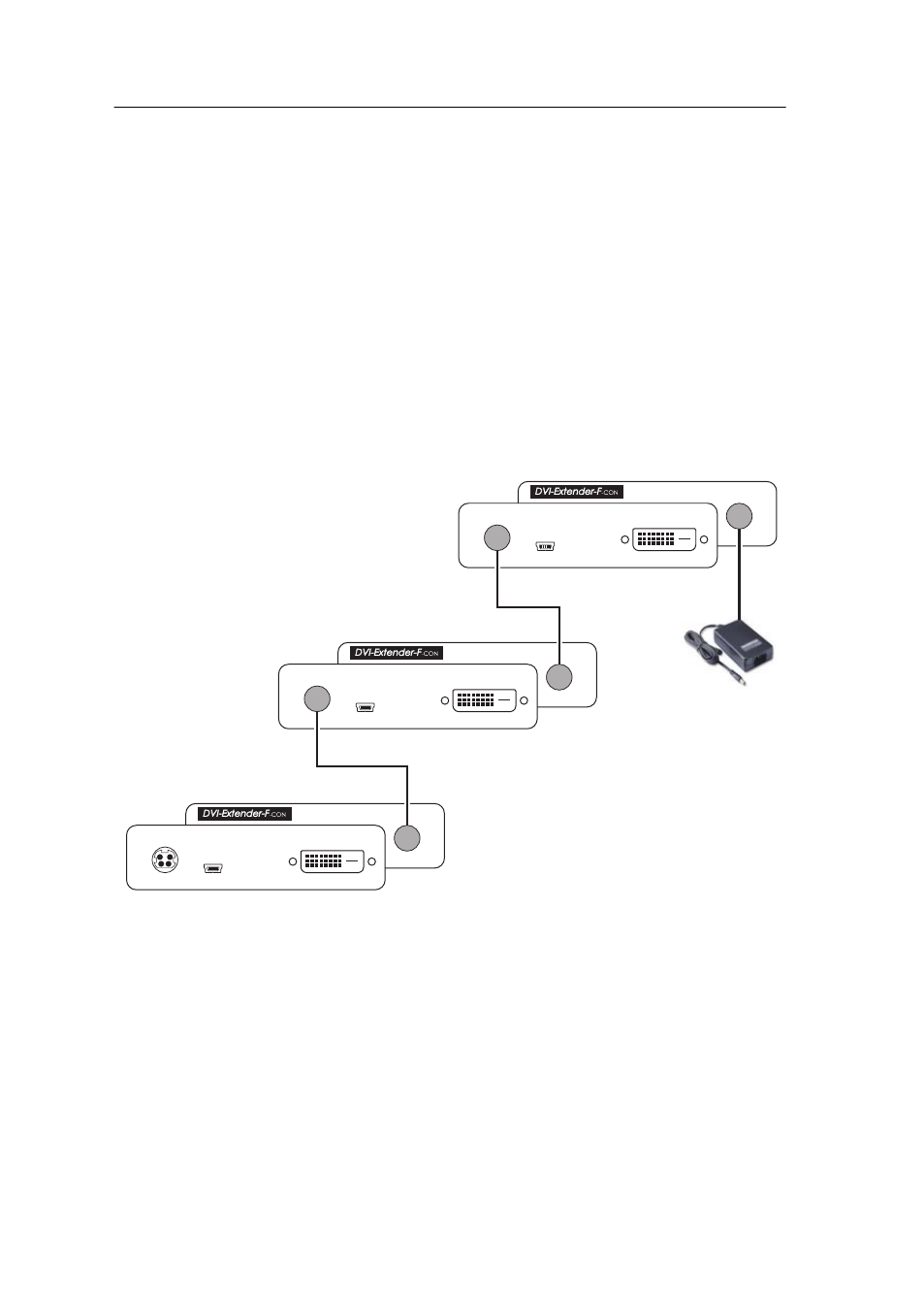

Power-Loop-Stromversorgung
Erfolgt die Stromversorgung eines Senders oder Empfängers mit dem Tischnetzteil
über die Schnittstelle Power In, können bis zu sieben weitere Sender bzw. Empfänger
durch Verwendung von Power Loop-Kabeln mit Strom versorgt werden.
So richten Sie eine Power-Loop-Stromversorgung ein:
1. Schließen Sie hierzu das Tischnetzteil  an den ersten Extender an.
2. Stecken Sie ein »Power Loop«-Kabel  in die Schnittstelle Power Loop des ersten
Extenders.
Das andere Ende stecken Sie in die Schnittstelle Power In des zweiten Extenders.
3. Stecken Sie ggf. ein weiteres »Power Loop«-Kabel  in die Schnittstelle Power
Loop des zweiten Extenders. Das andere Ende stecken Sie in die Schnittstelle
Power In des dritten Extenders.
4. Wiederholen Sie Schritt 3. zum Anschluss weiterer (maximal sieben) Extender.
Rückseite
Frontseite Power In Transmission
Video
Link
Service DVI-D Out
Rückseite
Frontseite Power In Transmission
Video
Link
Service DVI-D Out Power Loop
Frontseite Transmission
Video
Link
Service DVI-D Out Rückseite
Loop Power
In Pwr
Loop Power



