Installation
G&D DVI-Extender-F · 6
Installation des Empfängers
An den Empfänger (DVI-Extender-F-CON) wird der entfernte Monitor angeschlossen.
Anschluss der Schnittstellen der Rückseite
Service:
Schließen Sie – nur auf Aufforderung des Support-Teams – das Servicekabel
(USB-Service-2) an.
DVI-D Out:
Schließen Sie den Monitor an.
Anschluss der Schnittstellen der Frontseite
Transmission:
Stecken Sie den SC-Stecker des als Zubehör erhältlichen Glasfa-
serkabels ein. Das andere Ende des Kabels ist mit der gleichnamigen Schnittstelle
des Senders zu verbinden.
Power:
Schließen Sie ein mitgeliefertes Tischnetzteil an.

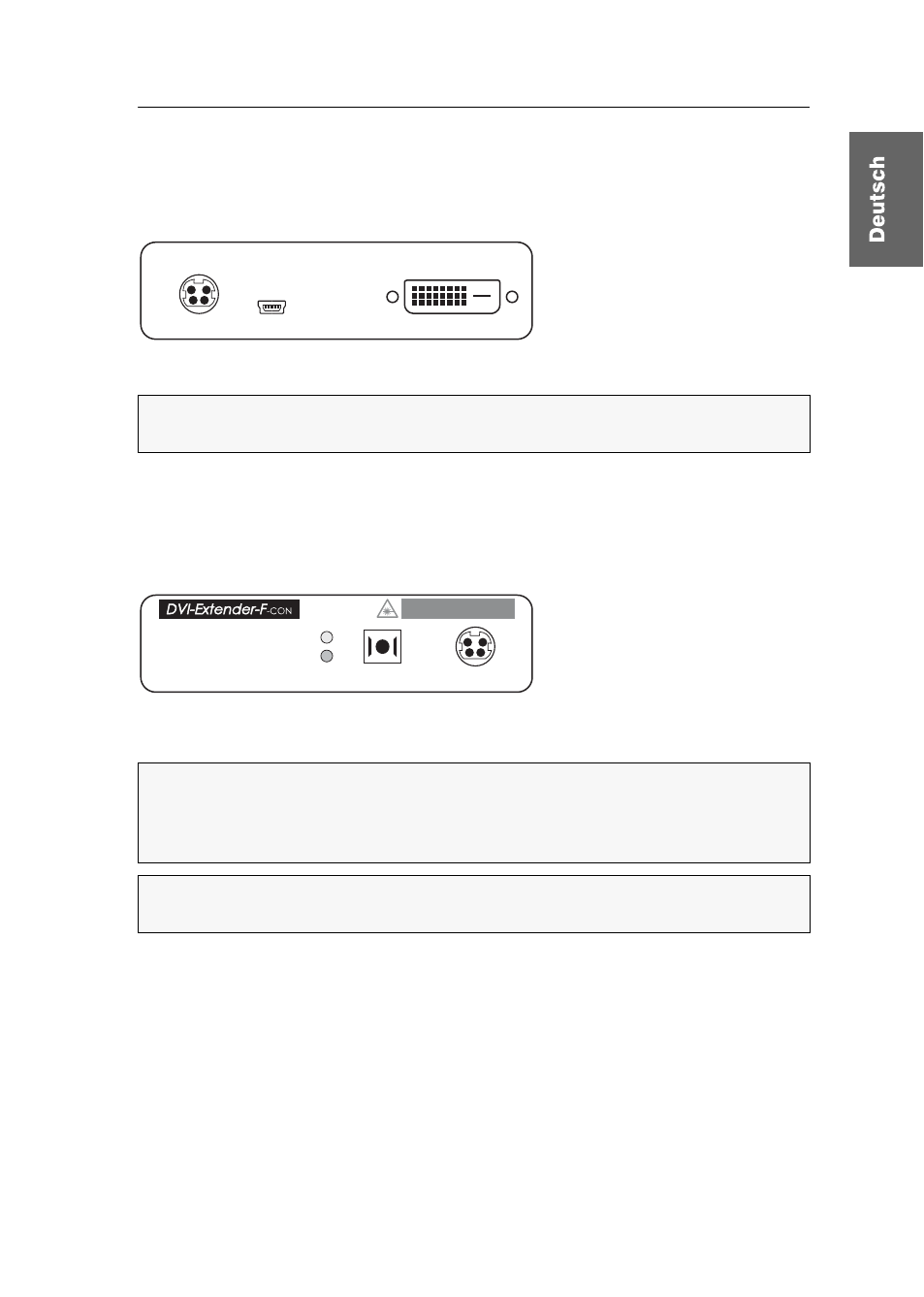

Abbildung 3: Rückansicht des Empfängers
HINWEIS:
Die Stromversorgung eines weiteren Extenders über die
Power Loop
-
Schnittstelle wird auf Seite 7 beschrieben.
Abbildung 4: Frontansicht des Empfängers
WICHTIG:
Das Gerät verwendet Baugruppen mit Laser-Technologie, die der
Laser-Klasse 1M entsprechen. Obwohl Laserstrahlung der Klasse 1M als
ungefährlich angesehen wird, ist der direkte Blick in den Strahl zu vermeiden.
Blicken Sie nicht mit optischen Instrumenten in den Strahl.
HINWEIS:
Entfernen Sie die Schutzkappe der Transmission-Schnittstelle und der
Kabelstecker.
Service
DVI-D Out
Power Loop
Class 1 M Laser Product
Power In
Transmission
Video
Link
