Seite 8
Installation
5 · G&D DVI-Extender-F
Installation des Senders
An den Sender (DVI-Extender-F-CPU) wird der Computer angeschlossen, dessen
Videosignal an den Arbeitsplatz übertragen werden.
Anschluss der Schnittstellen der Rückseite
Service:
Schließen Sie – nur auf Aufforderung des Support-Teams – das Servicekabel
(USB-Service-2) an.
DVI-D CPU:
Verbinden Sie den Videoausgang des Computers mit dieser Schnittstelle.
Verwenden Sie hierzu das Kabel DVI-D-SL-M/M-2.
Anschluss der Schnittstellen der Frontseite
Transmission:
Stecken Sie den SC-Stecker des als Zubehör erhältlichen Glasfa-
serkabels ein. Das andere Ende des Kabels ist mit der gleichnamigen Schnittstelle
des Empfängers zu verbinden.
Power:
Schließen Sie ein mitgeliefertes Tischnetzteil an.

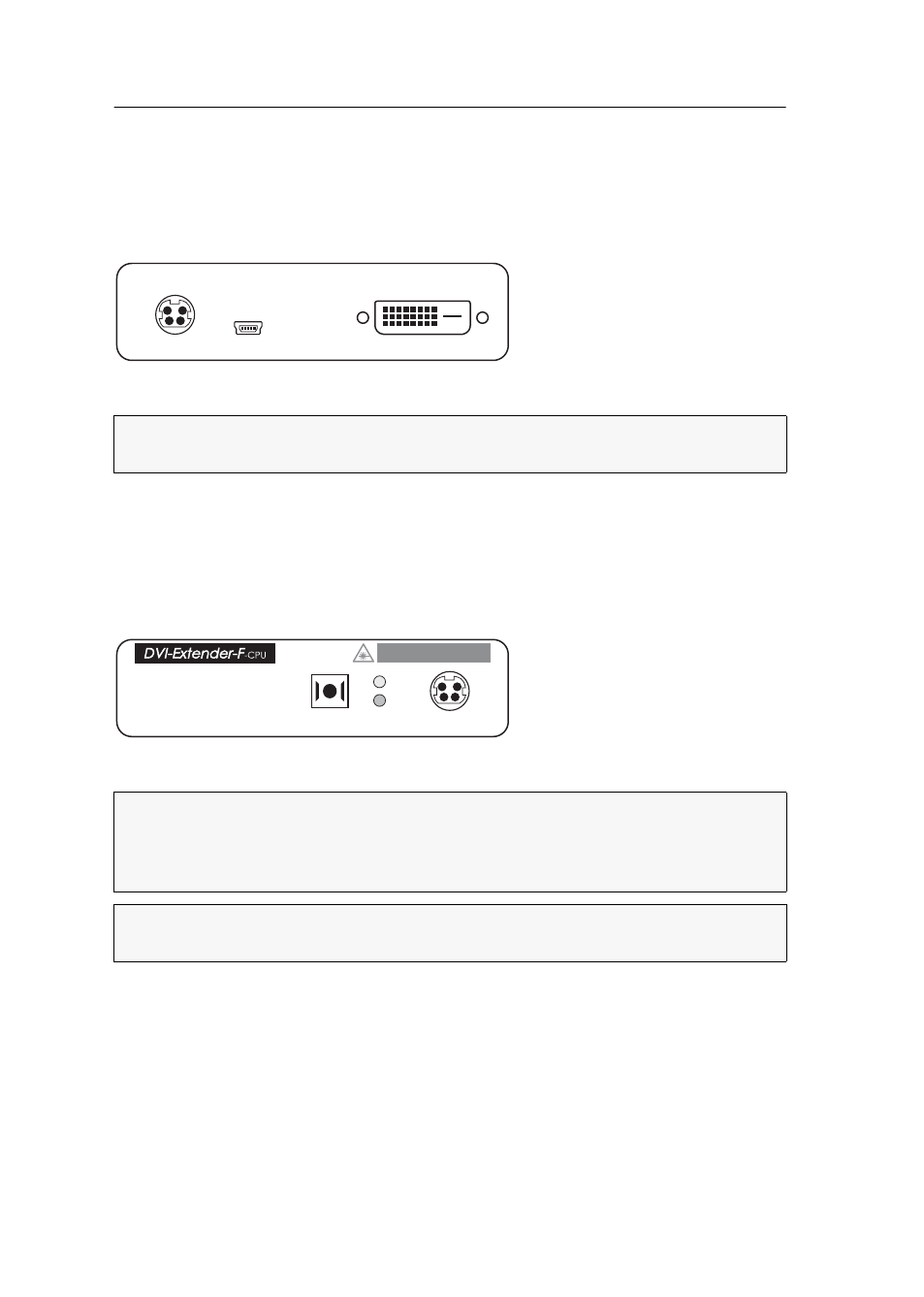

Abbildung 1: Rückansicht des Senders
HINWEIS:
Die Stromversorgung eines weiteren Extenders über die
Power Loop
-
Schnittstelle wird auf Seite 7 beschrieben.
Abbildung 2: Frontansicht des Senders
WICHTIG:
Das Gerät verwendet Baugruppen mit Laser-Technologie, die der
Laser-Klasse 1M entsprechen. Obwohl Laserstrahlung der Klasse 1M als
ungefährlich angesehen wird, ist der direkte Blick in den Strahl zu vermeiden.
Blicken Sie nicht mit optischen Instrumenten in den Strahl.
HINWEIS:
Entfernen Sie die Schutzkappe der Transmission-Schnittstelle und der
Kabelstecker.
Service
DVI-D CPU
Power Loop
Class 1 M Laser Product
Power In
Transmission
Video
Link
