Statusanzeigen
G&D UCON-Audio-s · 10
Rückseite
Auf der Rückseite des Arbeitsplatzmoduls befinden sich an jeder RJ45-Schnittstelle
(CPU1, CPU2 und Transmission) zusätzliche Status-LEDs. Diese LEDs haben fol-
gende Funktion:
TradeSwitch-LED
Die optional erhältliche TS-LED-2 (Bestellnummer A6100041)
leuchtet, wenn die Tastatur- und Maussignale eines Master-
Arbeitsplatzes auf das Arbeitsplatzmodul aufgeschaltet sind.

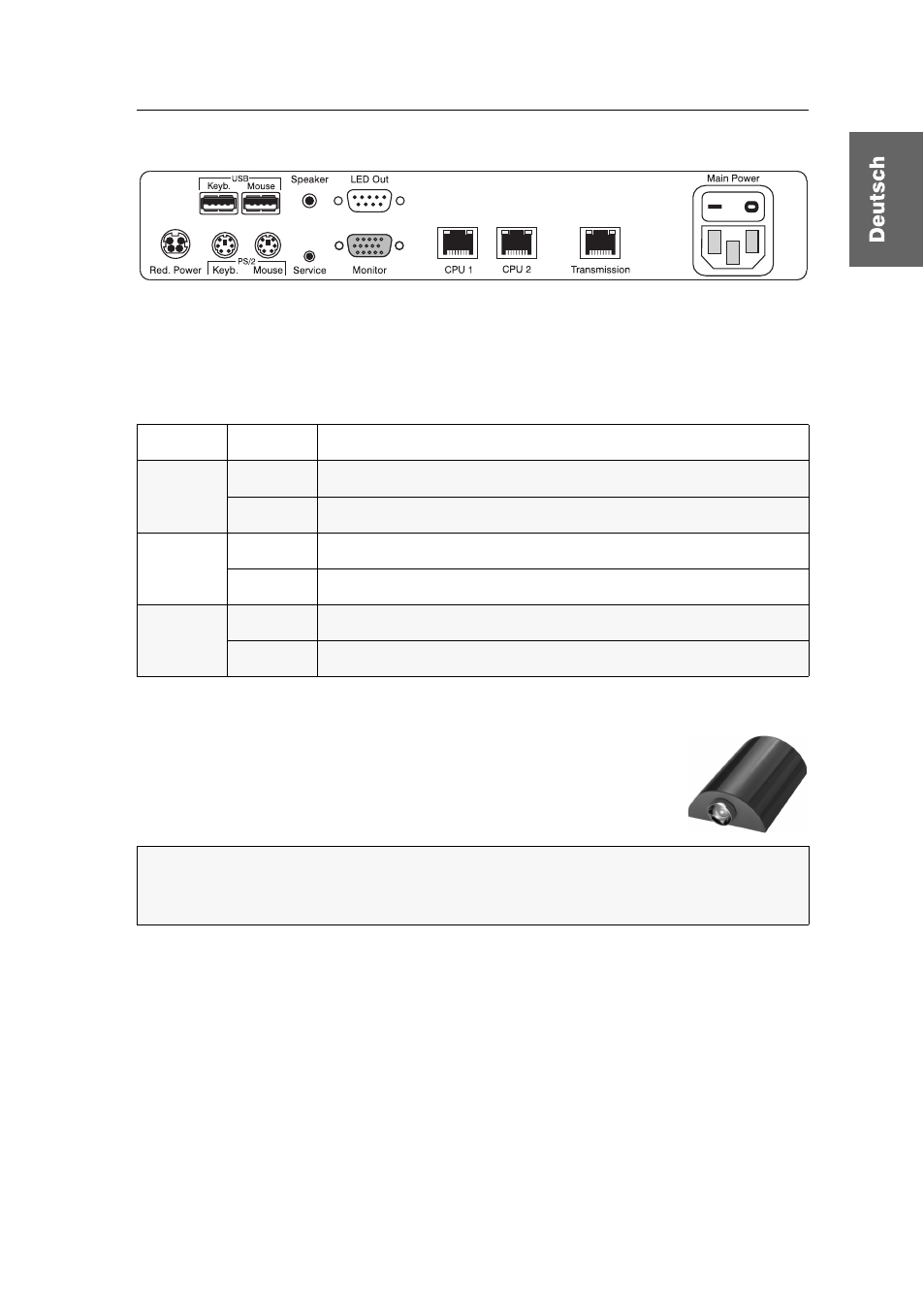

Abbildung 4: Rückansicht des Arbeitsplatzmoduls
Bereich
LED
Bedeutung
CPU1
gelb
Port ist aktuell durch den Benutzer belegt.
grün
Verbindung zum Target-Modul CATpro2 hergestellt.
CPU2
gelb
Port ist aktuell durch den Benutzer belegt.
grün
Verbindung zum Target-Modul CATpro2 hergestellt.
Trans-
mission
gelb
Port ist aktuell durch den Benutzer belegt.
grün
Verbindung zum CATCenter-System hergestellt.
Tabelle 3: Statusanzeigen am Arbeitsplatzmodul
HINWEIS: Die Aufschaltung der Tastatur- und Maussignale auf ein anderes
Arbeitsplatzmodul oder einen Target-Computer ist nur möglich, falls die kosten-
pflichtige TradeSwitch-Funktion für das CATCenter-System erworben wurde.
