Installation
3 · G&D UCON-Audio-s
Installation
Erforderliches Zubehör
 Ein Twisted-Pair-Kabel der Kategorie 5 (oder höher) zum Anschluss des Arbeits-
platzmoduls UCON-Audio-s an ein CATCenter-System.
 Je anzuschließendem lokalen Computer ein, mit dem Computer kompatibles
Target-Modul (beispielsweise CATpro2-Audio-PS/2 oder CATpro2-Audio-USB).
 Maximal zwei Twisted-Pair-Kabel der Kategorie 5 (oder höher) zum Anschluss
von maximal zwei lokalen Computern an das Arbeitsplatzmodul.
Anschluss der Geräte des lokalen Arbeitsplatzes
PS/2 Keyb.: Schließen Sie hier die PS/2-Tastatur des lokalen Arbeitsplatzes an.
PS/2 Mouse: Schließen Sie hier die PS/2-Maus des lokalen Arbeitsplatzes an.
USB Keyb. Schließen Sie hier die USB-Tastatur des lokalen Arbeitsplatzes an.
USB Mouse: Schließen Sie hier die USB-Maus des lokalen Arbeitsplatzes an.
Speaker: Schließen Sie hier die Lautsprecher der Arbeitsplatzes an.
Monitor: Schließen Sie hier den Monitor des lokalen Arbeitsplatzes an.

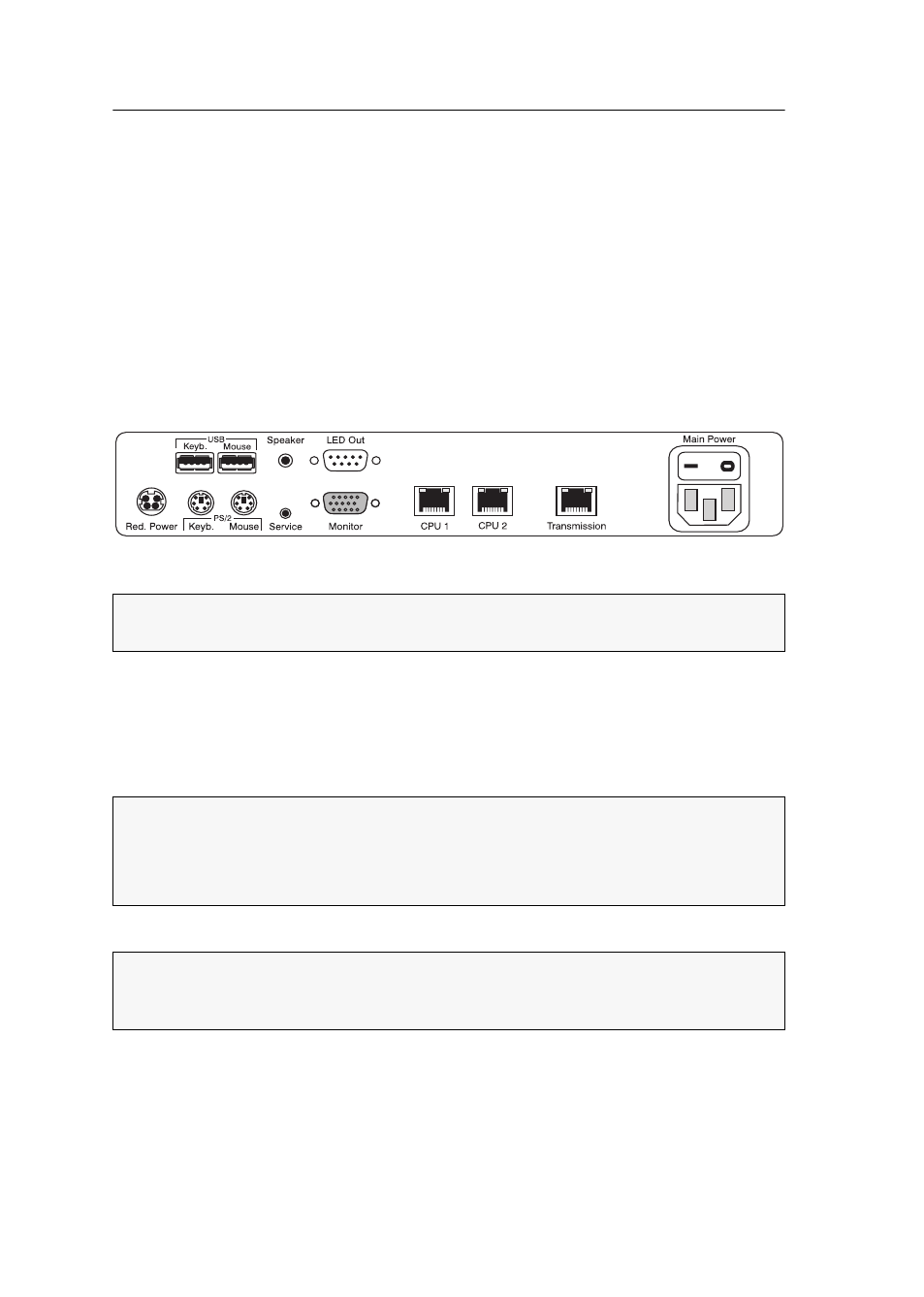

Abbildung 1: Rückansicht des Arbeitsplatzmoduls UCON-Audio-s
HINWEIS: Tastatur und Maus des lokalen Arbeitsplatzes können wahlweise über die
USB- oder die PS/2-Schnittstellen des Arbeitsplatzmoduls angeschlossen werden.
HINWEIS: Eine USB-Maus hat bei der Eingabe Vorrang vor einer gleichzeitig
angeschlossenen PS/2-Maus. Dies gilt in gleicher Weise für Tastaturen.
Ein gemischter Betrieb, beispielsweise der Anschluss einer USB-Maus und einer
PS/2-Tastatur wird ebenfalls unterstützt.
WICHTIG: Die Übertragung von Audiosignalen ist nur möglich, falls sowohl der
Matrix-Switch (siehe Tabelle 1 auf Seite 2) als auch das Target-Modul für die
Übertragung von Audiosignalen ausgelegt sind.
