Guntermann & Drunck GmbH
Installations- und
Bedienungsanleitung Video-Splitter 2
plus
1
Beschreibung
Der
Video-Splitter 2
plus
ist ein aktiver Schnittstellen - Vervielfacher für analoge
Videosignale. Der Verteiler ermöglicht sowohl die Übertragung von
Videosignalen über größere Entfernungen als auch die Verteilung der Signale
auf zwei Monitore. Der
Video-Splitter 2
plus
(VS-2
plus
) kann durch Kaskadierung
auch eine größere Anzahl von Monitoren bedienen.

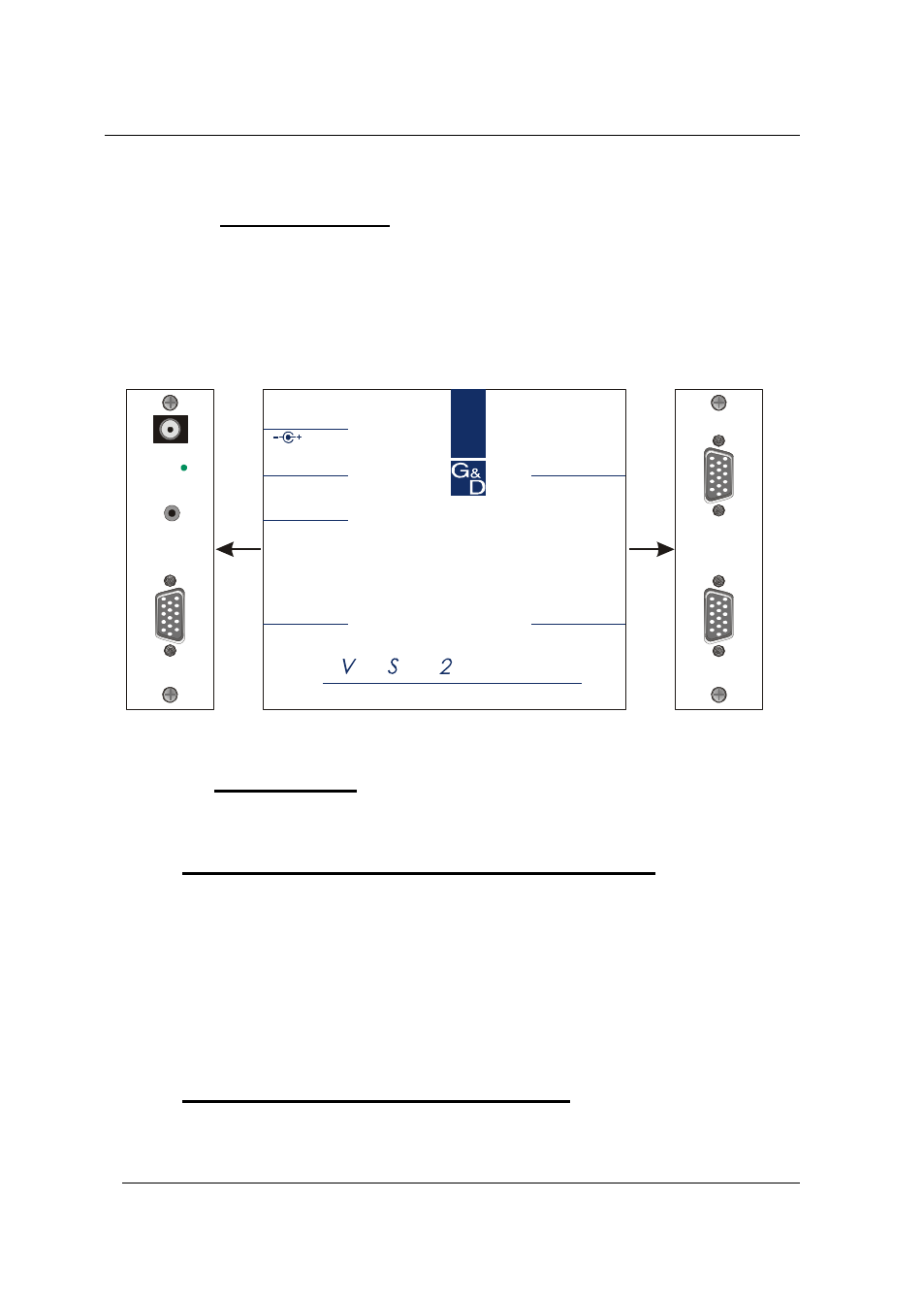

Monitor local
Monitor remote
VGA in
Active
Remote
tuning
Power +9V DC
250mA
ideo plitter
plus
2
Installation:
2.1 Anschluss der VS-2
plus
an den Rechner
Ziehen Sie das Monitorkabel von der Grafikkarte Ihres Rechners ab
Das mitgelieferte VGA-2 Kabel auf die Grafikkarte Ihres Rechners
stecken und fest verschrauben
Das mitgelieferte VGA-2 Kabel in die Buchse
VGAin
e
in der VS-
2
plus
stecken und verschrauben.
2.2 Anschluss des lokalen Monitors
