Seite 7
Guntermann & Drunck GmbH
Installations- und
Bedienungsanleitung Video-Splitter 2
plus
4
Inbetriebnahme
Nachdem Sie alle Verbindungen zwischen dem VS-2
plus
und den Monitoren
(lokal und remote) sowie der Grafikkarte des Rechners hergestellt haben,
gehen Sie bitte folgendermassen vor:
Stromversorgung mittels dem mitgelieferten Steckernetzteil
15D3-
09MP (1,7 / +9V DC) herstellen
(Anzeige über korrekte Spannungsversorgung über grüne LED der
CPU-Seite)
Bildschirme
einschalten
Rechner
einschalten
5
Einstellung der Verstärkungsleistung des
remote Monitors

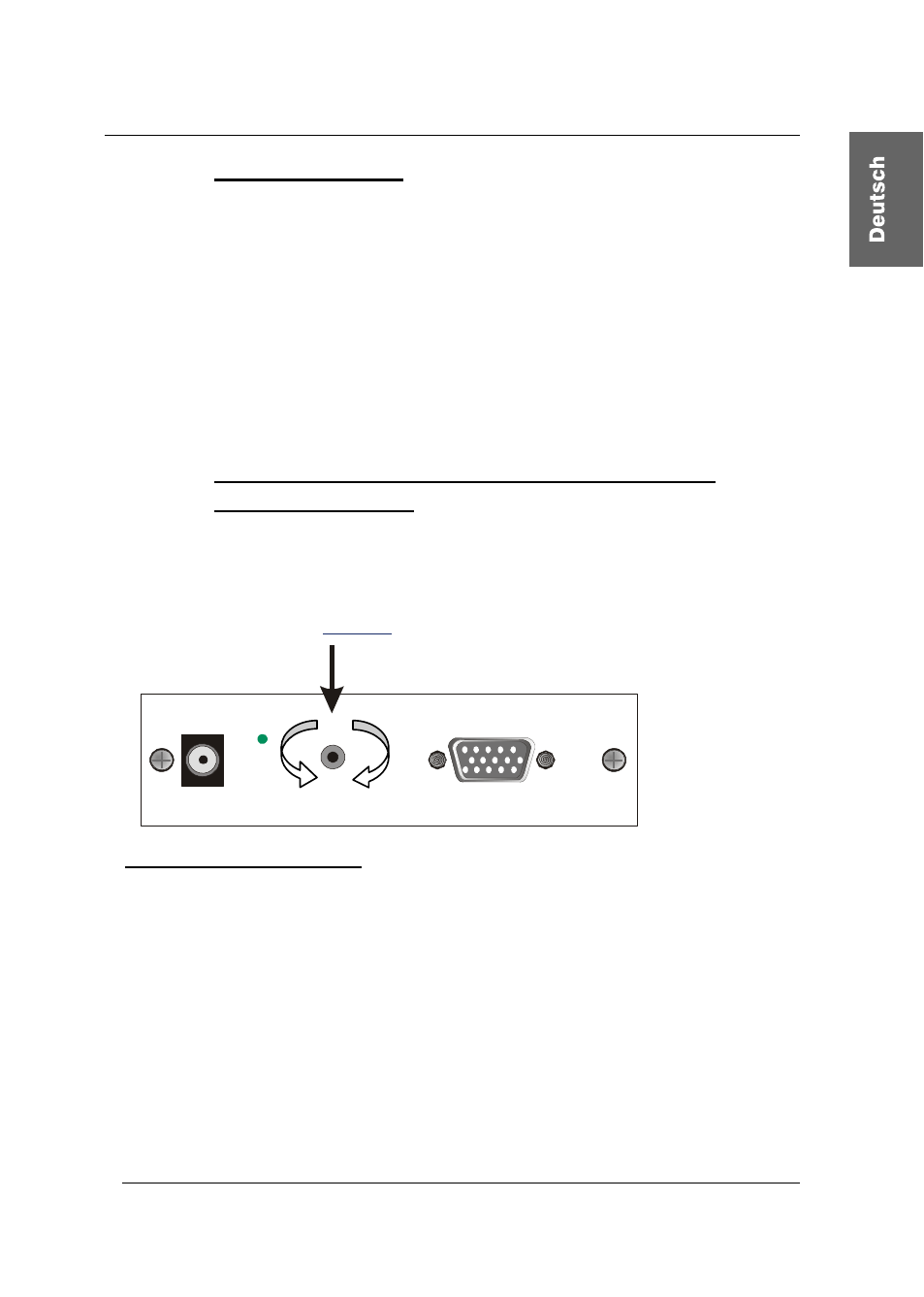

Die VS-2
plus
bietet die Einstellung der Videoverstärkung für den entfernten
Monitor über einen Drehregler
d
am Gerät (Remote Tuning)
Remote
tuning
Arbeitsweise des Reglers:
Nach
links drehen (gegen den Uhrzeigersinn)
Ö
weniger Verstärkung (kurzes Kabel)
Nach
rechts drehen (im Uhrzeigersinn)
Ö
mehr Verstärkung (langes Kabel)
Da die notwendige Verstärkung von einigen Umgebungs-variablen abhängt,
können keine Richtwerte vorgegeben werden. Stellen Sie das beste Bild durch
entsprechendes Drehen des Reglers ein.
Sollten Sie die Installation alleine durchführen, optimieren Sie das Bild, bevor
Sie das Kabel verlegen, da Sie ansonsten nicht gleichzeitig einstellen und den
remote Monitor betrachten können.
Seite 7
