Guntermann & Drunck GmbH
Installations- und
Bedienungsanleitung Video-Splitter 2
plus
2.3 Anschluss des entfernten Monitors
Schliessen Sie das Verlängerungskabel V-KMVL-x bzw. KMC-x (x =
Längenangabe in Meter) an die Schnittstelle
Monitor remote g des VS-2
plus
an. Die Verriegelungsschrauben fest andrehen.
Die offene Seite des Verlängerungskabel mit dem entfernten Monitor (bzw.
dem Anschlusskabel des Monitors) verbinden und verschrauben.
3

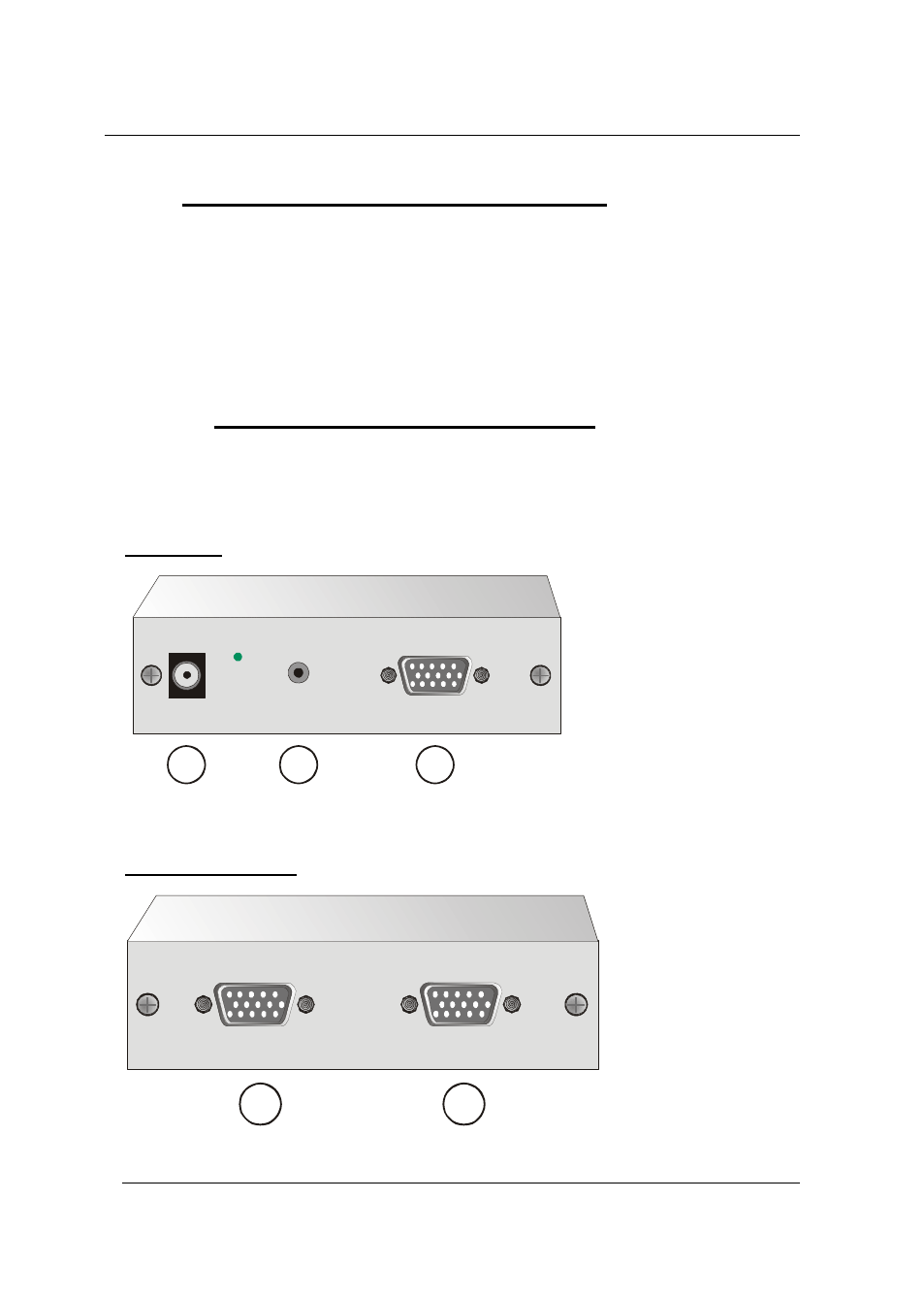

Abbildung der Anschlussseiten
Der
VS-2
plus
besteht im Aufbau aus einer PC-Seite und einer Monitor-Seite. Die
folgenden Abbildung zeigen auf, um welche Steckverbindung es sich bei bei
beiden Seiten handelt:
„PC“-Seite
1
2
3
Anschluss
Stromversorgung
Drehregler
Videoverstärkung
Anschluss
VGAin
„Monitor“-Seite
4
Anschluss
Monitor local
5
Anschluss
Monitor remote
Seite 6
