ArcGlide THC
Betriebsanleitung
2-9
INSTALLATION

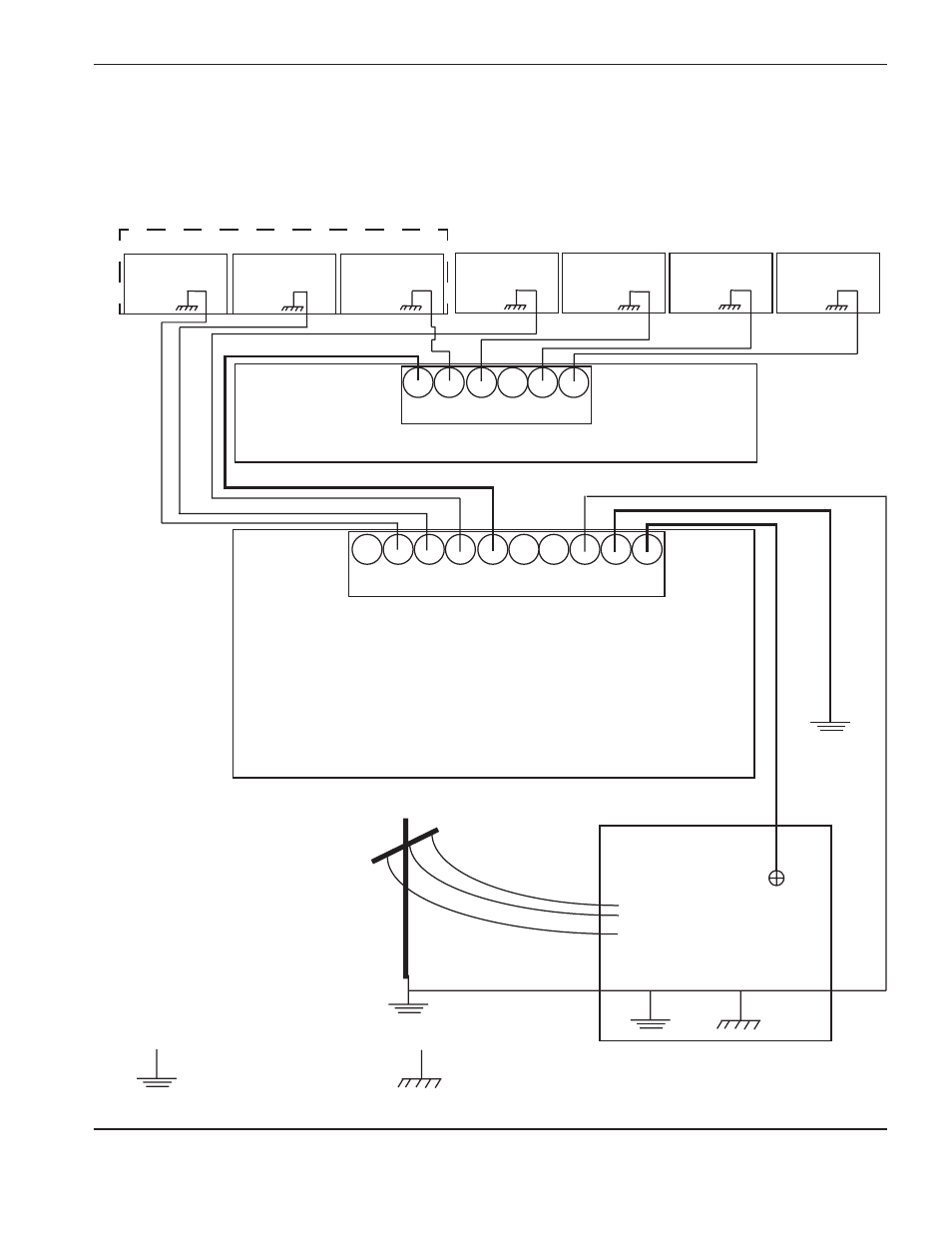

Erdungsdiagramm
RFI- und EMI-Erdung
Die RFI- und EMI-Erdung und -Abschirmung ist das Erdungssystem, durch das das Ausmaß des elektrischen
Rauschens begrenzt wird, das von den Plasma- und Motorantriebssystemen abgegeben wird. Es begrenzt zudem
das Ausmaß des Rauschens, das von den CNC- und anderen Steuer- und Messstromkreisen empfangen wird.
ArcGlide
Chassis- und RFI-Erdung
Wechselstrom- oder
Wartungserdung
Im Boden
befestigter
Erdungsstab
RHF-
Konsole*
Dosierkon-
sole
Gaswählkon-
sole
CNC-Konsole
Steuermodul Höhenverstel-
lung*
HMI
Schneidtisch
Plasmaanlage
Portal
Busleiste
Busleiste
Positiver Gleichstrom
* Die Höhenverstellung und die RHF-
Konsole erfordern je einen separaten
Pfad zur Stromschiene auf dem
Schneidtisch.
