Seite 68
2-34
ArcGlide THC
Betriebsanleitung
INSTALLATION
2
Es ist auch möglich, eine gemischte Hypernet- und diskrete Konfiguration zu verwenden, in der die ArcGlide-
Brennerhöhensteuerung über Hypernet nur mit der CNC oder mit dem Plasmasystem kommuniziert und die diskrete
Kommunikation für die alternative Verbindung verwendet. Verwenden Sie diejenigen der folgenden Anweisungen,
die auf Ihre Konfiguration zutreffen.
1. Verwenden Sie ein Hypernet-Kabel, um das
Steuermodul am Ethernet-Switch anzuschließen:
a. Schließen Sie ein Ende des Hypernet-Kabels
am Hypernet-Anschluss auf der Vorderseite des
Steuermoduls an.
b. Schließen Sie das andere Ende des Kabels an
einen der Anschlüsse am Ethernet-Switch an.
Anschließen der Hypernet-Kabel
Eine Systemkonfiguration mit mehreren Hypernet-Bereichen erfordert einen Ethernet-Switch in Industriequalität.
Weitere Informationen zu den Anforderungen für diesen Switch finden Sie unter Spezifikationen.
In dieser Art Konfiguration erfolgen die Hypernet-Verbindungen von der ArcGlide direkt zum Ethernet-Switch und von
dort zur CNC oder zur Plasmaanlage. Weitere Informationen hierzu finden Sie unter Systembeschreibung für eine
Hypernet-Konfiguration weiter vorne in diesem Kapitel.
Anmerkungen:
Jede Einheit, die einer Station zugewiesen ist, muss dieselbe Hypernet-Einheitenadresse
haben. Diese gemeinsame Einheitenadresse ermöglicht dem Ethernet-Switch, die
Kommunikation an die Einheiten der entsprechenden Station weiterzuleiten. Weitere
Informationen zur Position der Einheitenadressschalter auf den Steuerbaukarten finden
Sie im Kapitel Wartung.
Hypernet-Verbindungen und Ethernetverbindungen mit einem LAN können nicht über
denselben Switch erfolgen. Wenn Ihre Schneidanlage über Ethernet mit einem LAN verbunden
ist, müssen Sie für diese Verbindungen einen separaten Ethernet-Switch verwenden.

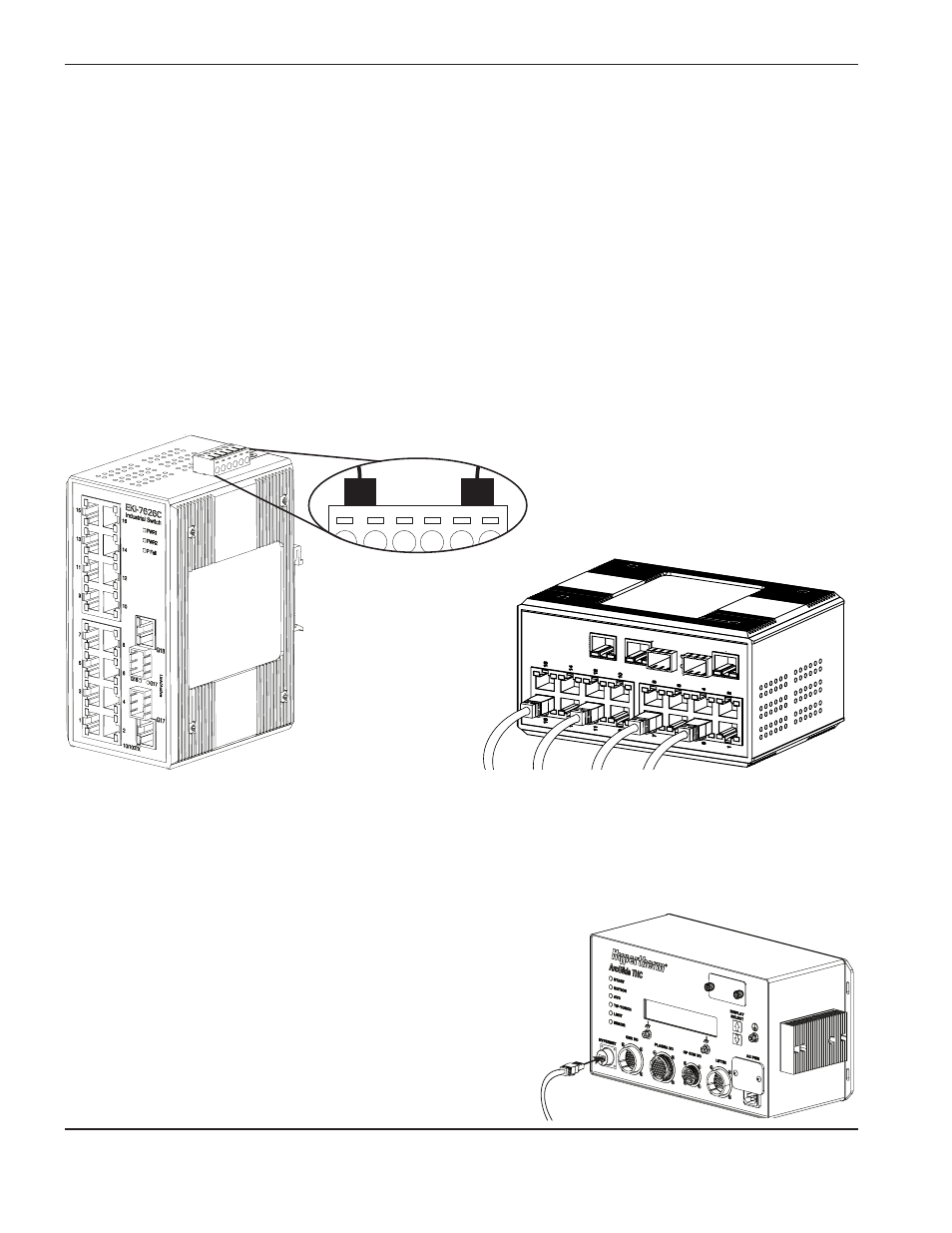

Hypernet-Verbindungen zum Ethernet-Switch
Zum Ethernet-Switch
Stromanschlüsse zum Ethernet-Switch
PWR2
PWR1
1A @24V
1
2
3
4
5
6
Zur Stromquelle 2
Zur Stromquelle 1
+
-
-
+
