Seite 84
2-50
ArcGlide THC
Betriebsanleitung
INSTALLATION
Ausgänge
Die meisten der Ausgänge der ArcGlide-Brennerhöhensteuerung sind Relaiskontakte, die für AC- oder DC-Lasten
verwendet werden können. Alle Relaisausgänge sind mit automatisch zurücksetzbaren Thermosicherungen geschützt,
die vor Stromstärken über 100 mA schützen. Die 24 V-Versorgung ist für alle Ausgänge auf insgesamt 2 A begrenzt.

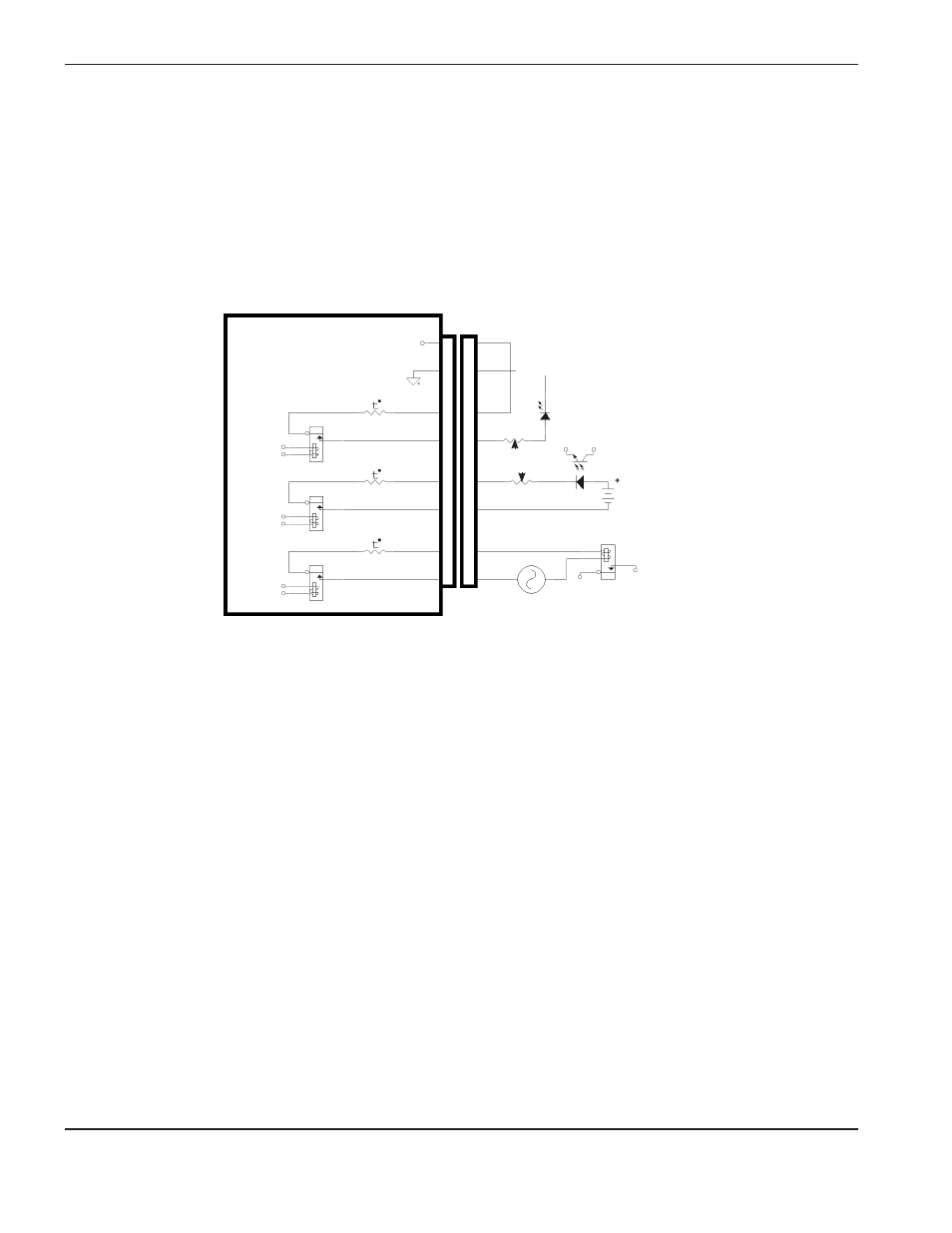

Die Abbildung unten zeigt den vereinfachten Schaltplan der Ausgänge der ArcGlide-Brennerhöhensteuerung.
Relaisausgänge
Relais
Relais
Relais
PTC* 100 mA
PTC* 100 mA
PTC* 100 mA
+24 V-Feld
Internes Feld +24 VDC verwenden
Leuchtdiode
Optoisolator
+12 VDC bis 24 VDC
(externe Versorgung)
Relais
Spannung 12 V bis
24 VAC oder VDC
Widerstände
Interner ArcGlide-Schaltkreis
*Positiver Temperaturkoeffizient
A
B
A
B
A
B
