ArcGlide THC Betriebsanleitung 2-19

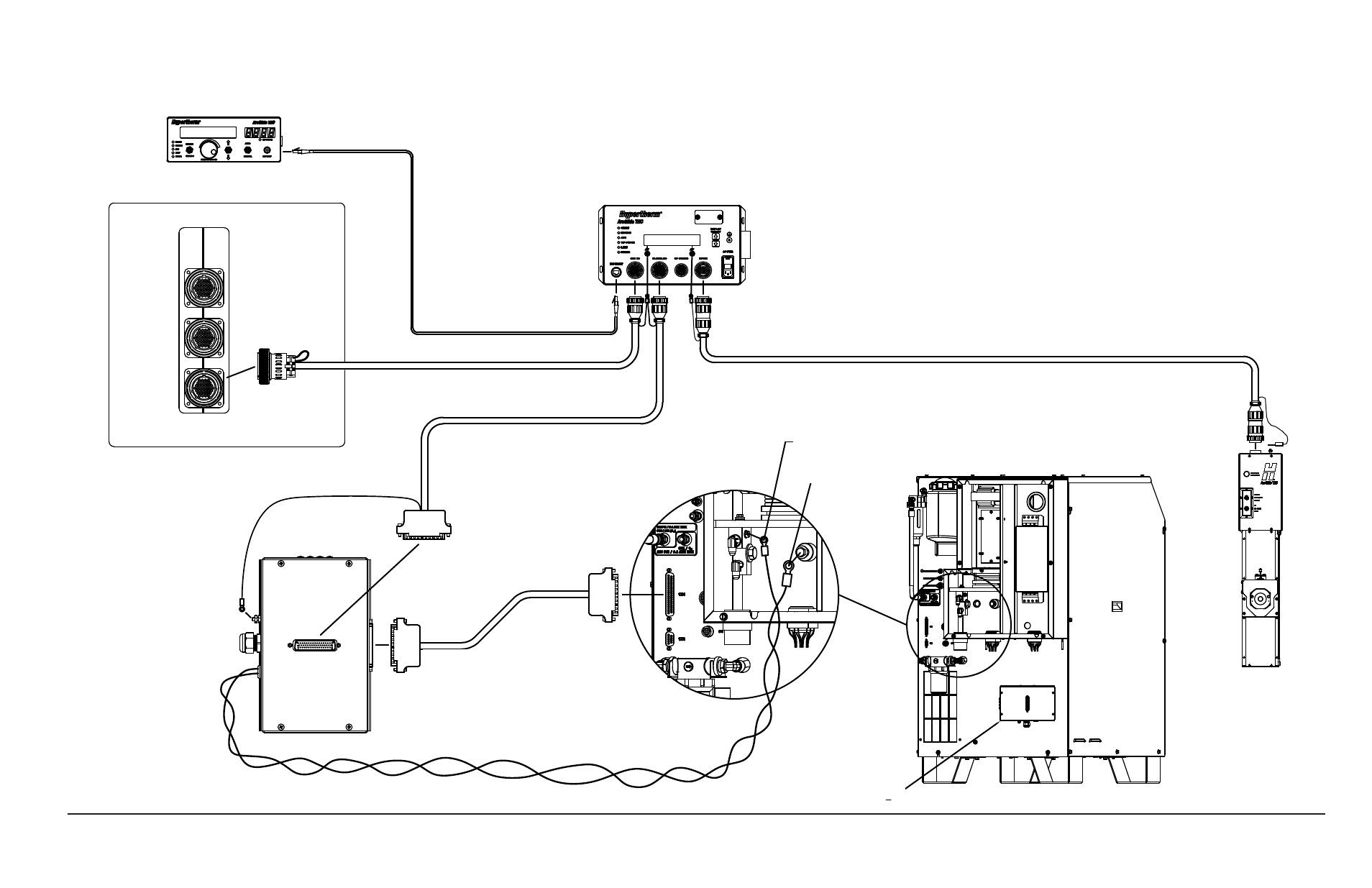

ArcGlide-Brennerhöhensteuerung mit diskreter Kommunikation zu einer Picopath-CNC und HSD130-Plasmaanlage
ArcGlide-HMI Adresse 1
ArcGlide-Steuermodul
Adresse 1
CNC mit Picopath-Schnittstelle
HSD130
Plasmaschnittstelle, vom
Kunden extern montiert
E/A-Kabel Plasmaschnittstelle
Schnittstellenkabel
123209
Drähte zur Abtastung der Lichtbogen-Spannung. ~0,9 mm² paarweise
verdrilltes Kabel, Nennspannung 600 V oder höher
Elektrode (-)
Werkstück (+)
CNC-E/A-Kabel
Schnittstellenkabel der Höhenverstellung
Abgeschirmtes Ethernetkabel
DB50
DB37
ArcGlide-
Höhenverstellung
Achsen 3,4
Achsen 1,2
E/A
DB37
Plasmaschnitt-
stelle (090052)
2
