1
WARTUNG
3-6
powermax1000
Wartungshandbuch
Vorbereitung für die Fehlerbeseitigung
Die Komplexität der Schaltkreise macht erforderlich, dass Servicetechniker Grundkenntnisse über die Theorie der
Inverterstromquellen haben. Zusätzlich zur technischen Qualifikation müssen Techniker sämtliche Tests unter
Berücksichtigung der Sicherheit durchführen.
Sollten während der Wartung Fragen oder Probleme auftauchen, so ist die nächstgelegene Hypertherm-Abteilung
für technische Dienste, wie in der Vorderseite dieses Handbuches aufgelistet, anzurufen.
Testausrüstung
• Multimeter
• IGBT-Tester (Teile-Nummer 128883)
Verfahren und Ablauf bei der Fehlerbeseitigung
Beim Durchführen von Verfahren zur Fehlerbeseitigung
• siehe Abschnitt 6 für das Anlagenverdrahtungsdiagramm;
• siehe Abschnitt 4 zum Auffinden der Stromquellen-Bauteile;
• siehe Abschnitt 5 für Brennerbauteile.
Nachdem der Fehler gefunden und repariert worden ist, siehe Betriebsablauf-Flussdiagramm in diesem Abschnitt,
um den korrekten Betrieb der Stromquelle zu testen.
Externe Untersuchung
1. Das Äußere der Stromquelle auf Beschädigung der Abdeckungund der äußeren Bauteile untersuchen.
2. Brenner und Brennerschlauchpaket auf Schäden untersuchen.

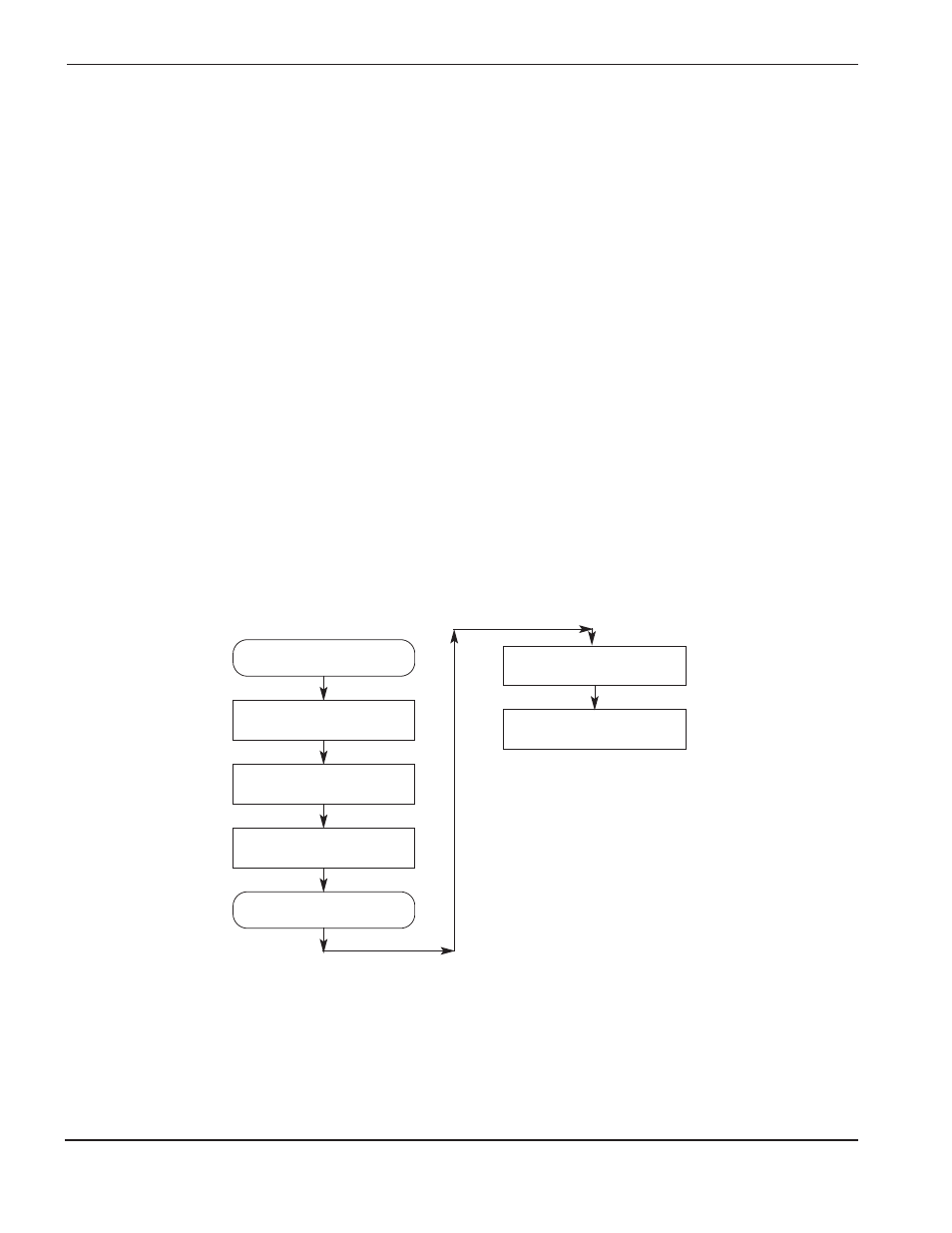

Strom AUS und unterbrochen
Untersuchung außen
Strom EIN
Untersuchung innen
Widerstandsprüfungen
Richtschnur zur
Fehlerbeseitigung
Tests zur Fehlerbeseitigung
