1
WARTUNG
powermax1000
Wartungshandbuch
3-29

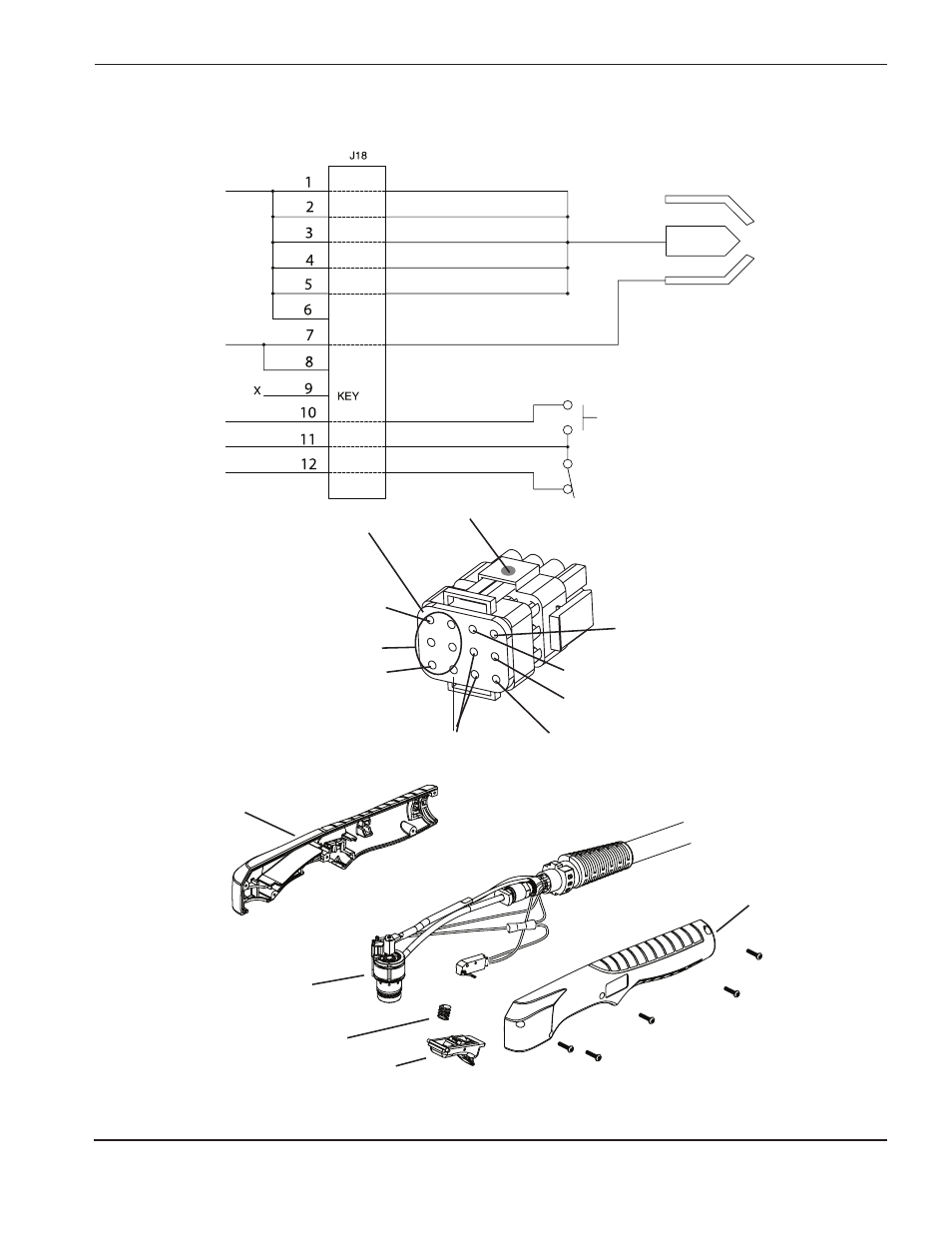

T60-Handbrenneranschlussstifte und Handbrennermontage
Blaue Gummidichtung
Weiße Drähte (Elektroden-Kontaktstift)
Roter Punkt
Stift 1
Stift 10 violetter Draht (Wippentaster)
Orangefarbener Draht
(Brennerkappensensor/Wippentaster)
Stift 12 blauer Draht (Brennerkappensensor)
Stift 3
Unbenutzt
Roter Draht (Düse)
Rechter
Griff
Linker
Griff
Brennerkörper
Feder
Wippentaster
Schrauben (5)
Anmerkung : Stift 6 ist Schlüsselfaktor bei 60 A- und 80 A-
Brennern.
Weiß
Rot
Düse
Kappe
Start
Élektrode
Violett
Orange
Blau
