1
WARTUNG
3-22
powermax1000
Wartungshandbuch

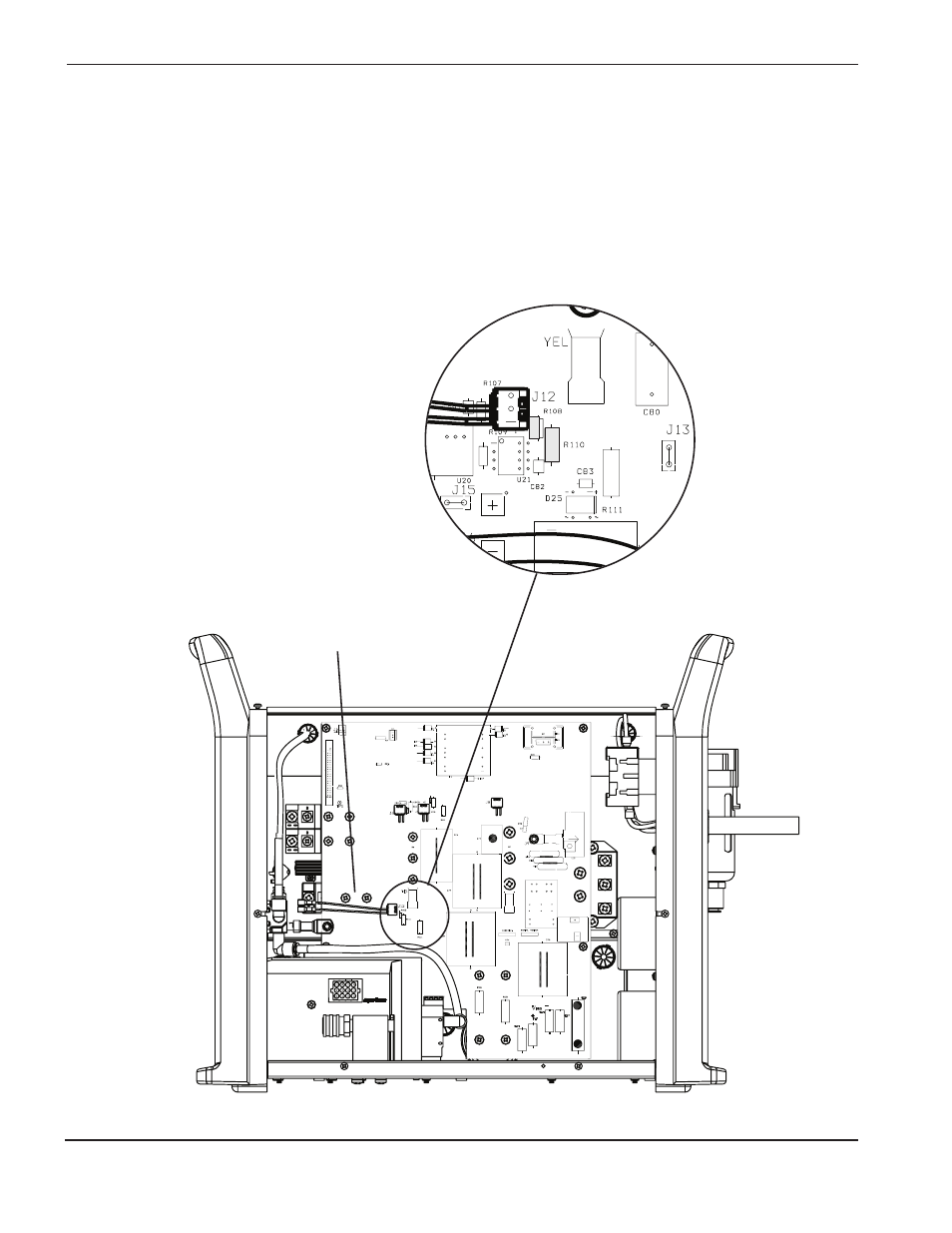

Test 4 – Pilotlichtbogen-IGBT (Q8)
• Widerstand des Gateantriebs-Schaltkreises (R108, R110) überprüfen.
• Wenn die Werte nicht um ±15 % von den unten gezeigten Werten abweichen, Strombaukarte (PCB2) und
Pilotlichtbogen-IGBT (Q8) austauschen.
• Wenn die Werte korrekt sind, ist der Pilotlichtbogen-IGBT (Q8) mit einem IGBT-Tester zu überprüfen. Wird
dieser nicht bestanden, Strombaukarte (PCB2) und Pilotlichtbogen-IGBT (Q8) austauschen.
Pilotlichtbogen-IGBT
(Q8)
Gateantriebs-Widerstände
R108 = 1kΩ
R110 = 10kΩ
