6-5

1

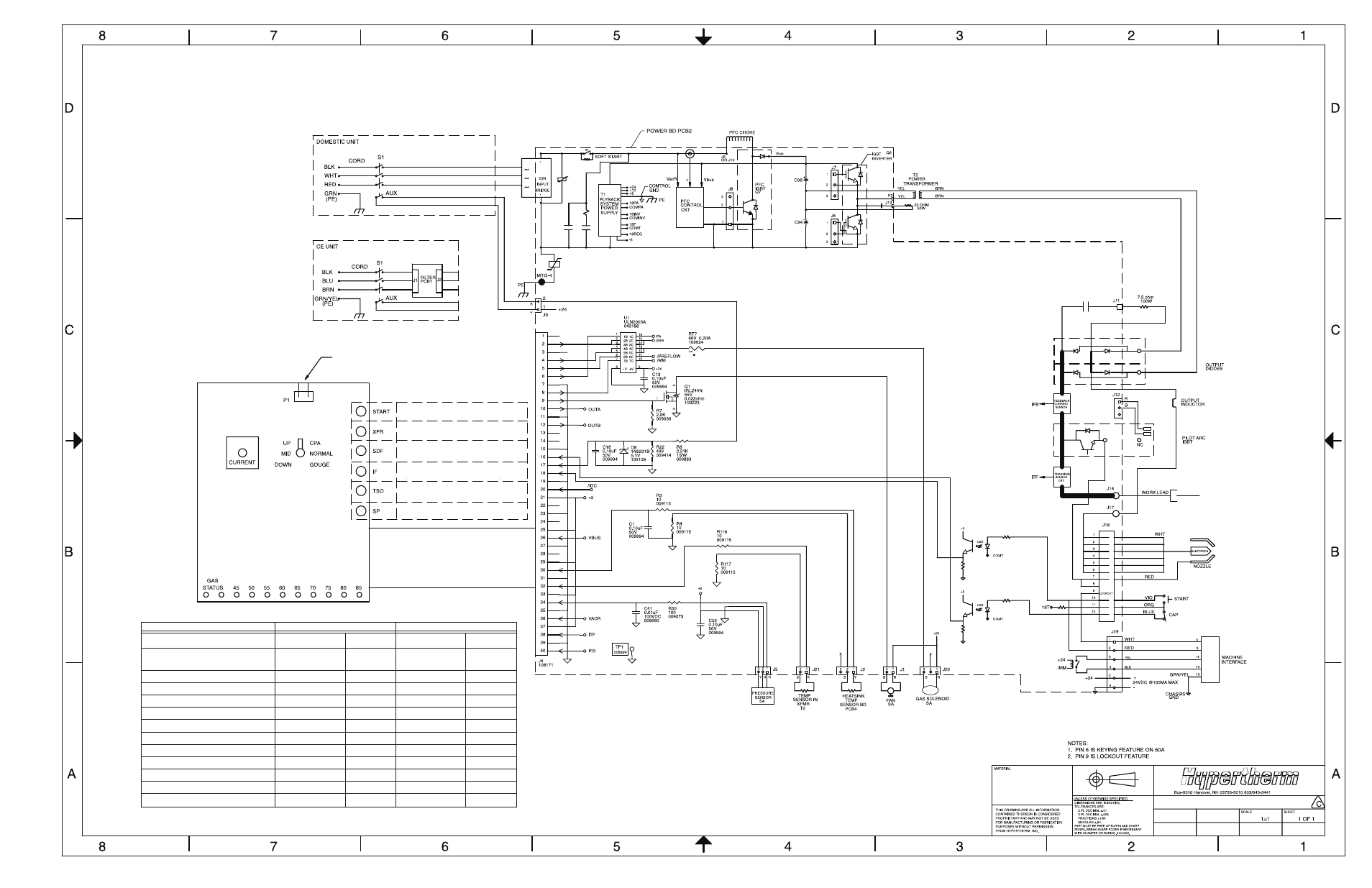

PCB3 STEUER-

BAUKARTE

DIAGNOSE-LEDS

START-SIGNAL GÜLTIG

ÜBERTRAGUNG

SELBSTDIAGNOSEFEHLER
(BLINKT IM 1-SEKUNDEN-RHYTHMUS)

BRENNER KLEMMT IN OFFENEM ZUSTAND
(10 SEKUNDEN LANG NACH DEM VORFALL ERKENNBAR)

RESERVE

POSITION 40 - FLACHKABEL

DRAHTBRÜCKE ANBRINGEN, TEILENUMMER 108056
(NUR CE-EINHEITEN)

INVERTER-SICHERHEITS-VERRIEGELUNG
(10 SEKUNDEN LANG NACH DEM VORFALL ERKENNBAR)

80-AMPERE-EINHEIT

60-AMPERE-EINHEIT

087000(INLAND)

087007(CE)

083169(INLAND)

083170(CE)

NETZSPANNUNG

200–600 VAC

230–400 VAC

200–600 VAC

230–400 VAC

1 Phasen/3 Phasen

3 Phasen

1 Phasen/3 Phasen

3 Phasen

INVERTER SPANNUNG (VAC < 540 VAC)

750

750

750

750

INVERTER SPANNUNG (VAC < 541 VAC)

1.41 X VAC

1.41 X VAC

KABEL

129652

129653

129652

129726

VERDRAHTUNGSGRUPPE

123607

129683

129732

129739

MASCHINEN-INTERFACE-KABEL

123603

123603

123603

123603

STROMSCHALTER (S1)

003206

003206

005257

005257

FILTER (PCB1)

041660

041773

STROM-BAUKARTE (PCB2)

041667

041667

041746

041746

STEUER-BAUKARTE (PCB3)

041663

041707

041709

041710

TEMPERATURSENSOR (PCB4)

041723

041723

041713

041713

ZEITSTEUERUNGSDIAGRAMM

013341

013341

013341

013341
