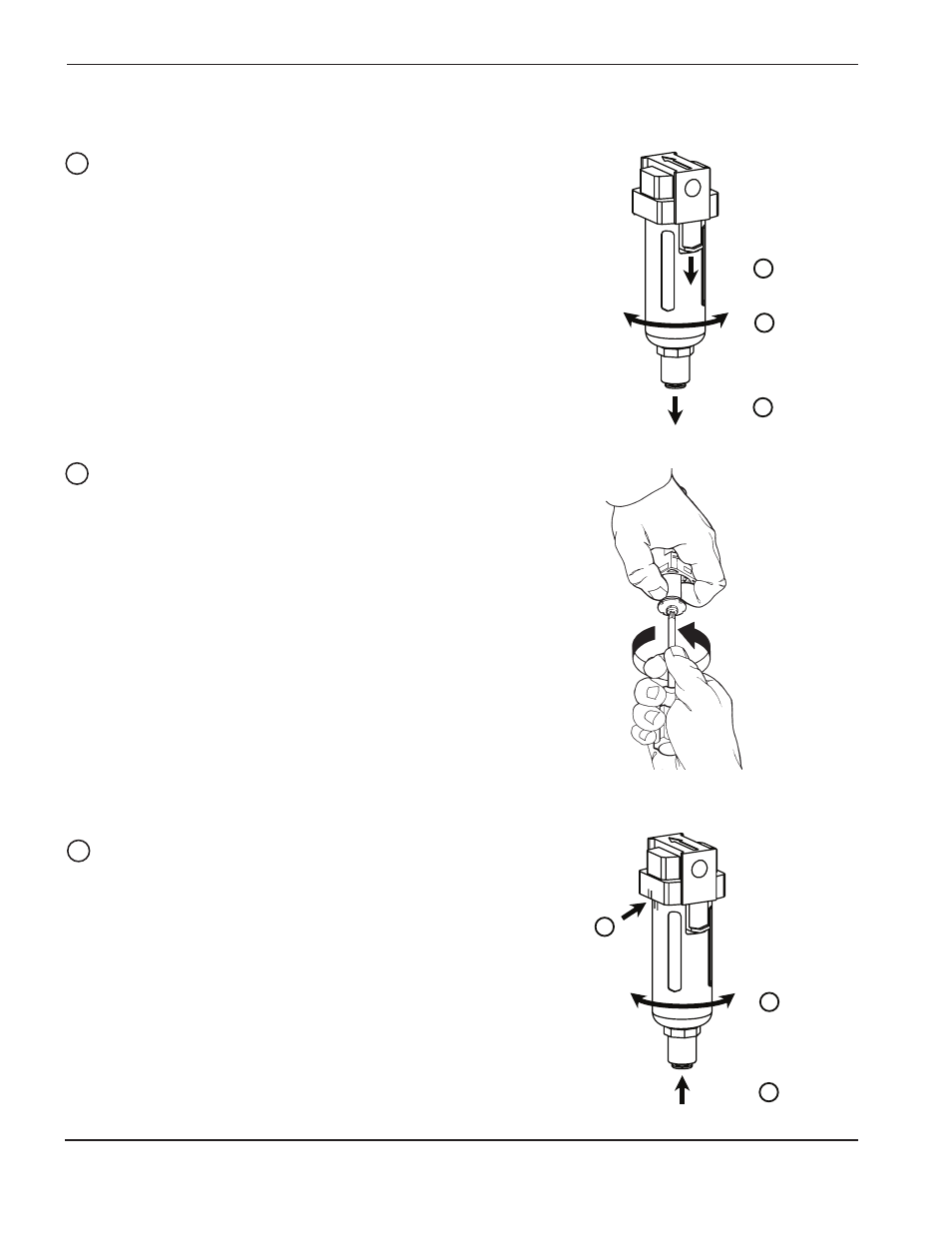

Austausch des Filterelements
A
B
C
Strom- und Gaszufuhr unterbrechen.
Filtergehäuse von neuem und alten Filter entfernen.
A. Herunterziehen und schwarze Freigabelasche festhalten.
B. Filtergehäuse in beliebige Richtung drehen, bis es sich löst.
C. Filtergehäuse zum Entfernen herunterziehen. O-Ring nicht
wegwerfen.
Trägt der O-Ring Anzeichen von Abnutzung oder gibt es
andere Gründe für dessen Austausch, nachprüfen, ob es
sich um den korrekten O-Ring für den Filter handelt. (Alle
Filter haben einen Aufkleber an deren Gehäuseseite).
• Für AF30-Filter Teilenummer 011105 verwenden.
• Für NAF3000-Filter Teilenummer 011094 verwenden.
A
B
C
Filtergehäuse wieder auf dem neuen Filterelement installieren.
A. Filtergehäuse über das Filterelement schieben.
B. Markierungen auf dem Filtergehäuse und dem
Filterelement ausrichten.
C. Filtergehäuse drehen, bis es einrastet.
3
Schraubendreher verwenden, um das alte Filterelement aus
dem Filtergehäuse zu entfernen. Dann neues Filterelement
installieren.
Anmerkung: Das Filterelement darf sich nicht drehen, wenn
die Schraube gelockert wird.
1
2
