WARTUNG
3-24
powermax1000
Wartungshandbuch

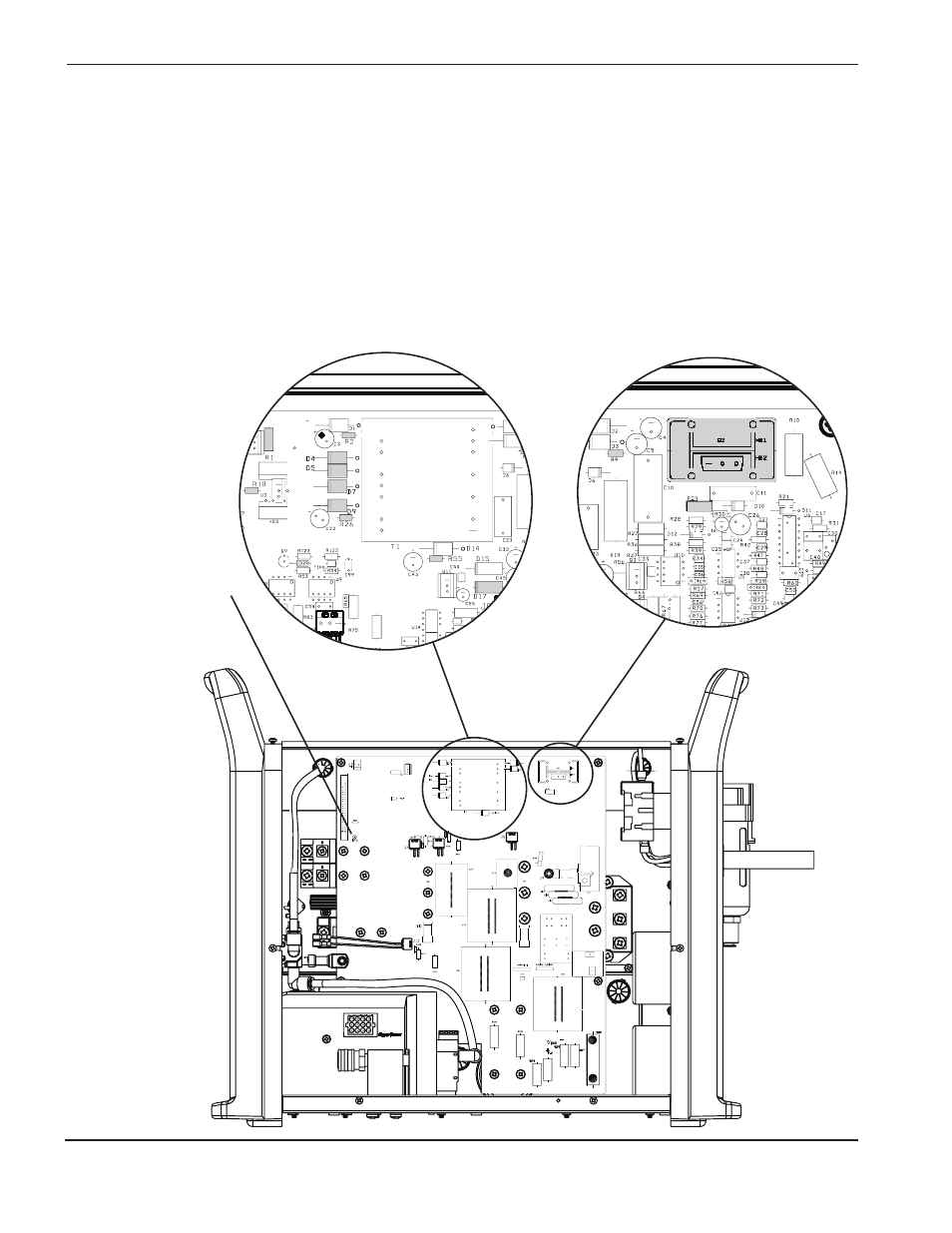

Test 6 – Rücklauf-Schaltkreis
DC-Stromquellen-Schaltkreis (+5 VDC, +10 VDC, +18 VDC und +24 VDC)
R20 = 0,75Ω
Überprüfen, ob die nachfolgend aufgelisteten Dioden einen Kurzschluss haben, indem deren Widerstand geprüft
wird (ca. 2kΩ).
Anmerkung: Spannung zum Schutzleiter (TP1) überprüfen.
D4 = 24 VDC
R1 = 24 VDC
D5 = 24 VDC
R2 = 18 VDC
D7 = 10 VDC
R9 = -6 VDC
D9 = 18 VDC
R18 = 5 VDC
D17 = 5 VDC
R26 = 18 VDC
R55 = 18 VDC
TP1
Sichtkontrolle auf Schäden
vornehmen.
