RVS 60H

RVS 75H

RVS 100H

RVS 150H

A

250

250

350

350

B

250

300

350

400

C

1000

1200

1500

1500

D

600

600

800

800

E

600

600

700

700

Alle Angaben in mm

Halten Sie die statischen und
sonstige bautechnische
Vorschriften und Bedingungen
bezüglich des Gebäudes ein
und sehen Sie ggf. eine Schall-
dämmung vor.

Warmluft

Kalte

Frischluft

Licht-

schacht

Kalt-

wasser-

Erzeuger

Warmluft

Licht-

schacht

zusätzlicher

Ventilator

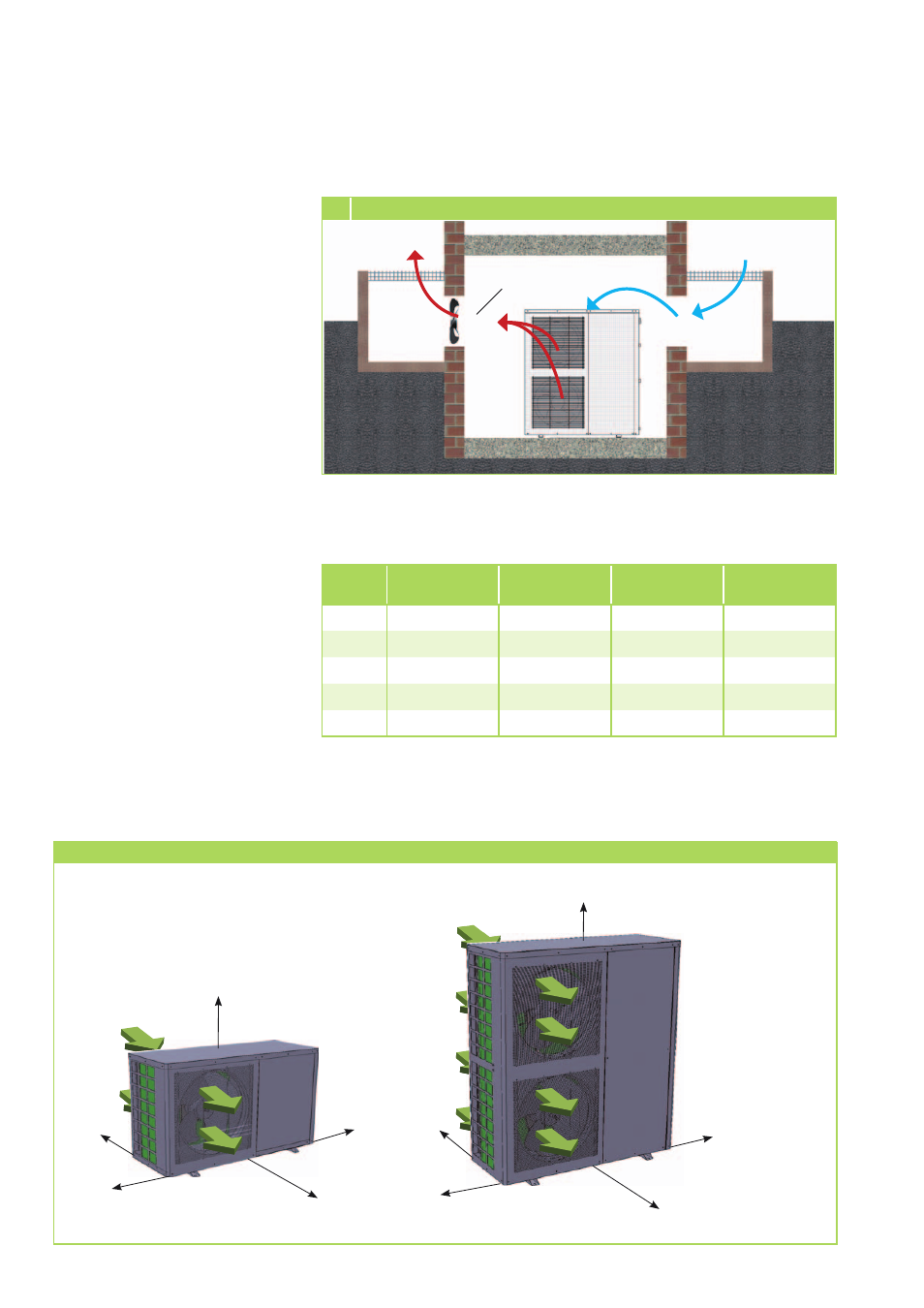

5 Aufstellung im Gebäudeinneren (Kühlbetrieb)

Mindestfreiräume

In der folgenden Abbildung sind
die Mindestfreiräume für einen
störungsfreien Betrieb der Geräte
angegeben.

Diese Schutzzonen dienen zum
ungehinderten Luftein- und
-austritt, um ausreichenden Platz
für Wartung und Reparaturen zu
gewährleisten und zum Schutz des
Gerätes vor Beschädigungen.

Mindestfreiräume

RVS 60H / RVS 75H

RVS 100H /RVS 150H

C

B

A

D

E

C

B

A

D

E

REMKO RVS...H (INOX)
