RVS 60H / RVS 75H

RVS 60H / RVS 75H

Kompressor

Sensor Eintritt

HD- Schalter

Sensor Austritt

ND-Schalter

Umkehrventil

Fr

eigabekontakt

potentialfr

ei

Umschaltkontakt k-H

potentialfr

ei

Sammelstörmeldung

potentialfr

ei

Sensor V

erflüssigung

Strömungswächter

24V

Druckaufnehmer

Umwälzpumpe

Regler

Verflüssiger-

ventilator 1

KW-Heizung Abtauheizung

Legende:

A1

Regler

A2

Ventilatorregelung

B1

Sensor Mediumeintritt

B2

Sensor Mediumaustritt

B3

Sensor Verflüssigung

EV

Umkehrventil

FCR Phasenfolgerelais
FL

Strömungswächter

FR

Motorschutzschalter

HP

Hochdruckwächter

LP

Niederdruckwächter

M1 Kompressor
M2 Umwälzpumpe
M3 Verflüssigerventilator 1
M4 Verflüssigerventilator 2
RC1 Kurbelwannenhzg Kompressor
RF1 Abtauheizung Verflüssiger
TA1 Transformator 230/24V
TR1 Druckaufnehmer
TS

Termperaturregler Heizung

TX1 Thermokontakt Ventilator 1
TX2 Thermokontakt Ventilator 2

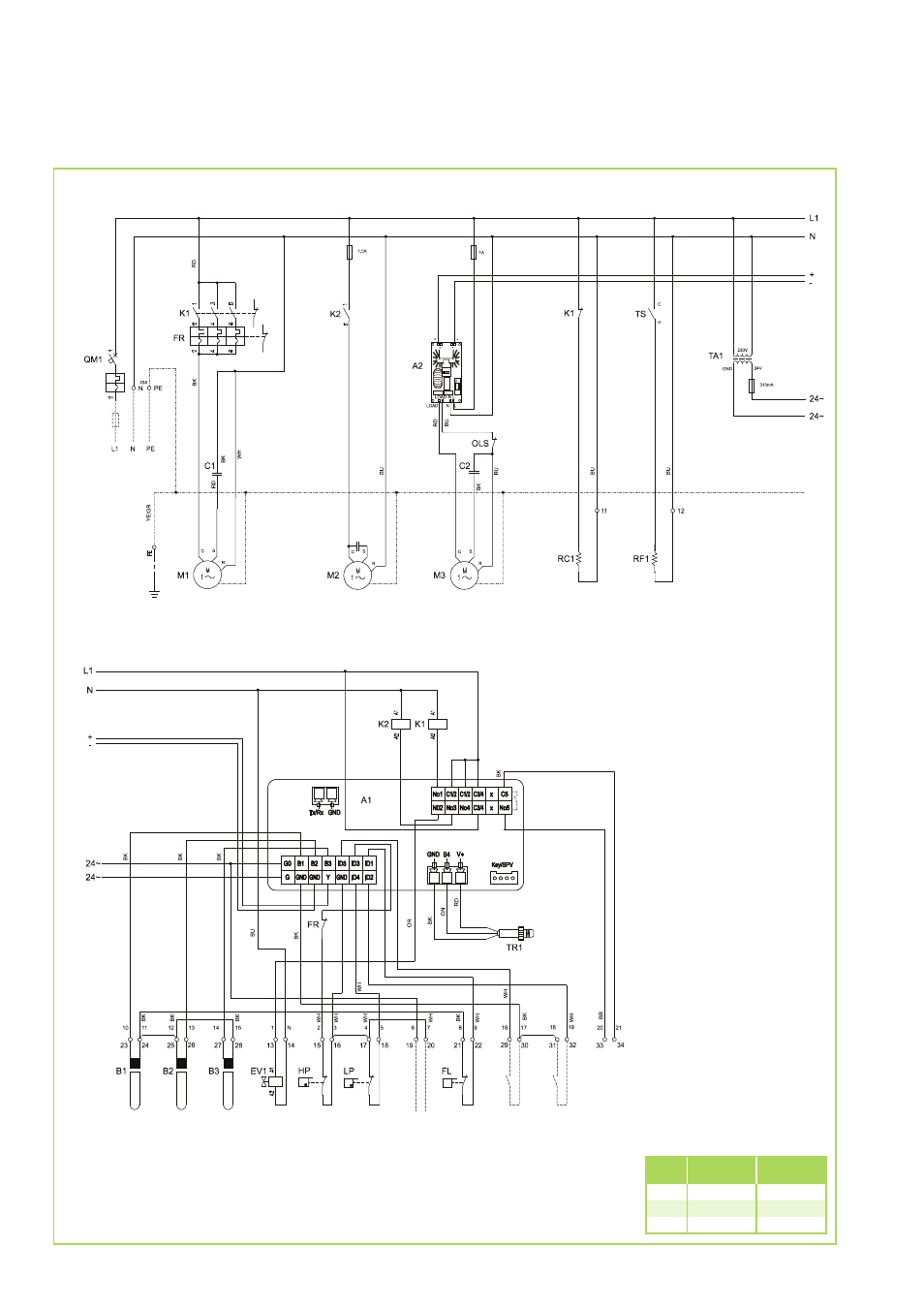

Elektrisches Schaltschema

RVS 60H

RVS 75H

K 1

7,5kW

7,5kW

FR

8A

8A

QM 1

20A-D1

20A-D1

REMKO RVS...H (INOX)

30
