Legende:
1 Umwälzpumpe
2 manueller Entlüfter
3 Platten-Verdampfer
4 Strömungswächter
5 Membranausdehnungsgefäß
6 Sicherheitsventil
7 Kompressor
8 Druckwächter
9 Schraderventil
10 Lamellenverflüssiger
11 Verflüssigerventilator
12 Filtertrockner
13 Kapillarrohr
14 Thermisches Expansionsventil Kühlen
15 Sensor Mediumeintritt
16 Sensor Mediumaustritt
17 Sensor Verflüssiger
18 Druckaufnehmer Kältekreis

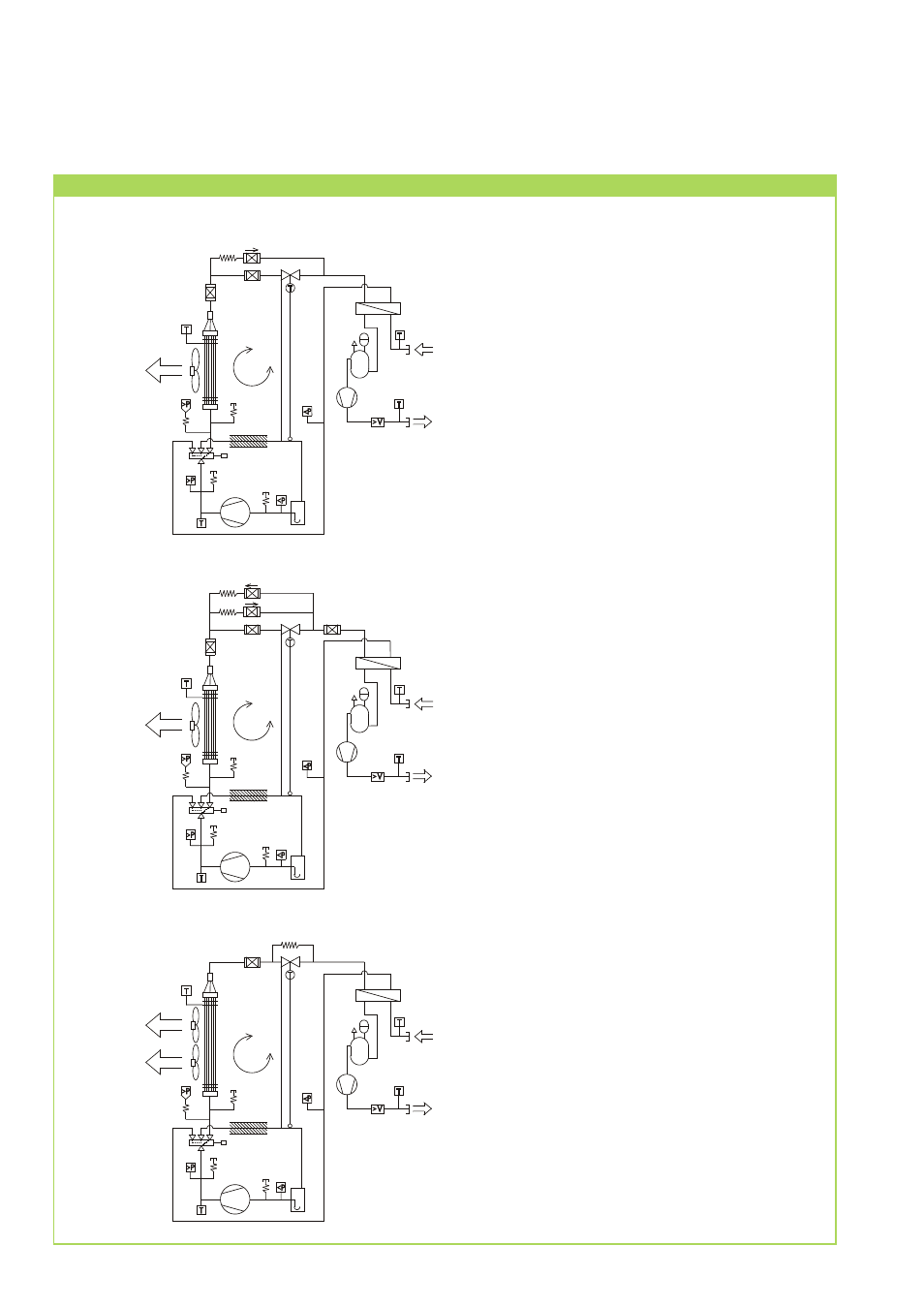

Geräteaufbau
1
1
3
3
4
4
5
5
7
7
17
17
8
8
9
9
14
14
11
11
18
18
10
10
13
13
12
12
2
2
16
16
15
15
9
9
8
1
3
4
5
7
17
8
9
14
11
11
18
10
13
12
2
16
15
9
8
8
RVS 60H Kühl- und Heizbetrieb
RVS 75H Kühl- und Heizbetrieb
RVS 100H / RVS 150H Kühl- und Heizbetrieb
REMKO RVS...H (INOX)
