Bedienungsanleitung Watson-Marlow-Pumpen qdos60 Universal und Universal+ 18
Pin
Nr.
Funktion Spezifikation Bezogen auf Eingangs-
kabelfarbe
2 Externer
Kontakt
Min. 5 V, max. 30 V Impuls 5-24 V
Mindestimpulslänge 40 ms
(auf Pin 4 bezogen)
Alternativ dazu schließen
Sie Pin 5 des
Ausgangssteckverbinders
über einen normalerweise
offenen Schalter an diesen
Pin an
Weiß
3 4-20 mA 250 W
Eingangsimpedanz
max. Strom 40 mA
Bezogen auf GND Blau
4 GND Erde (0 V) Schwarz
5 Ferngesteuertes
Rückpumpen
Min. 5 V, max. 30 V Schließen Sie die
Gleichstromversorgung
5-24 V DC an, um die
Pumpe im Analogbetrieb
umzukehren
Grau

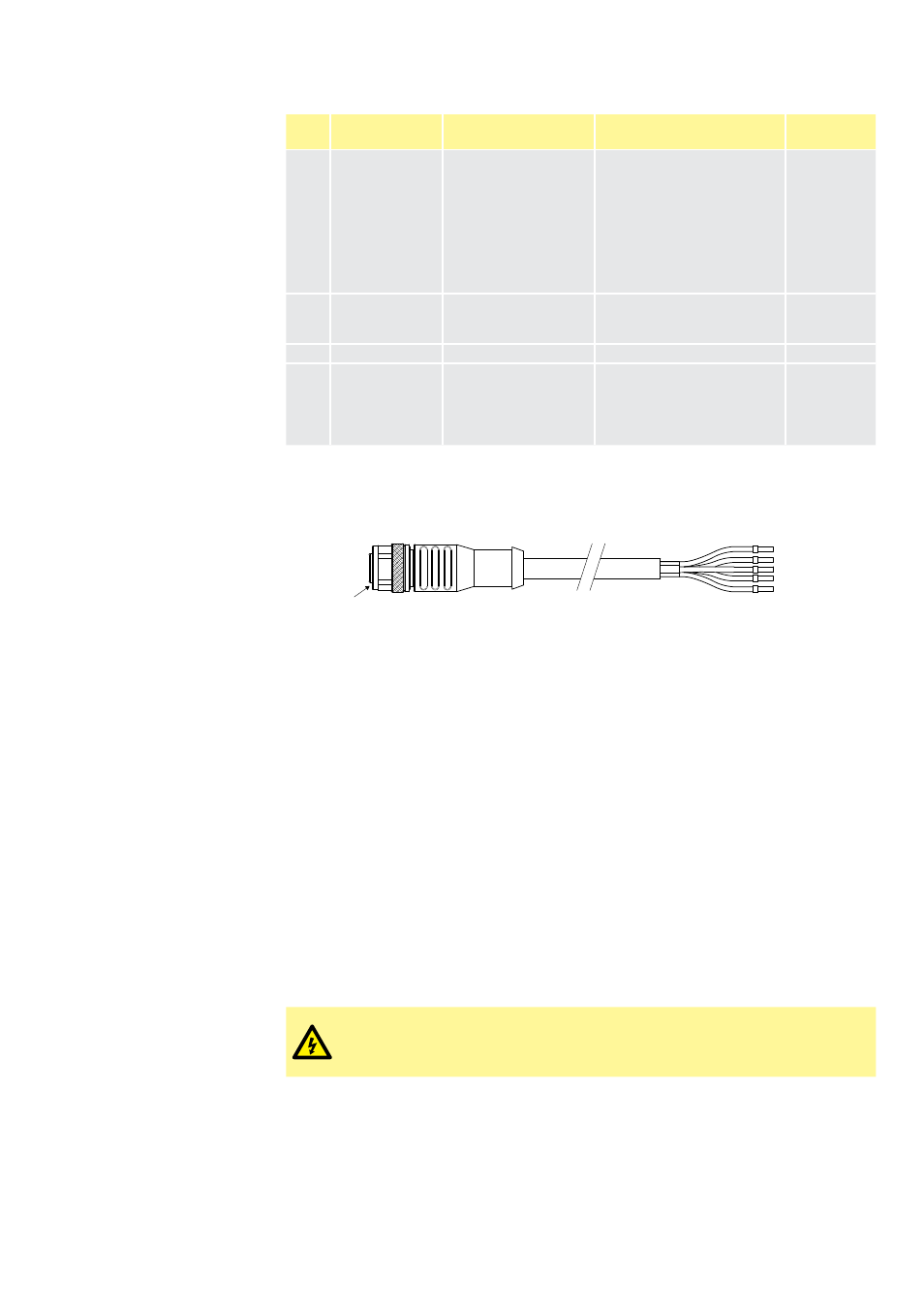

11.2 Optionales Eingangskabel
Eingangskabellänge: 3 m (10 ft)
Braun
Weiß
Blau
Schwarz
Grau
Blauer
Einsatz
Fern-Stop
Durch Anlegen eines Signals 5-24 V an Pin 1 wird die Pumpe in allen Betriebsarten
angehalten (STOP). Bei Handbedienung und im Analogbetrieb läuft die Pumpe an,
wenn das Signal weggenommen wird.
Externer Kontakt
Digitaler Impulseingang min. 5 V, min. Impulsdauer 40 ms, maximale Dauer
1000 ms. Der Eingang wird zum Auslösen einer benutzerdefinierten Dosiermenge
benutzt. Siehe Abschnitt „Kontaktmodus“.
Drehzahl: Analogeingang
Die Drehzahl dieser Pumpe kann durch ein Strom-Analogsignal im Bereich 4-20 mA
ferngesteuert werden.
Das Analogsignal muss an Pin 3 des M12-Eingangsverbinders angelegt werden. Die
Pumpe sorgt für eine zunehmende Drehzahl bei einem ansteigenden Steuersignal.
Das Modell Universal+ kann vom Benutzer so kalibriert werden, dass die Drehzahl
proportional oder umgekehrt proportional zum mA-Eingangssignal gesteuert wird.
Schaltkreisimpedanz bei 4-20 mA: 250 Ω.
Die Reaktion der Fördermenge auf das 4-20-mA-Signal kann in der
Software umgekehrt werden. Kehren Sie nicht die Polarität der
Klemmen um. Falls die Polarität umgekehrt wurde, läuft der Motor
nicht.
Ferngesteuertes Rückpumpen
Sofern das ferngesteuerte Rückpumpen in den Rückpumpeinstellungen aktiviert ist,
kann der Benutzer die Pumpe durch Anlegen eines Signals an Pin 5 ferngesteuert
umkehren. Dies funktioniert nur der Analogbetriebsart 4-20 mA, wenn ein 4-20-mA-
Signal empfangen wird und kein Fern-STOP-Signal vorliegt.
