12.3 Modul-Leiterplatten-Steckverbinder
für Signale

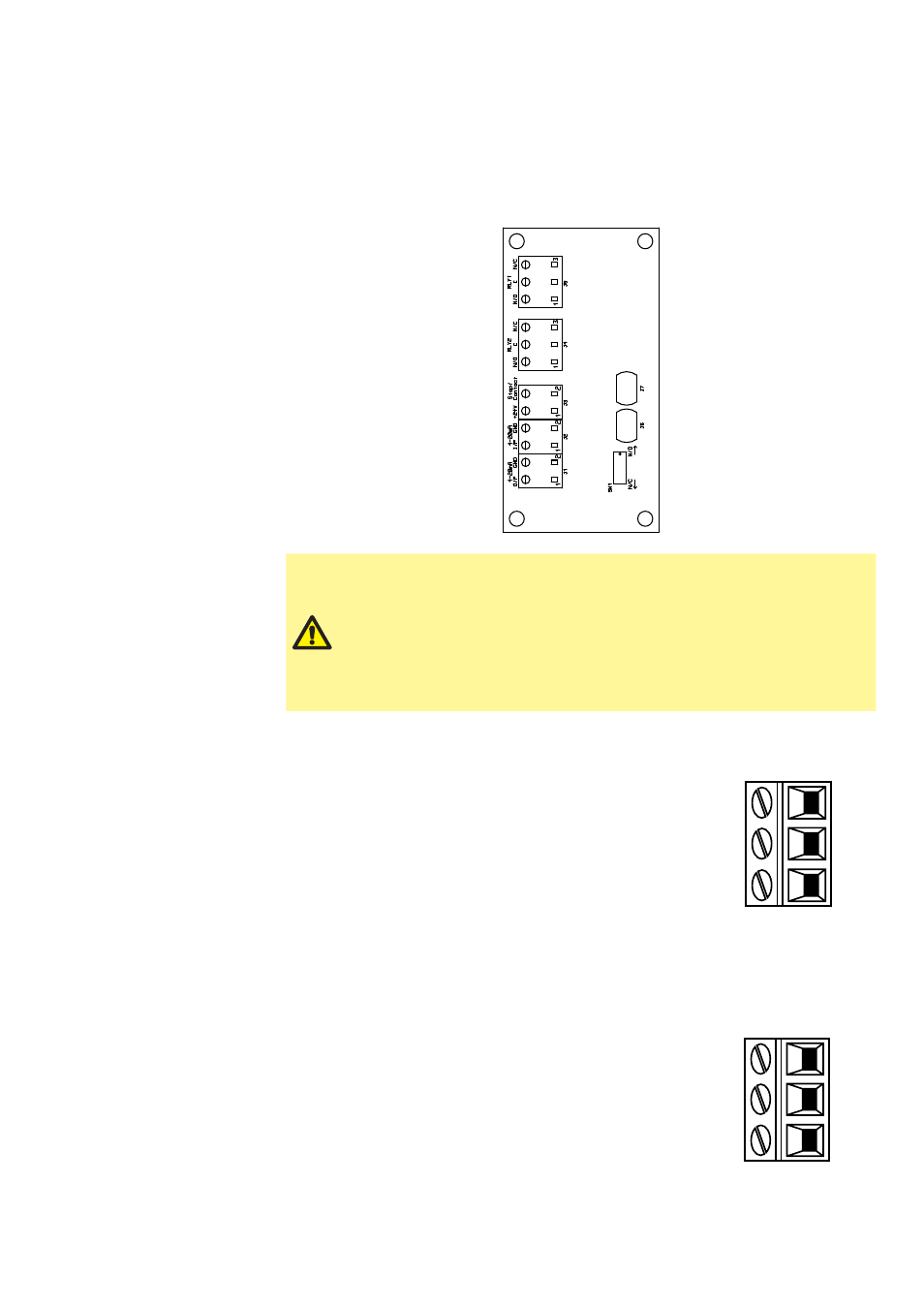

Wenn Sie sich das Modul anschauen, ist die Leiterplatte wie im nachstehenden
Diagramm ausgerichtet.
Legen Sie keine Netzspannung an die Klemmen für den 4-20-mA-
Eingang, den 4-20-mA-Ausgang, +24 V DC oder Stop/Kontakt
in einem qdos60-Modul an. Legen Sie die Signale entsprechend
den nachfolgenden Angaben an die Klemmen an. Begrenzen Sie
die Signalstärke auf die angegebenen Höchstwerte. Legen Sie
keine Spannung an andere Klemmen an. Anderenfalls können
dauerhafte Schäden entstehen, die nicht durch die Garantie
abgedeckt sind. Die Relaiskontakte dieser Pumpe haben eine
maximale Belastbarkeit von 110 V AC 5A oder 30 V DC 5A.
Alarmausgang (J5)
Schließen Sie das Ausgabegerät an die C-Klemme (Masse)
des Relaissteckverbinders und entweder an die N/C-
Klemme (Öffnungskontakt) oder an die N/O-Klemme
(Schließkontakt) an.
Diese Relaisspule ist erregt, wenn sich die Pumpe im
Alarmzustand befindet.
Hinweis: Alarmzustände werden durch Systemfehler
herbeigeführt. Dieser Alarm wird nicht bei analogen
Signalfehlern ausgelöst.
Die Standardeinstellung für Relais 1 ist Alarm, dieser Ausgang
(1) kann im Menü Steuerungsparameter konfiguriert werden.
RLY1
J5
C
N/C
2
3
N/O 1
Start/Status-Ausgang (J4)
Schließen Sie das Ausgabegerät an die C-Klemme (Masse)
des Relaissteckverbinders und entweder an die N/C-Klemme
(Öffnungskontakt) oder an die N/O-Klemme (Schließkontakt)
an.
Bei laufender Pumpe ist diese Relaisspule erregt.
Die Standardeinstellung für Relais 2 ist Betriebsstatus,
dieser Ausgang (2) kann im Menü Steuerungsparameter
konfiguriert werden.
RLY2
C
N/C
2
3
N/O 1
J4
