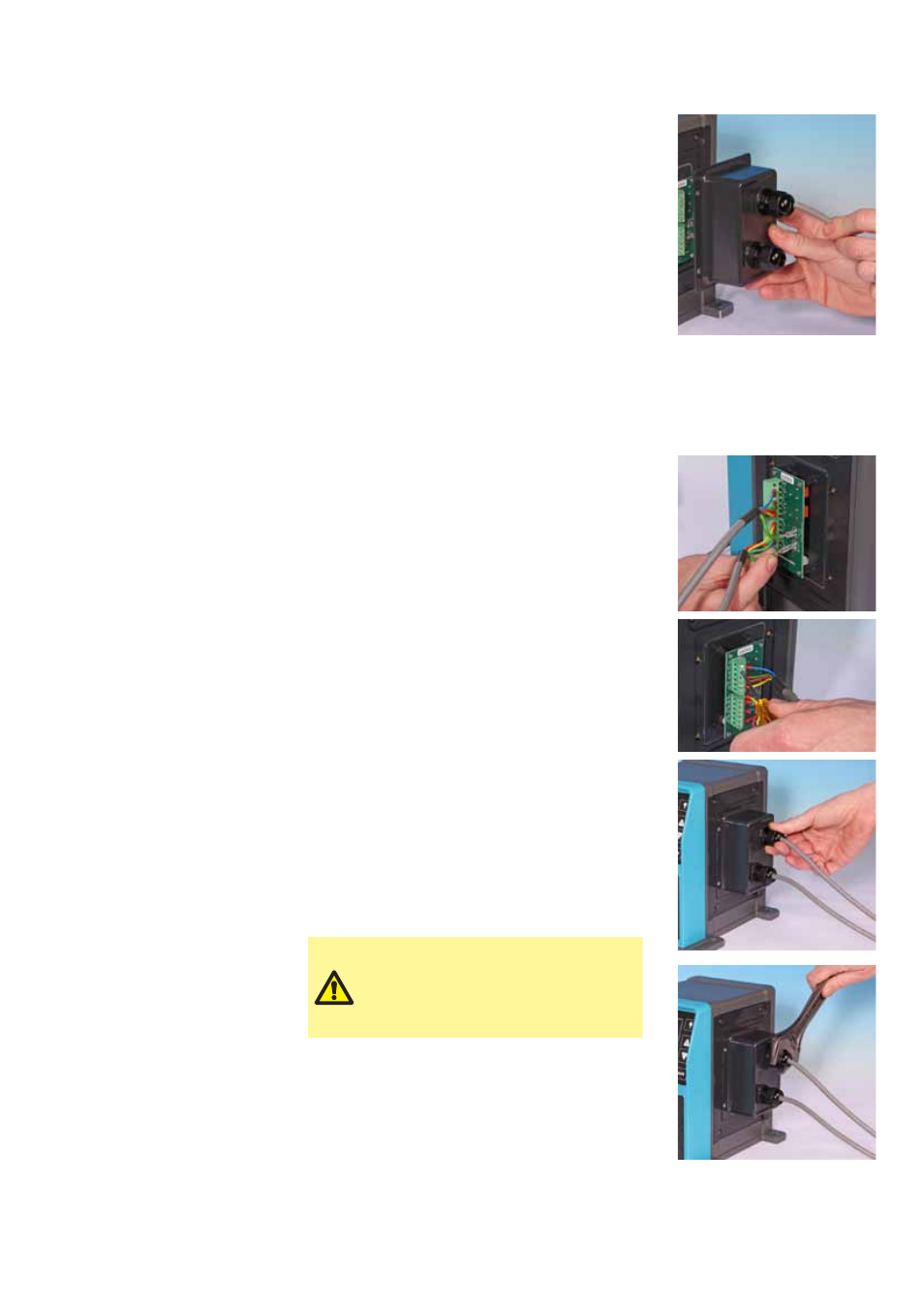

• Lösen Sie die Abdeckkappe der
Kabelverschraubung (aber nicht entfernen)
und führen Sie das Kabel durch die
Kabelverschraubung. Nachdem Sie das Kabel
durch die Kabelverschraubung geführt haben,
drücken Sie es noch weiter durch.
• Ziehen Sie dann so viel Kabel durch, dass die
erforderlichen Steckverbinder erreicht werden
können. Lassen Sie es dabei etwas locker
durchhängen.
• Isolieren Sie erst den Außenmantel nach
Erfordernis ab und entfernen Sie dann 5 mm
der Leiterisolierung. Die Adernenden müssen
weder verzinnt noch mit einer Adernendhülse
versehen werden. Hinweis: Falls ein sehr steifes
Kabel oder ein Kabel mit großem Durchmesser
verwendet wird, ist es möglicherweise vorteilhaft,
den Außenmantel abzuisolieren, bevor das Kabel
durch die Kabelverschraubung geführt wird. Damit
die wasserdichte Abdichtung gewährleistet ist,
muss das Kabel allerdings mit einem unversehrten
Außenmantel bis in die Kabelverschraubung
hineingeführt sein, wenn es befestigt wird.
• Bereiten Sie die Kabelabschirmung(en) vor,
indem Sie ein ausreichend langes Ende verdrillen.
Verdrillte Längen sind möglichst mit Hülsen zu
versehen, um Kurzschluss zu verhindern.
• Sichern Sie das Ende der Kabelabschirmung an
den Faston Flachsteckhülsen der bereitgestellten
Kabelschuhe.
• Drücken Sie den abisolierten Leiter in
die quadratische Aufnahmeöffnung des
Steckverbinders. Wenn der Leiter bis zum
Anschlag in der Öffnung ist, ziehen Sie die
Befestigungsschraube fest, um den Leiter zu
befestigen.
Hinweis: Bei Verwendung von mehradrigem
Draht muss er mit einer für den Drahtdurchmesser
geeigneten Crimpe abgeschlossen werden.
• Nachdem Sie alle Leiter angeschlossen haben,
bringen Sie die Modulabdeckung wieder an.
• Ziehen Sie die Abdeckkappe der
Kabelverschraubung mit einem 21-mm-
Schraubenschlüssel bis auf ein
Anzugsdrehmoment
von
2,5
Nm
fest,
um eine wasserdichte Abdichtung zu
gewährleisten. Alternativ dazu können Sie die
Kabelverschraubung erst von Hand, und dann
mit einem Schraubenschlüssel um eine weitere
halbe Umdrehung festziehen.
Achten Sie darauf, dass
unbenutzte Öffnungen am Modul
mithilfe der mitgelieferten
Blindstopfen abgedichtet werden.
Unterbleibt dies, so hat dies den
Verlust der Schutzart zur Folge.
Fassen Sie Steuer- und Netzstromkabel nicht in einem Kabelstrang zusammen.
