WARTUNG
44

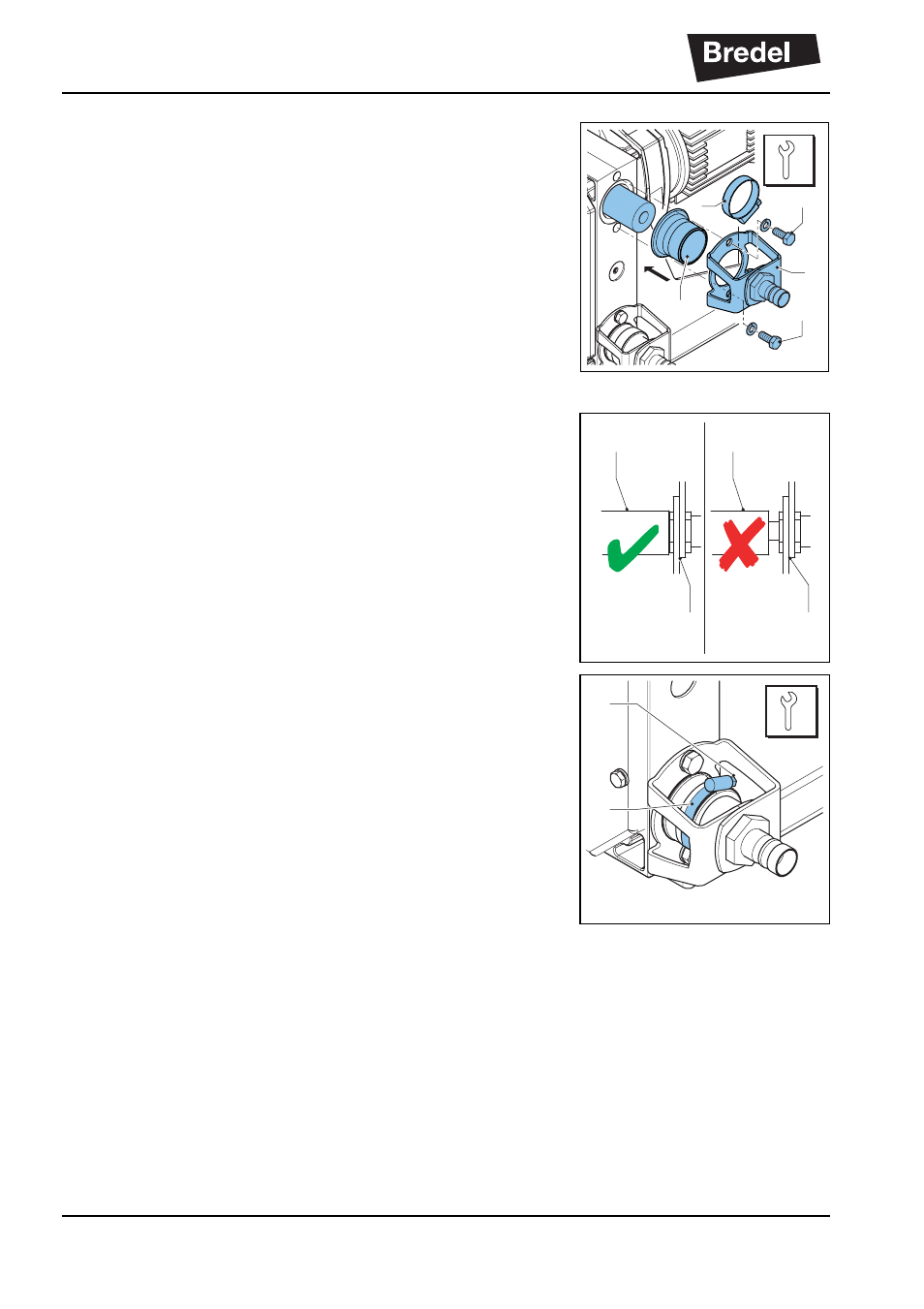

6. Zuerst den Einlassanschluss anbringen.
Die Gummimanschette (D) über den Schlauch
schieben. Die Halterung (A) und die
Schlauchschelle (B) zusammen über den
Schlauch schieben. Die Löcher in der Halterung
mit den Löchern vorne am Anschluss
ausrichten. Die beiden Bolzen (C) in ihre
Position bringen und anziehen. Darauf achten,
dass die Bolzen auf das richtige
Anzugsmoment festgezogen werden. Siehe §
11.1.6 .
7. Den Rotor so drehen, dass der Schlauch (A)
fest gegen die Halterung (B) gedrückt wird.
8. Die Schlauchschelle präzise auf der Spur in der
Gummimanschette platzieren. Den Bolzen (B)
der Schlauchschelle (A) anziehen. Darauf
achten, dass der Bolzen auf das richtige
Anzugsmoment festgezogen wird. Siehe
§
11.1.6 .
9. Nun den anderen Anschluss auf die gleiche
Weise anbringen.
10. Das Pumpengehäuse mit Original-
Schlauchschmiermittel von Bredel füllen. Siehe
§
8.4 .
11. Die Saug- und Auslassleitungen anschließen.
