SPEZIFIKATIONEN
63

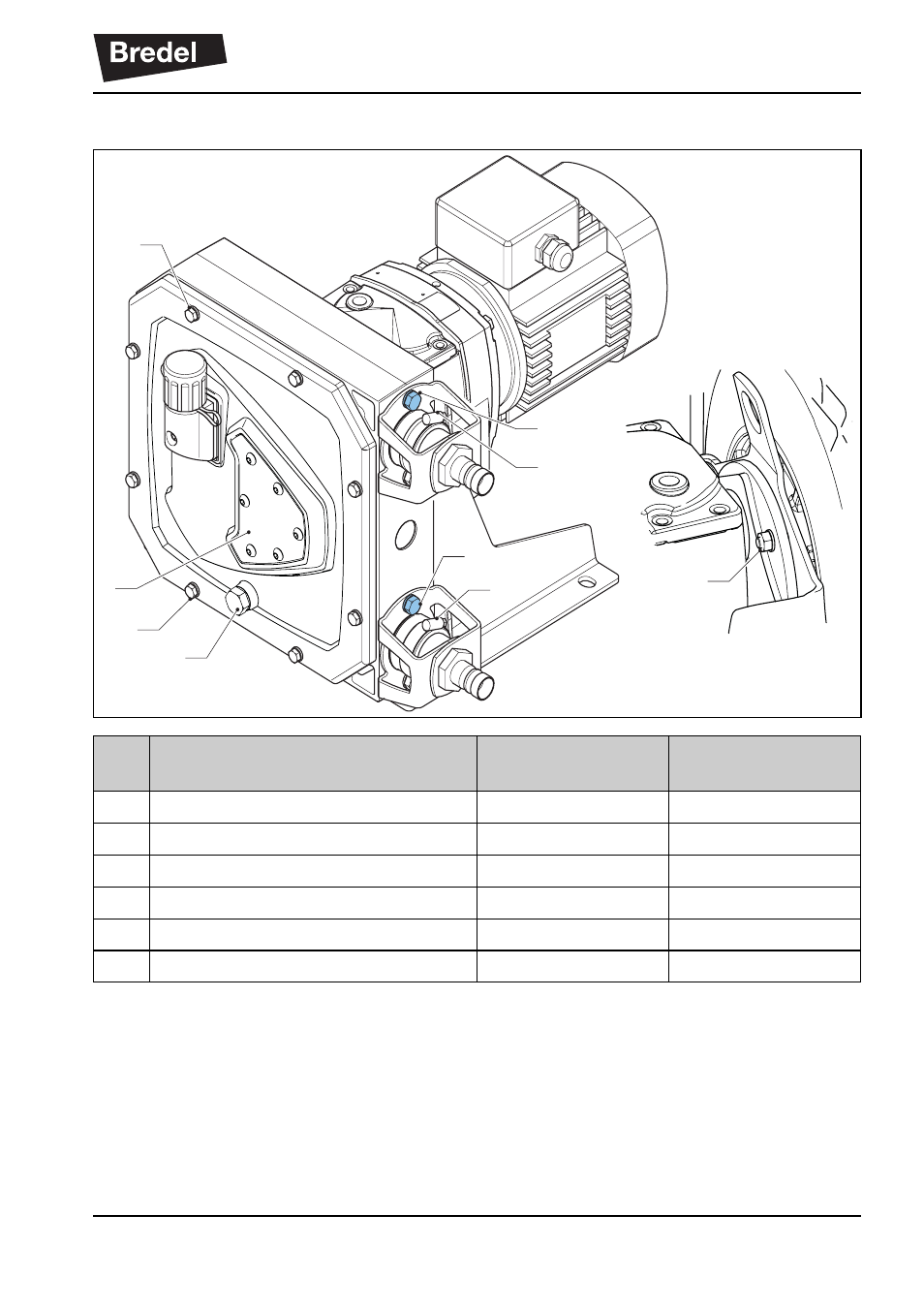

11.1.6 Anzugsmomente
Pos Beschreibung Bolzengröße
*
* Alle Stahlbolzen sind Klasse 8.8.
Anzugsmomente
[Nm]
1 Deckel M6x25 10
2 Schlauchschelle
**
** Aufgrund der Verformung des Schlauchmaterials reduziert sich der anfängliche
Schlauchschellendruck mit der Zeit. Die Schlauchschelle wieder auf das angegebene
Anzugsmoment anziehen, sobald es zu einer Leckbildung kommt. Die aufgeführten
Anzugsmomente gelten für eine neue und ordnungsgemäß geschmierte Schlauchschelle.
Zusätzliche Anweisungen sowie Informationen über das Anbringen von Schlauchschellen
finden Sie unter § 8.5.3.
3
3 Halter M8x20 25
4 Stütze + Getriebe M6-Mutter 10
5 Ablassstopfen M12x15-PA6 4
6 Inspektionsfenster M6x12 1,5
1
5
3
4
2
1
3
2
6
