SPEZIFIKATIONEN
68

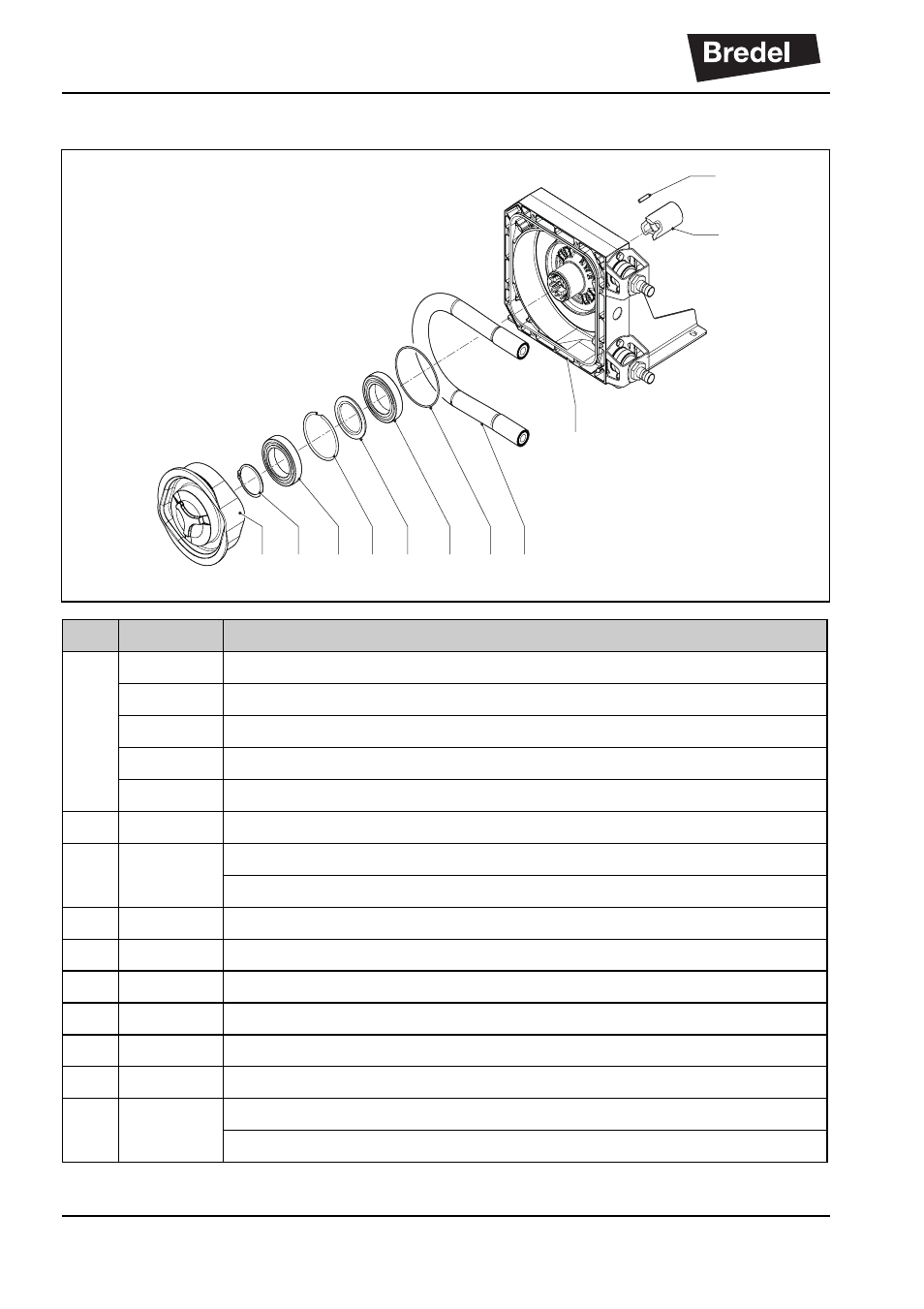

11.5.4 Pumpenkopf-Baugruppe
Pos. Stückzahl
Beschreibung
10
1
Schlauch NR
1
Schlauch NBR
1
Schlauch F-NBR
1
Schlauch EPDM
1
Schlauch CSM
11
1
Pumpengehäuse
12
1
Rotor, Niederdruck (L)
Rotor, Mitteldruck (M)
13
1
Dichtungsring
14
2
Lager
15
1
Distanzring
16
1
Schließring
17
1
Sicherungsring
18
4
Stiftschraube für Stütze
19
1
Kupplung,
∅ 20 x 63 mm
Kupplung,
∅ 25 x 63 mm
12
17
14 16
15
14
13
10
11
18
19
