WARTUNG
48
17. Die Schlauchpumpe wie angegeben auf ihre
Seite auf zwei Blöcke legen.

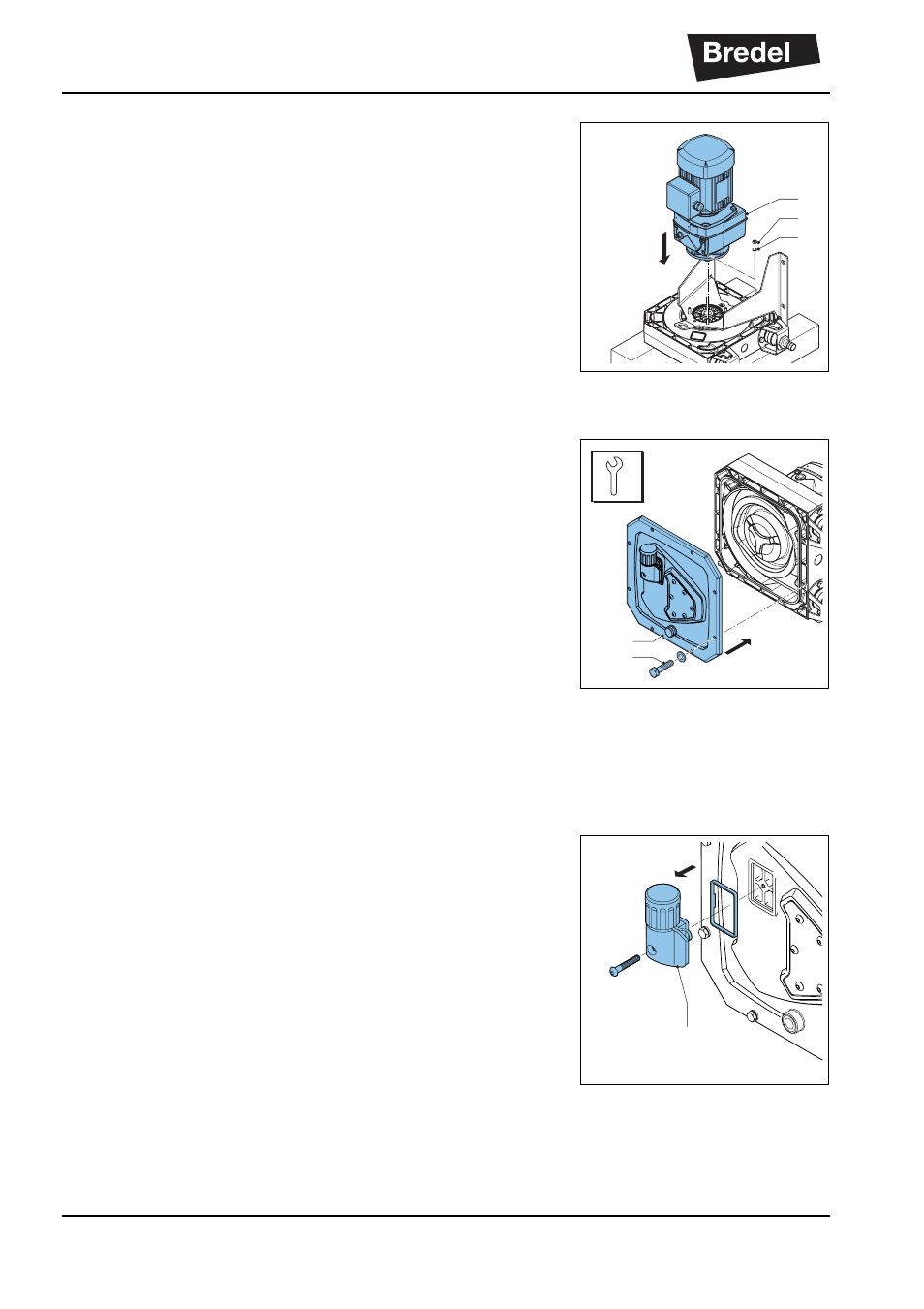

18. Den Pumpenantrieb (A) mit den Muttern (B) und
Unterlegscheiben (C) anbringen. Sich
vergewissern, dass die Kupplung und der Rotor
richtig ausgerichtet sind; die Teile müssen
aufeinander passen. Auf das angegebene
Anzugsmoment anziehen. Siehe §
11.1.6 .
19. Die Schlauchpumpe aufrecht auf die Stütze
stellen.
20. Den Deckel (B) wieder anbringen.
Sicherstellen, dass die acht Bolzen (A) wieder
eingesetzt und in der richtigen Reihenfolge
angezogen werden, nämlich diagonal einander
gegenüberliegend. Siehe §
11.1.6 .
21. Die Stromversorgung der Pumpe einschalten.
22. Den (neuen) Pumpenschlauch anbringen.
Siehe §
8.5.3 .
8.7 Montageoptionen
8.7.1 Anbringen eines Schwimmerschalters
(Hoch-Niveau)
1. Den Standardbelüfter (A) auf dem Deckel des
Pumpenkopfs entfernen.
B
C
A
A
B
A
