SPEZIFIKATIONEN
73

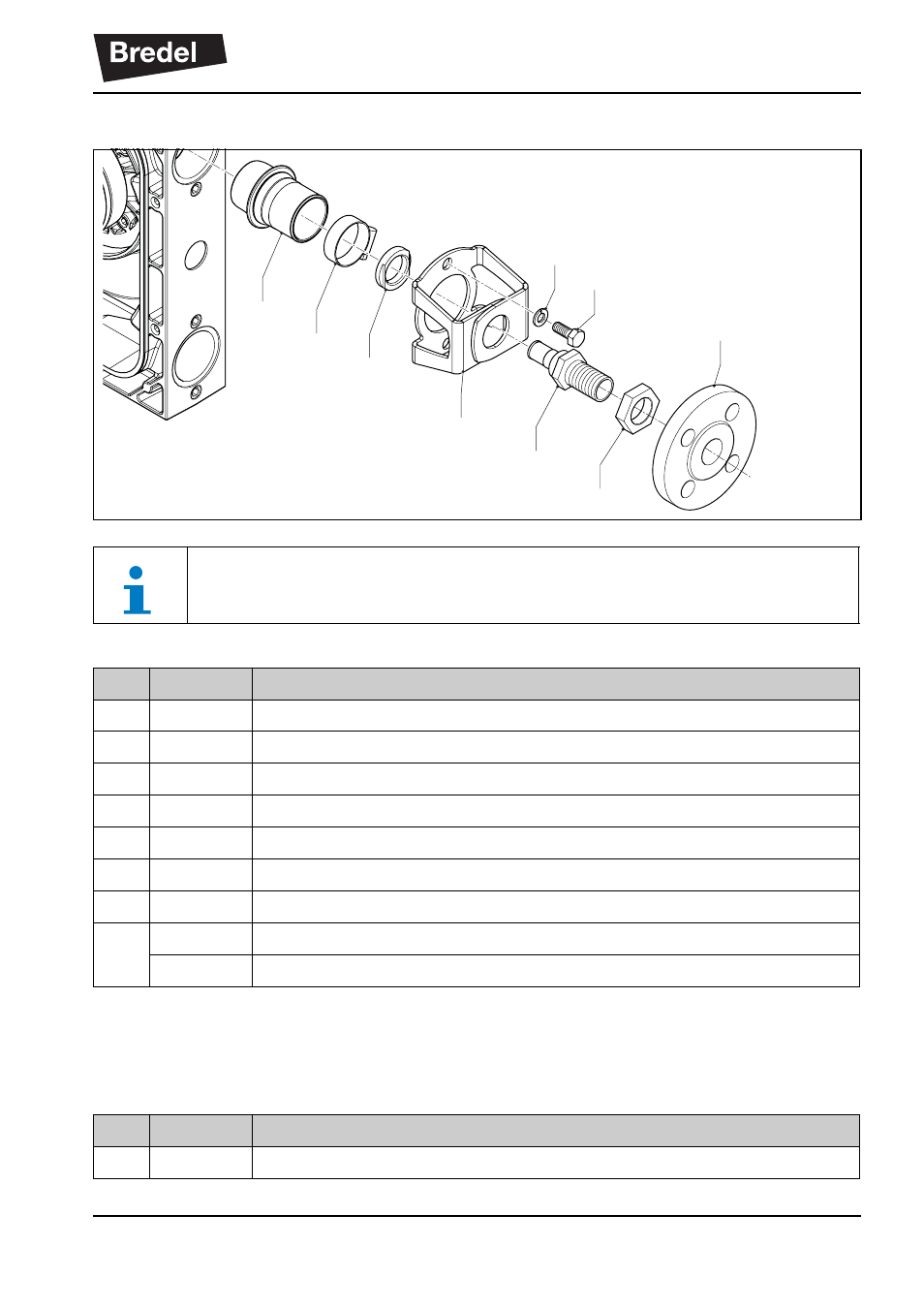

11.5.9 Flanschbaugruppe mit Gewindenippel
11.5.10 Schmiermittel
Alle Teile unterscheiden sich für APEX10, APEX15 und APEX20 mit Aus-
nahme des Halterbolzens und der Unterlegscheibe des Halterbolzens.
Pos. Stückzahl Beschreibung
24
2
Gummimanschette
25
2
Schlauchschelle
26
2
Gewindenippel (BSP) Edelstahl
*
*
Eine ordnungsgemäß hergestellte Verbindung zwischen einem Edelstahlnippel und dem
Pumpenschlauch ist EHEDG-konform.
27
2
Halter
28
4
Halterbolzen
29
4
Unterlegscheibe für Halterbolzen
31
2
Nippelmutter
32
2
Edelstahl-Gewindeflansch DIN
2
Edelstahl-Gewindeflansch ASA
Pos. Stückzahl Beschreibung
1
1 l-Dose Original-Schlauchschmiermittel von Bredel.
24
25
26
27
26
31
29
28
32
