WARTUNG
47

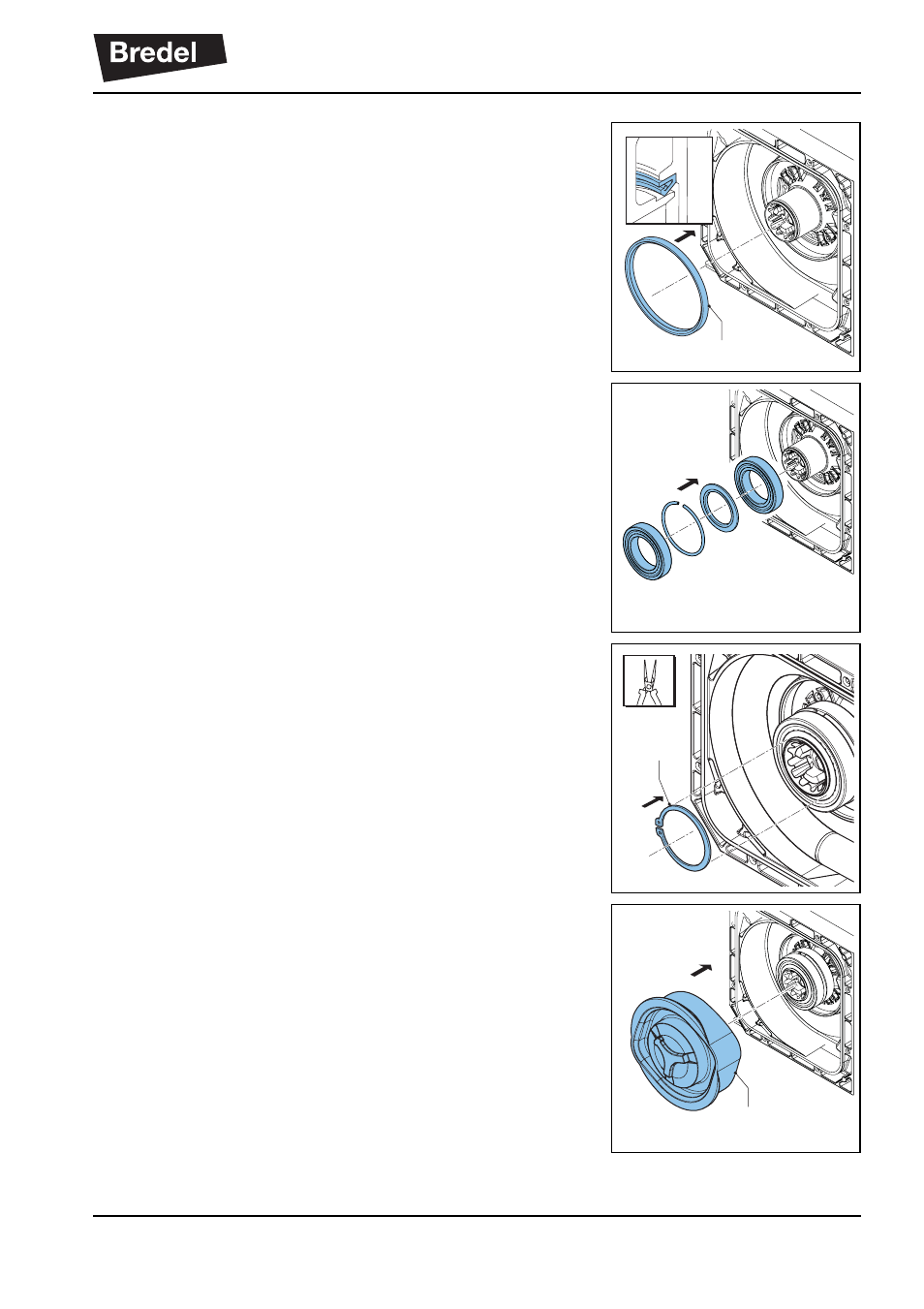

13. Einen neuen Dichtungsring (A) technisch
korrekt anbringen. Der Dichtungsring muss
seitenrichtig eingesetzt werden (B).
Sicherstellen, dass die offene Seite zum
Pumpendeckel zeigt.
14. Den inneren Ring der (neuen) Lager und die
Aufnahme der Nabe etwas ölen. Die Lager und
Ringe anbringen.
Die Lager werden mit einem leichten Presssitz
auf die Nabe montiert. Die Lager mit einem
Presswerkzeug auf die Nabe drücken.
15. Den Sprengring (A) anbringen.
16. Den Rotor (A) anbringen. Der Rotor wird locker
auf die Lager gesetzt. Dann den Rotor auf die
Nabe drücken, bis er über dem Schließring
arretiert.
A
B
A
A
