Watson-Marlow EC 25 - Handbuch (Seite 11)

Revision 4.4 / November 2010
11

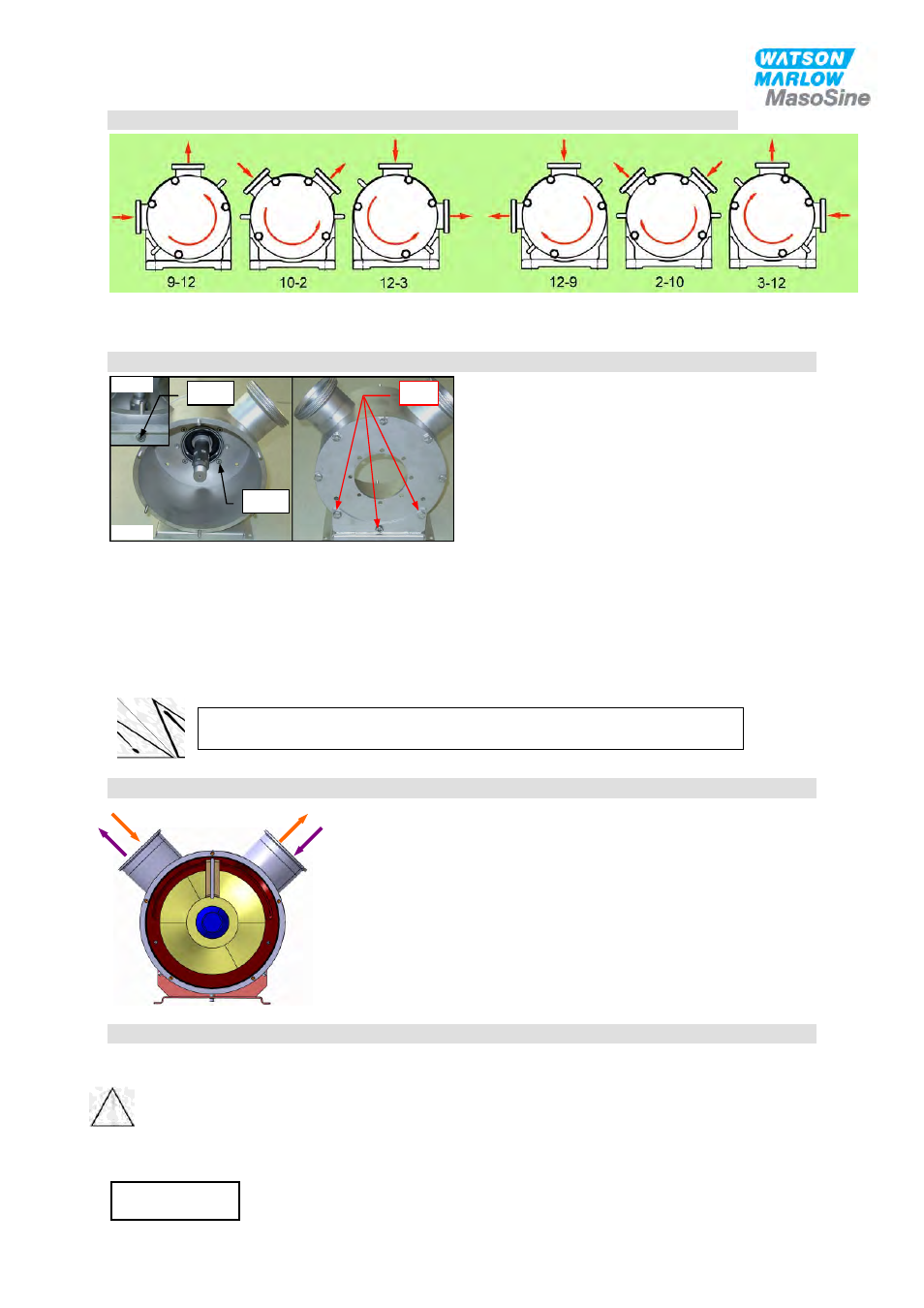

10 Mögliche Stutzenstellungen
Linkslauf des Rotors und des Motors Rechtslauf des Rotors und des Motors
Sofern nicht anders bestellt wird die Pumpe in Position 2 - 10 geliefert
11 Ändern der Stutzenstellung
12 Drehrichtungswechsel
13 Wichtig: Vor Inbetriebnahme beachten!
Wenn Sie Reinigungs- oder Reparaturarbeiten durchgeführt haben oder die Erstinbetriebnahme machen, überprüfen Sie vor
der Inbetriebnahme, ob alle Schrauben ordnungsgemäß und vollständig angezogen sind.
Bei gefährlichem Fördergut (gem. ArbStoffV) sind die entsprechenden Vorschriften zu beachten.
Durch den Transport kann die Pumpe möglicherweise verschmutzt werden, deshalb vor Inbetriebnahme Pumpendeckel
entfernen und gegebenenfalls reinigen.
Der Betreiber hat für eine entsprechende Einbaulage zu sorgen und die notwendigen
Sicherheitsvorkehrungen (Sensoren, Schalter, Druckwächter, o.ä.) zu installieren!
A A C C H H T T U U N N G G
Bei Änderung der Stutzenstellung muß der Motor gegen unbeabsichtigtes
Einschalten abgesichert werden !!
Drehrichtungswechsel bei einer EC 25, EC 40 und EC 60 Pumpe.
Aufgrund der Konstruktion kann die Pumpe sowohl im Links-Lauf wie
im Rechts-Lauf betrieben werden. Hierfür bedarf es keinerlei
Umbaumaßnahmen oder zusätzliche Modifikationen.
Für einen Drehrichtungswechsel muß einzig die Drechrichtung des
Antriebes geändert werden.
Die Pumpe wird ab Werk in der V-Stellung (10-2 / 2-10) ausgeliefert.
Zum Ändern der Stutzenstellung müssen als erstes sämtliche
Innenteile-Teile entfernt werden (wie in Abb. 001).
Lösen und entfernen Sie die Schraube Pos. 30 (Abb. 002 – Ansicht
von unten), sowie die Schrauben Pos. 10 (4 Stück). Das
Lagergehäuse kann nun, zusammen mit der Welle, abgenommen
werden. Lösen und entfernen sie jetzt die Schrauben Pos. 9 (3
Stück). Das Pumpengehäuse (EC 40 und EC 60 mit hohem Gewicht)
hat dadurch keine feste Standmöglichkeit mehr und muß deshalb
gegen Umkippen gesichert werden. Drehen sie nun das
Pumpengehäuse in die gewünschte Stellung und entfernen Sie die
Schrauben, die sich nun noch an der Stelle der Pfeile befinden.
Anschließend stecken Sie die Schrauben Pos. 9 durch die zwei äußersten Bohrungen im Halteblech, durch den Flansch und
schrauben diese ins Pumpengehäuse ein. Ziehen Sie die Schrauben Pos. 9 gemäß der Drehmomentangabe fest. Schrauben Sie die
zwei vorhergehenden Schrauben Pos. 9 wieder ein und ziehen Sie diese ebenfalls, gemäß der Drehmomentangabe, fest.
Stecken Sie die Lagereinheit wieder auf. Achten Sie darauf, dass die Laminumscheibe Pos. 24 auf dem Lagergehäuse sitzt. Das
Entlüftungsventil muß senkrecht nach oben zeigen. Drehen Sie die Schrauben Pos. 10 (4 Stück) wieder in das Lagergehäuse ein und
ziehen Sie diese fest an. Schrauben Sie die Schraube Pos. 30 (1 Stück) wieder ein und ziehen Sie diese ebenfalls fest an.
Drehmomentangabe für Pos. 9: EC 25 25 Nm EC 40 50 Nm EC 60 90 Nm
Es ist darauf zu achten, daß die Pumpe vor Inbetriebnahme mit Produkt aufgefüllt wird, um das Ansaugen zu erleichtern und
einen Trockenlauf zu vermeiden (Siehe Kapitel 12)!
Pos. 10
Pos. 30 Pos. 9
Abb. 001
Abb. 002
