4
Anschluss des Netzkabels
Prüfen Sie, ob die Stromquelle über die vorschriftsmäßige Spannung verfügt und für den Nennstrom ausgelegt ist. In der
Stromversorgung der Trio-Pumpe ist ein Überlastschalter mit einer Nennleistung von 10 A vorzusehen. Es ist ausschließlich
Kupferkabel der Klasse 1 60/75 °C mit einem Querschnitt von 1 mm zu verwenden. Werden Crimpverbinder eingesetzt, müssen
diese isoliert sein. Wenn keine Crimpverbinder verwendet werden, darf die Länge der Abisolierung 5 mm nicht überschreiten. Das
Netzkabel sollte unter Verwendung einer PG 16- Kabelverschraubung durch die der Motorwelle nächstgelegenen
Durchführungsöffnung in den Frequenzumrichter einführen werden. Die Adern müssen mit den Klemmen L1, L2 und der separaten
Erdungsklemme verbunden werden. Die Klemmschrauben sollten mit einem 4-5 mm Kreuzschlitzschraubenzieher angezogen
werden.

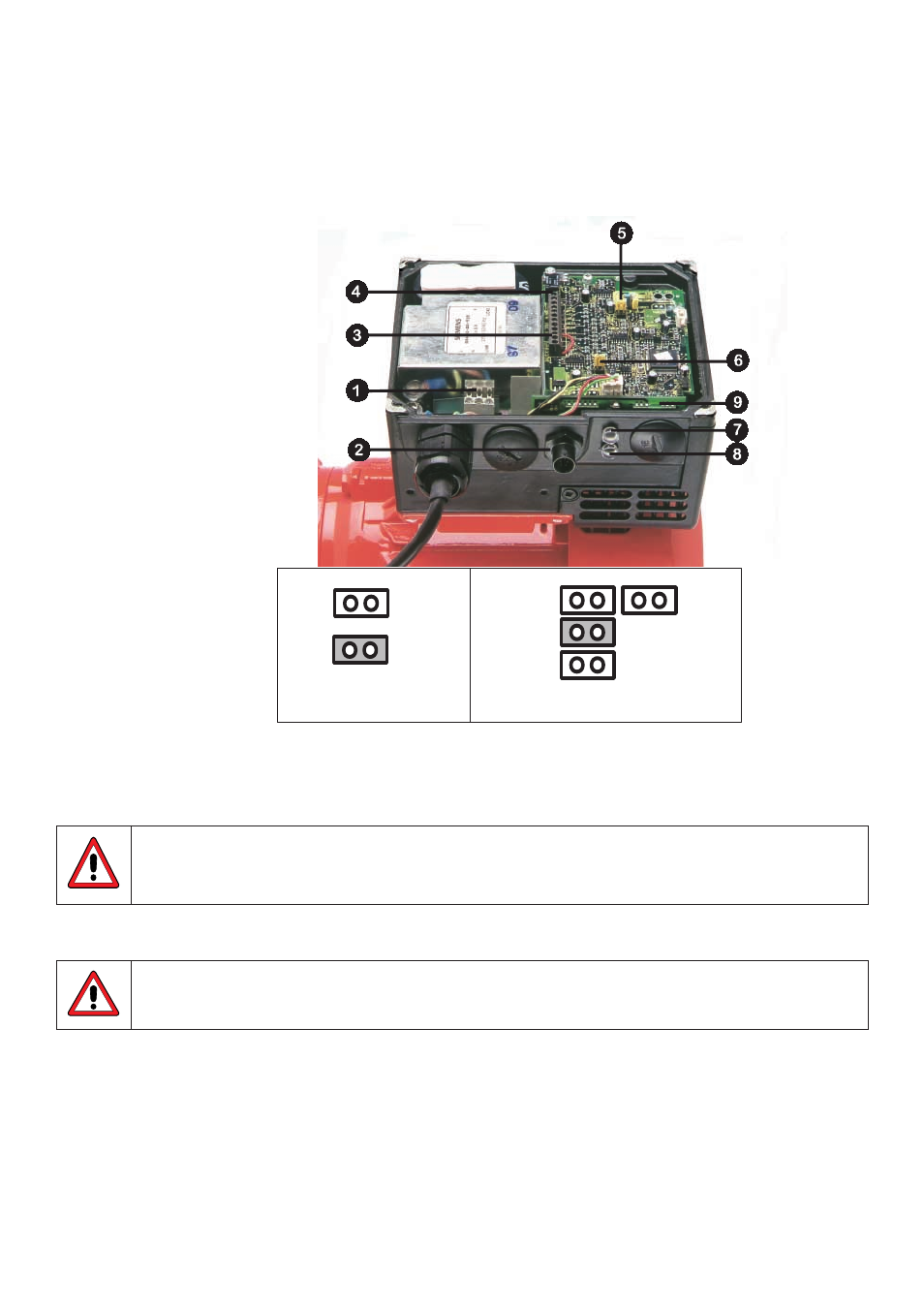

1 Netzanschluss
2 OPM2 Anschluss
3 Steuerklemme 1
4 Steuerklemme 12
5 JP305 - JP302
6 JP300 - JP301
7 LED (grün)
8 LED (gelb)
9 Internes Potentiometer R314
Abb. 2 Darstellung der elektrischen Anschlüsse
Stellen Sie sicher, daß die folgenden Anzugsmomente eingehalten werden: Befestigungsschrauben für die
Abdeckung: 2,5 Nm; Abdeckungen für Durchführungsöffnungen: 1,0 Nm; Klemmschrauben für
Netzanschluss: 1,0 Nm; Steueranschluss PL700: 0,4 Nm. Überprüfen Sie, ob die Netzspannung für den
Frequenzumrichter geeignet ist. Die Werte sind dem Typenschild zu entnehmen.
Anschlüsse des Steuerkabels
Die Steuer- und Stromversorgungskabel (Durchmesser max. 1 mm) sind getrennt zu führen. Sie dürfen nicht
durch gemeinsame Kabelkanäle / -führungen verlegt werden.
Als Steuerkabel ist ein abgeschirmtes Kabel zu verwenden.
Das Steuerkabel sollte durch eine geeignete Durchführungsöffnung in den Frequenzumrichter einführt werden (siehe dazu Abb. 1).
Die Steuerleitungen ist gemäß den Anweisungen in Abb. 3 und 4 anzuschließen (siehe dazu auch Abb. 1).
Wichtig: Zwischen den Steuerklemmen 5 (DIN1) und 1 (P10+) wurde werkseitig eine Drahtbrücke eingesetzt, um den
Betrieb der Trio-Pumpe mit einem Steuerpotentiometer R 314 zu ermöglichen. Diese Drahtbrücke ist zu
entfernen, wenn die Bedienung über einen Betrieb/Stop-Schalter erfolgen soll.
Bitte beachten Sie, daß das auf Wunsch lieferbare Potentiometer (dargestellt in Abb. 3) als analoger Sollwert geschaltet ist und
voraussetzt, daß die Brücke JP304 die Stifte 0V (Stift 2) und AIN- (Stift 4) verbunden ist. Für Digitaleingaben kann auch P15+ als
Alternative zu P10+ verwendet werden.
Brücken für Analogeingang.
Vorgabe = V
V JP301
I JP300
JP305 verbindet
PI- mit 0V
V
I
Brücken für PI-Eingabe.
Vorgabe = V
JP304
verbindet
AIN- mit 0V
JP303
JP302
