BESCHREIBUNG
17

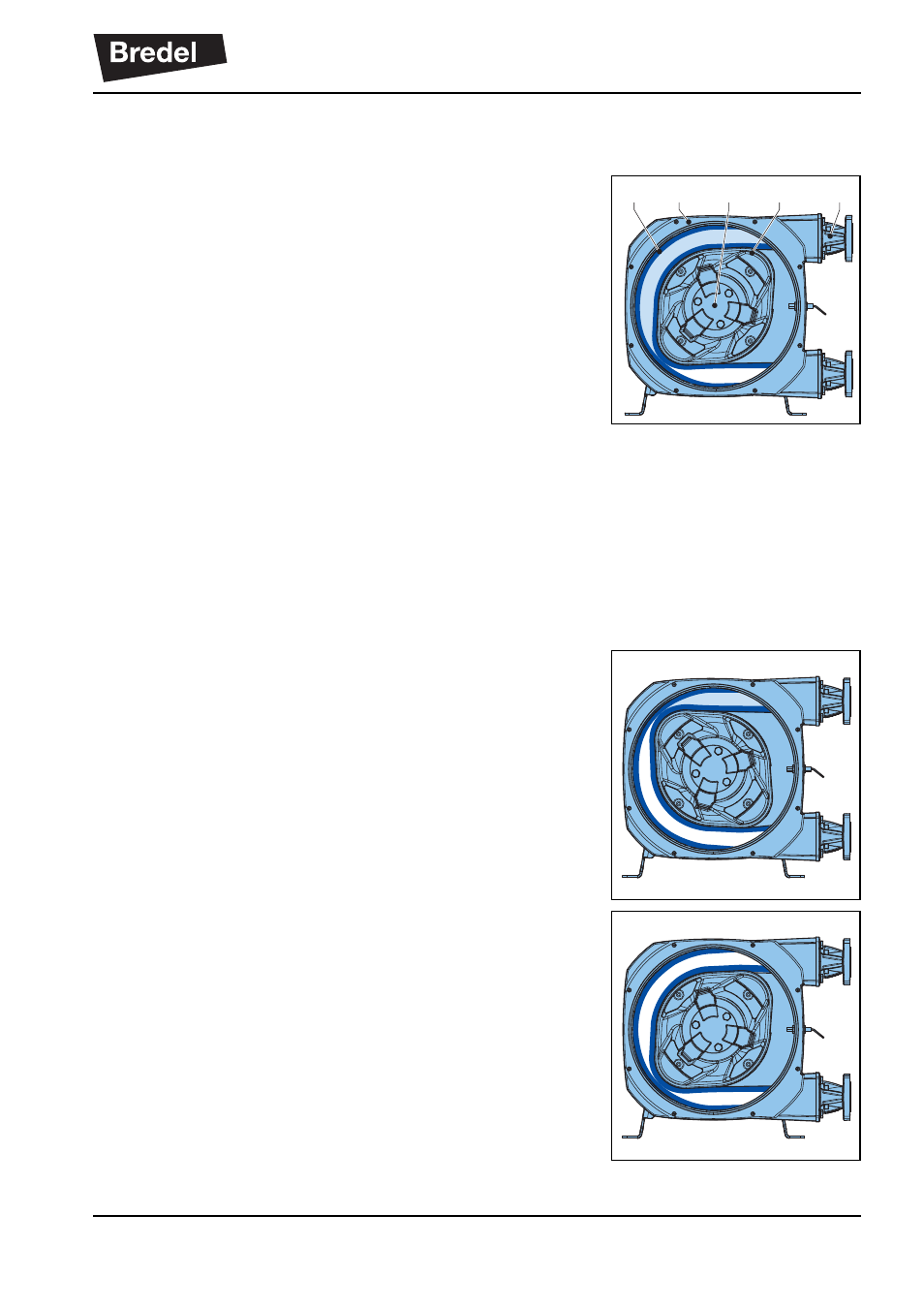

4.3 Betrieb der Pumpe
Das Herzstück des Pumpenkopfes besteht aus einem
speziell konstruiertem Pumpenschlauch (A), der am
Inneren des Pumpengehäuses (B) anliegt. Die Enden
des Schlauches sind an den Saug- und
Auslassleitungen angeschlossen (C). Im Zentrum des
Pumpenkopfs befindet sich ein an ein Lager montierter
Rotor (D) mit zwei integrierten einander
gegenüberliegenden Gleitschuhen (E). Dieser dreht
sich im Uhrzeigersinn.
In der Phase 1 komprimiert der untere Gleitschuh durch
die Drehbewegung des Rotors den Pumpenschlauch,
wodurch Flüssigkeit durch den Schlauch befördert wird.
Nach dem Passieren des Gleitschuhs nimmt der
Schlauch auf Grund der mechanischen Eigenschaften
des Materials wieder seine ursprüngliche Form an und
Flüssigkeit wird in den Schlauch gesogen.
In Phase 2 wird die Flüssigkeit durch die (ständige)
Drehbewegung des Rotors durch den Schlauch
gesogen.
In Phase 3 komprimiert der zweite integrierte
Gleitschuh den Pumpenschlauch. Durch die
kontinuierliche Drehbewegung des Rotors wird neue
Flüssigkeit in den Schlauch gesogen und die sich
bereits im Schlauch befindliche Flüssigkeit wird vom
Gleitschuh herausgedrückt. Wenn der erste Schuh den
Pumpenschlauch verlässt, hat der zweite Schuh den
Pumpenschlauch bereits geschlossen, so dass die
Flüssigkeit nicht zurückfließen kann. Diese Methode
der Flüssigkeitsbeförderung wird als
"Verdrängungsprinzip" bezeichnet.
A B E C D
