WARTUNG
52

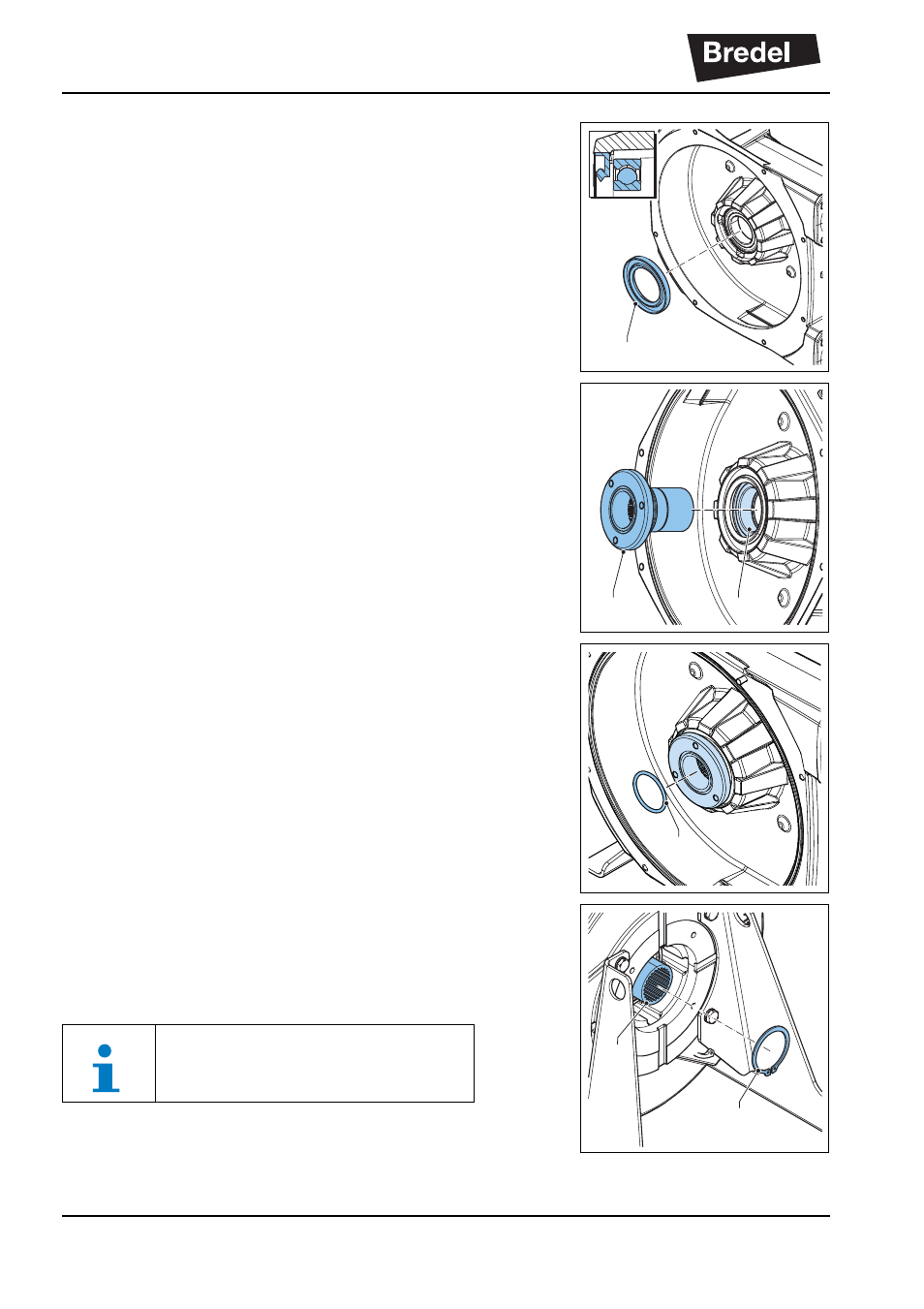

13. Die Dichtlippe der (neuen) dynamischen
Dichtung (A) leicht einfetten. Nicht die
Außenfläche der dynamischen Dichtung
einfetten. Unter Anwendung von bewährten
technischen Praktiken die dynamische Dichtung
von der Vorderseite aus im Pumpengehäuse
anbringen. Der Dichtring muss mit der richtigen
Ausrichtung eingesetzt werden. Sicherstellen,
dass die offene Seite zum Pumpendeckel zeigt.
14. Die Kontaktfläche des inneren Rings des
Lagers (A) und der Pumpenwelle (B) etwas
einfetten. Die Pumpenwelle im Lager
positionieren. Sanft auf die Pumpenwelle
schlagen, bis der Kragen das Lager berührt.
Einen Kunststoffhammer verwenden.
15. Den (neuen) O-Ring (A) in der Pumpenwelle
anbringen.
16. Auf der Rückseite des Pumpengehäuses eine
Sprengringzange verwenden, um den
Sprengring (A) in der Nut der Pumpenwelle (B)
einzusetzen.
A
A B
A
A
B
Der Sprengring (A) sichert den
inneren Ring des Lagers.
