WARTUNG
46

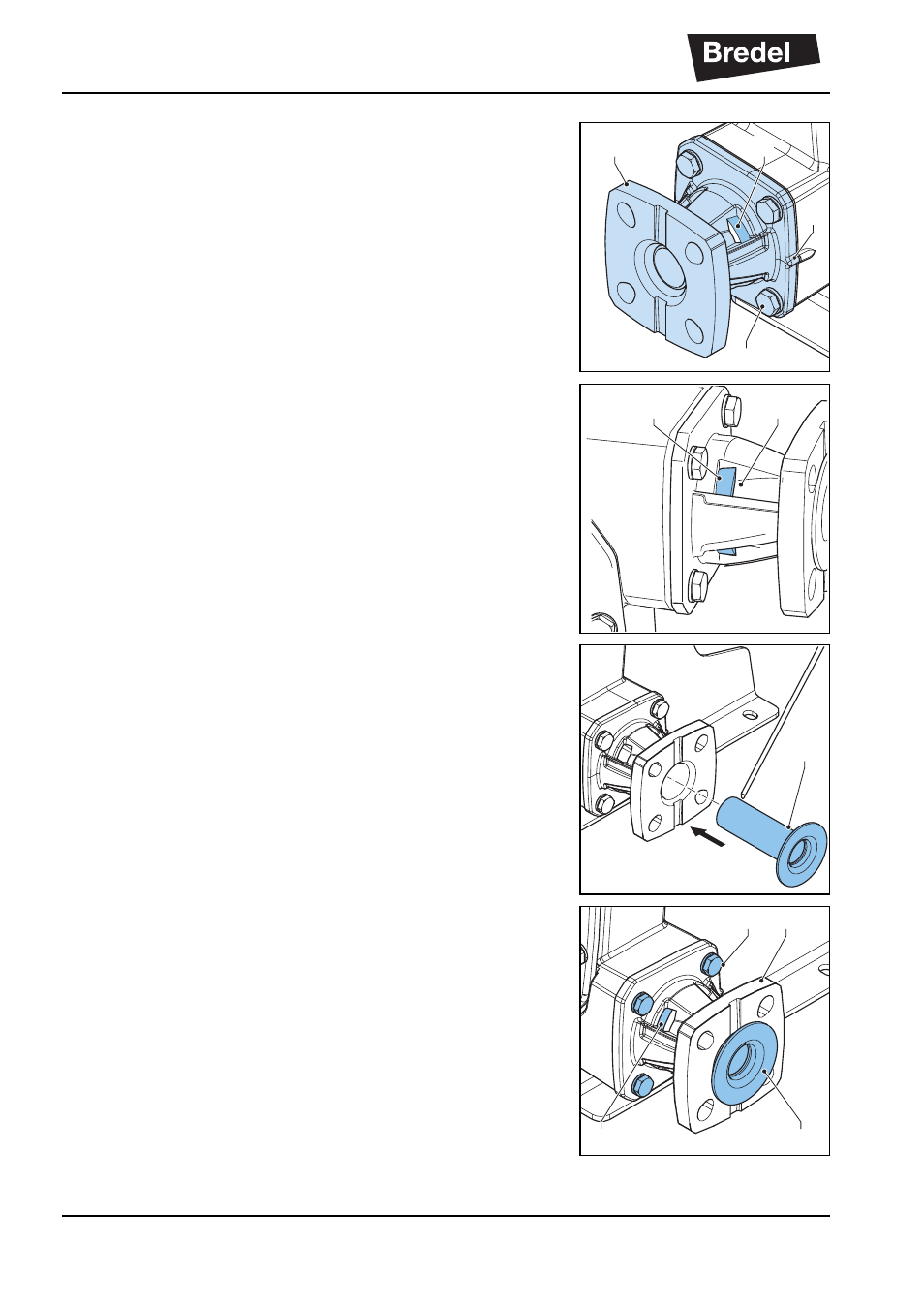

6. Die Halterung (A) mit dem Kompressionsring
über den Schlauch (B) schieben. Beachten Sie,
dass die Halterung eine asymmetrische Form
hat und dass die Nocke (C) zur Rückseite der
Pumpe weisen muss.
7. Die vier Bolzen (D) einsetzen und nur mit
Handkraft anziehen. Darauf achten, dass der
Kompressionsring nicht bereits komprimiert ist.
8. Falls sich der Schlauch noch nicht in seiner
Endlage befindet, den Rotor so drehen, dass
der Schlauch (A) gegen seine Endlage in der
Halterung (B) gedrückt wird.
9. Den Einsatz (A) mit Original-
Schlauchschmiermittel von Bredel schmieren.
Das Schmiermittel von Hand über dem Einsatz
verteilen.
10. Den Einsatz (A) in die Halterung (B) und den
Schlauch (C) schieben. Nur Handkraft
anwenden. Falls die Bolzen (D) in
7 zu fest
angezogen wurden, die Bolzen etwas lösen, um
das Einsetzen zu erleichtern.
B
D
A
C
A B
A
B D
A C
