WARTUNG
51

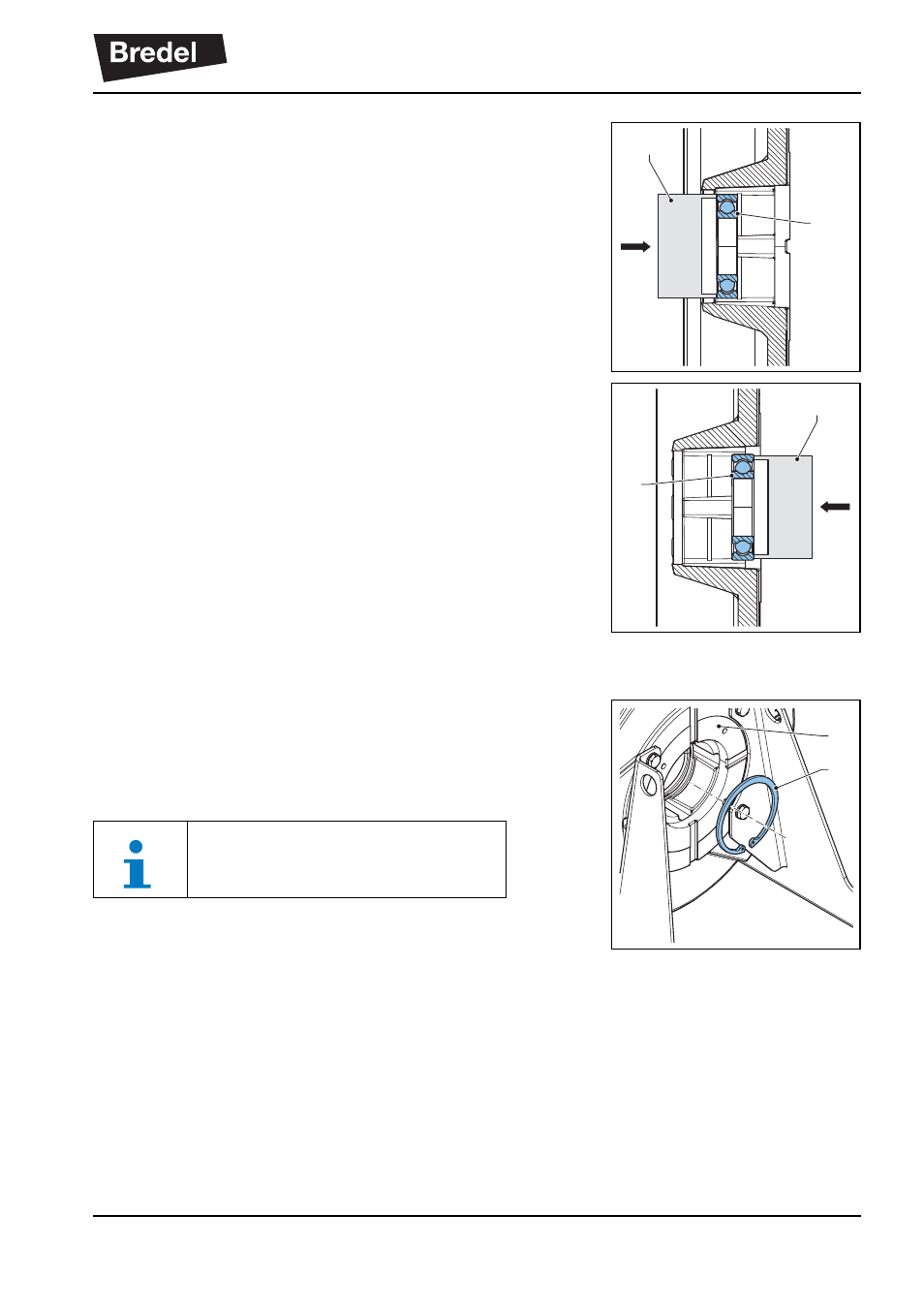

9. Auf der Vorderseite des Pumpengehäuses eine
geeignete Buchse (A) gegen den äußeren Ring
(B) des Lagers setzen. Der Außendurchmesser
der Buchse (A) muss 103 ±1 mm betragen.
Einen Kunststoffhammer verwenden, um das
Lager vorsichtig herauszutreiben.
10. Vor dem Zusammenbau sicherstellen, dass alle
Teile sauber sind.
11. Auf der Rückseite des Pumpengehäuses das
(neue) Lager in der Bohrung platzieren. Eine
geeignete Buchse (A) gegen den äußeren Ring
(B) des Lagers setzen. Der Außendurchmesser
der Buchse (A) muss 109 ±1 mm betragen.
Einen Kunststoffhammer verwenden, um das
Lager vorsichtig einzutreiben, bis es sich in der
Endlage an der Kante im Pumpengehäuse
befindet.
12. Von der Rückseite des Pumpengehäuses aus
eine Sprengringzange verwenden, um den
Sprengring (A) in der Nut des Pumpengehäuses
(B) einzusetzen.
A
B
A
B
B
A
Der Sprengring (A) sichert den
äußeren Ring des Lagers.
