4-158
TNC 360 9 Tastsystem 3/95
9.2.1 Abtast-Zyklen
Durch den unmittelbaren Eingriff in den Lageregelkreis der TNC-Steuerung ergibt sich eine schnelle
Meßwertaufnahme (3 bis 5 Werte pro Sekunde). Dies führt zu einem Abtast-Vorschub von 180 bis
300 mm/min bei einem programmierten Punktabstand von 1 mm.
Zum Digitalisieren stehen die drei Abtast-Zyklen "Bereich", "Mäander" und "Höhenlinien" zur
Verfügung.
Der Zyklus "Bereich" definiert den quaderförmigen Abtastbereich und die Datei, in der die
digitalisierten Daten abgelegt werden.

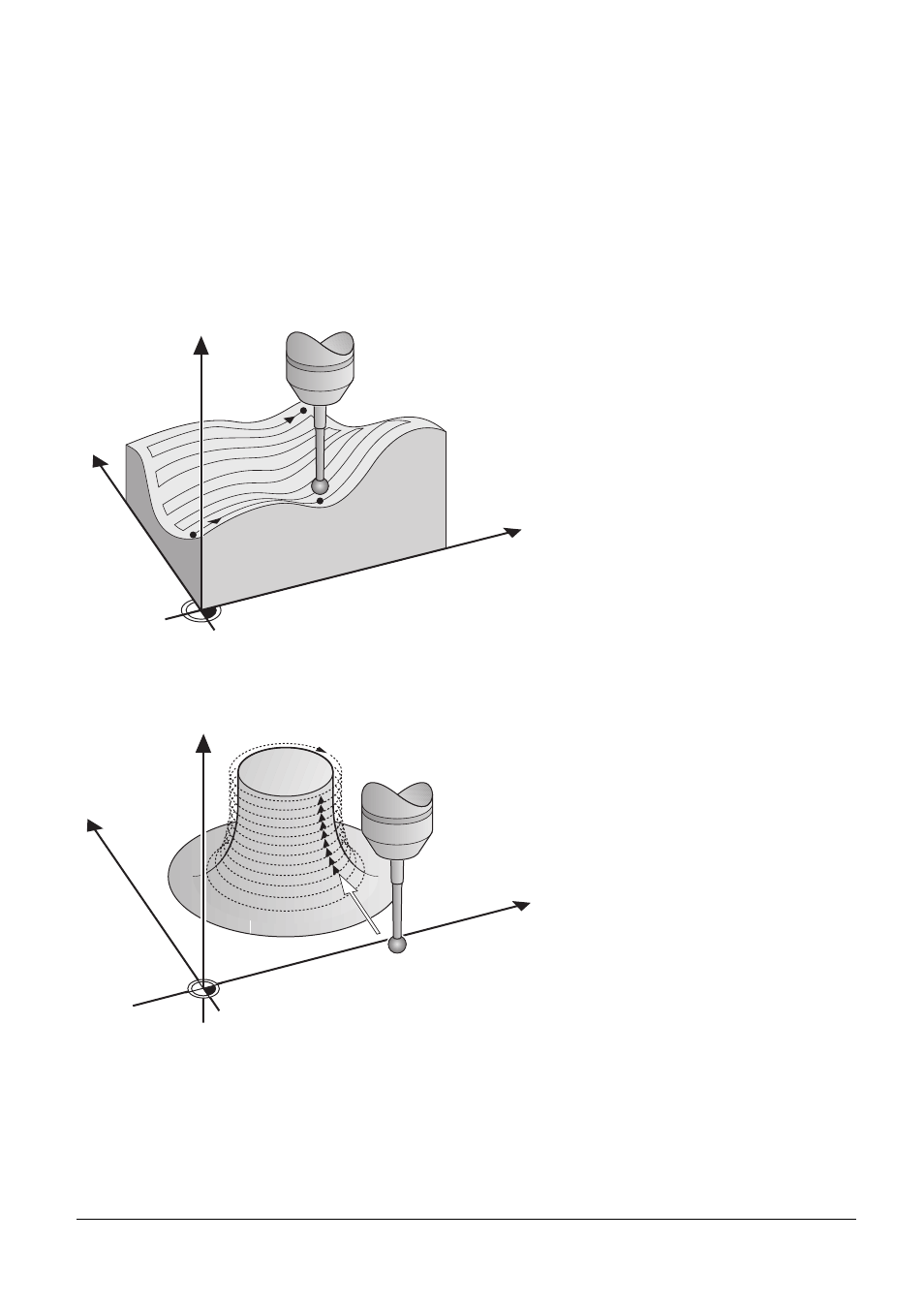

Mit den Abtast-Zyklus "Mäander" wird in dem vorher festgelegten Bereich eine 3D-Form
mäanderförmig (zeilenweise) digitalisiert.
Y
X
Z
Mit dem Abtast-Zyklus "Höhenlinien" wird eine 3D-Form stufenweise in Höhenlinien innerhalb des
vorher festgelegten Bereichs digitalisiert. Das stufenweise Digitalisieren wird besonders bei Formen
mit steilen Kanten verwendet.
Y
X
Z
