TNC 360 16 Inbetriebnahme 4-233
k
v

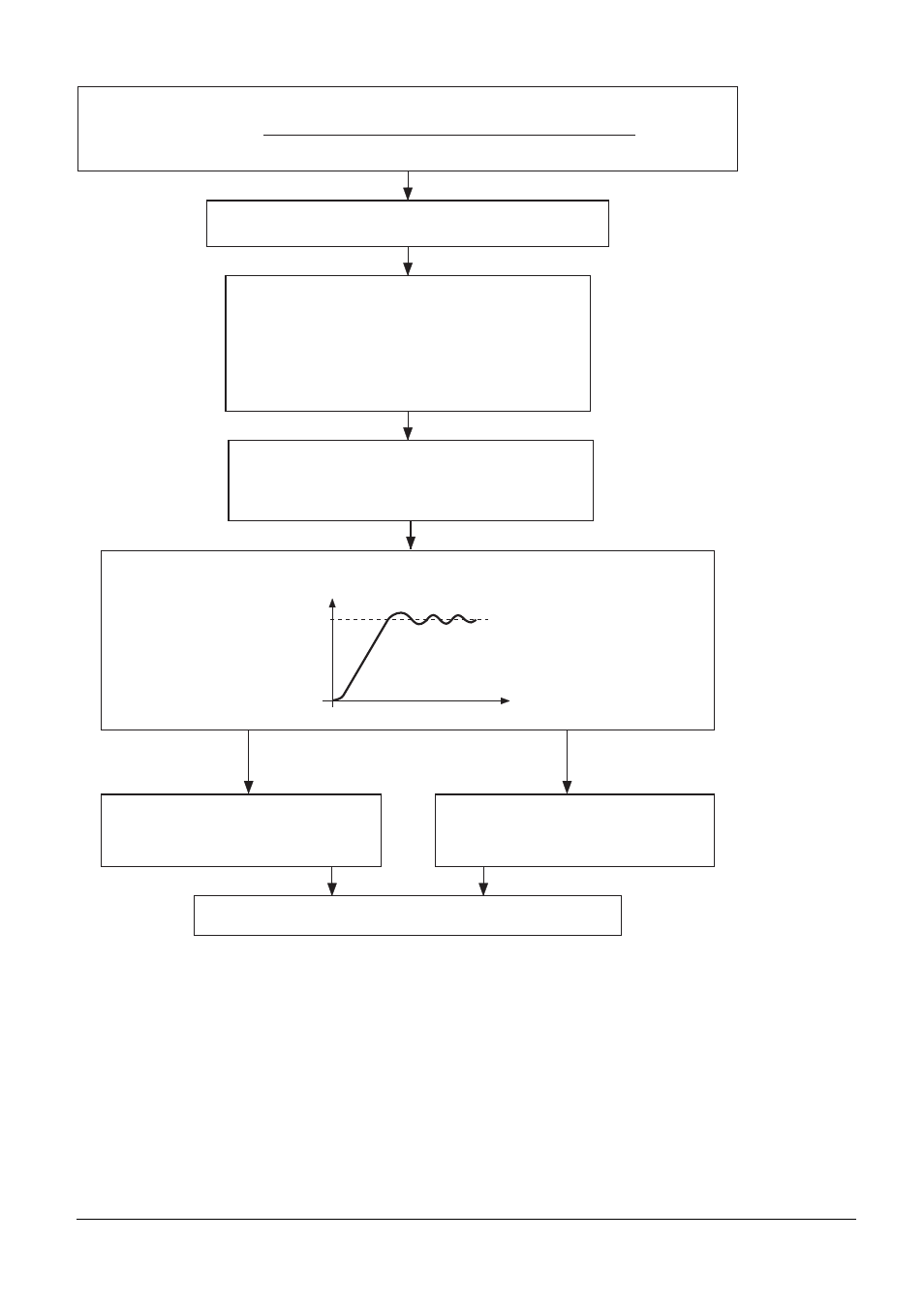

-Faktor für den Eilgang optimieren
Multiplikationsfaktor für den kv (MP1820 = 1) und Kennlinien-Knickpunkt überprüfen
max. Bearbeitungsvorschub x 100%
(MP1830= ------------------------------------------------------------------------------
Eilgang
Speicher-Oszillograph an Tachometer
des Servo-Verstärkers der X-Achse anklemmen.
In Betriebsart
"PROGRAMM-EINSPEICHERN"
folgendes Programm eingeben:
LBL 1
X 100
1) R0 F MAX
X 0 R0 F MAX
CALL LBL 1 REP 100/100
In Betriebsart
"PROGRAMMLAUF-EINZELSATZ"
externe START-Taste betätigen,
Maschine läuft.
Zeigt das Tachosignal Überschwingen?
U [V]
t [s]
MP1820 Multiplikations-Faktor
schrittweise verkleinern, bis kein
Überschwingen mehr feststellbar.
Kennlinien-Knickpunkt ist nicht
erforderlich.
Abgleichvorgang für Achse Y, Z, IV wiederholen.
JA NEIN
1) Verfahrwege so groß programmieren, wie in der betreffenden Achse möglich.
Die schlechteste Achse bestimmt den Eingabewert für MP 1820.
