38 I Benutzer-Anleitung
I – 3 F
unktionen für F
räsbearbeit
ung
en
Taste BEZUGSPUNKT
Bezugspunkte legen die Zuordnung zwischen Achspositionen und
Anzeigewerten fest.
Bezugspunkte setzen Sie am einfachsten mit den Antastfunktionen
des ND 522/523, wenn Sie das Werkstück mit einem Werkzeug
ankratzen.
Natürlich können Sie auch ganz konventionell eine Werkstück-Kante
nach der anderen mit einem Werkzeug ankratzen und die Werkzeug-
Position als Bezugspunkt eingeben (siehe Beispiele auf den folgenden
Seiten).
In der Bezugspunkt-Tabelle können bis zu 10 Bezugspunkte
gespeichert werden. Dadurch entfallen die meisten Fahrweg-
Berechnungen, wenn Sie nach komplizierten Werkstückzeichnungen
mit mehreren Bezugspunkten arbeiten.

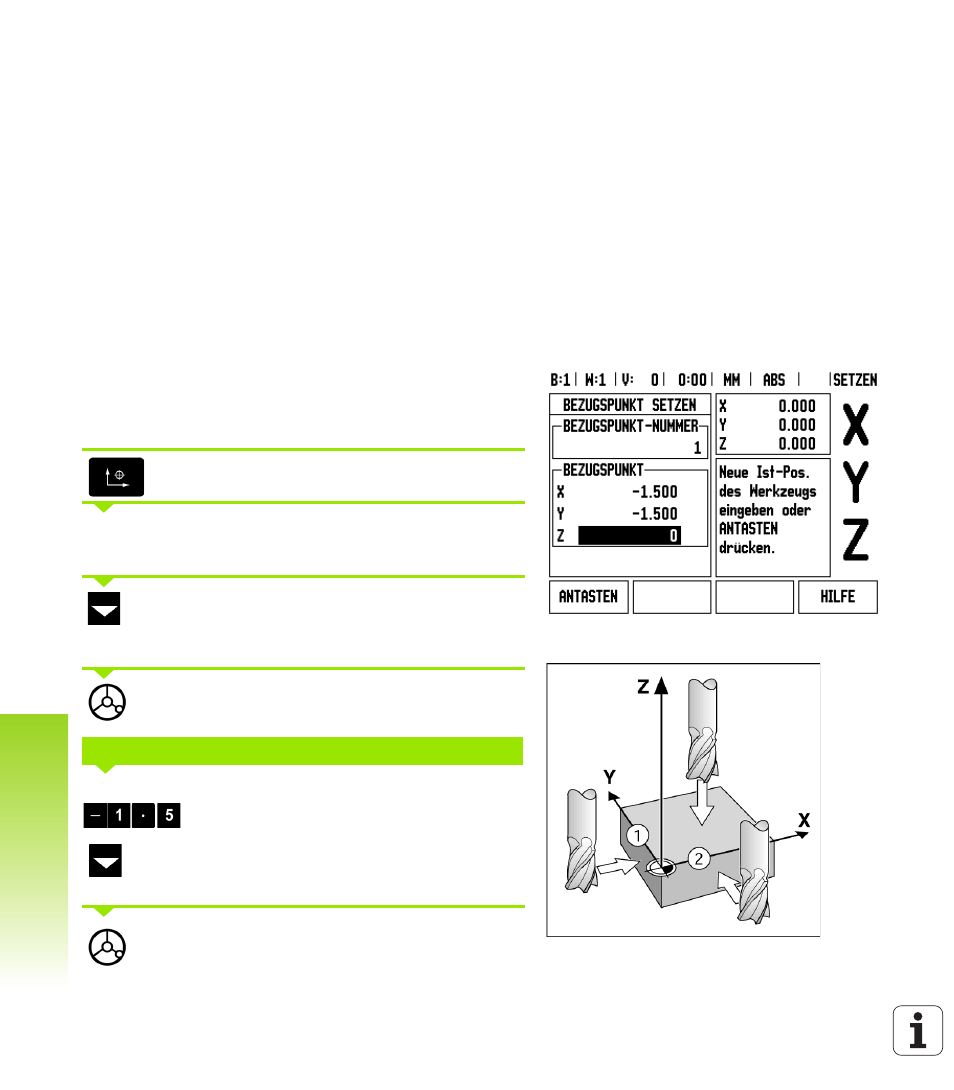

Beispiel: Werkstück-Bezugspunkt setzen ohne Antast-Funktion
Siehe Abb. I.27 & Abb. I.28.
Werkzeug-Durchmesser: D = 3 mm
Reihenfolge beim Setzen in diesem Beispiel: X - Y - Z
Vorbereitung: Aktives Werkzeug als Werkzeug festlegen, das zum
Bezugspunkt-Setzen verwendet wird.
Drücken Sie die Taste BEZUGSPUNKT.
Der Cursor steht jetzt im Feld BEZUGSPUNKT-
NUMMER.
Geben Sie die Bezugspunkt-Nummer ein und
bewegen Sie den Cursor mit der NACH-UNTEN-Taste
auf das Feld X-ACHSE.
Kratzen Sie das Werkstück an Kante 1 an.
Geben Sie die Position des Werkzeug-Mittelpunkts
(X = –1,5 mm) ein und
bewegen Sie den Cursor mit der NACH-UNTEN-Taste
auf das Feld Y-ACHSE.
Kratzen Sie das Werkstück an Kante 2 an.
Abb. I.27 Eingabemaske BEZUGSPUNKT SETZEN
Abb. I.28
BEZUGSPUNKT-SETZEN IN X
