ND 522/523 67
I – 4 F
unktionen für Dr
ehbearbeit
ung
e
n
Zur Berechnung des Winkels aus dem Verhältnis von
Durchmesseränderung zu Länge drücken Sie den
Softkey KEGELVERHÄLTNIS.
Mit den numerischen Tasten geben Sie die Werte in
die Felder EINGABE 1 und EINGABE 2 ein.
Bestätigen Sie jede Eingabe mit der Taste Enter.
Das berechnete Verhältnis und der berechnete
Winkel erscheinen in den jeweiligen Feldern.
Wert setzen
Die Funktion WERT SETZEN wurde in diesem Handbuch bereits
beschrieben (Siehe „Wert setzen” auf Seite 41). Die Informationen
und Beispiele in dem betreffenden Abschnitt beziehen sich auf
Fräsbearbeitungen. Die dort beschriebenen Grundlagen gelten aber
auch für Drehbearbeitungen mit Ausnahme von zwei Funktionen:
Werkzeugdurchmesser-Versatz (R+/R–) und Eingabe von
Durchmesser- oder Radiuswerten.
Der Werkzeugradius-Versatz trifft bei Drehwerkzeugen nicht zu und
deshalb steht diese Funktion bei Drehbearbeitungen nicht zur
Verfügung, wenn die Funktion WERT SETZEN verwendet wird.
Bei Drehbearbeitungen können die Werte entweder als Radius- oder
als Durchmesserwerte eingegeben werden. Stellen Sie deshalb bei
der Eingabe von Werten sicher, dass sich die Anzeige im
entsprechenden Modus (Radius oder Durchmesser) befindet. Ein
Durchmesserwert ist mit dem Symbol Ø gekennzeichnet. Sie können
den Modus der Anzeige mit dem Softkey R
X
umschalten (siehe unten).
Softkey R
X
(Radius/Durchmesser)
In der Werkstück-Zeichnung sind Drehteile in der Regel mit dem
Durchmesser bemaßt. Der ND 522/523 kann sowohl die
Durchmesser- als auch die Radius-Werte anzeigen. Wenn für eine
Achse der Durchmesser angezeigt wird, erscheint hinter dem
Positionswert das Symbol (Ø). Siehe Abb. I.58.
Beispiel: Radius-Anzeige Position 1 X = 20 mm
Durchmesser-Anzeige Position 1 X = Ø 40 mm
Mit dem Softkey R
x
können Sie zwischen der Radius-
und Durchmesseranzeige umschalten.
KEGELVERHÄLTNIS

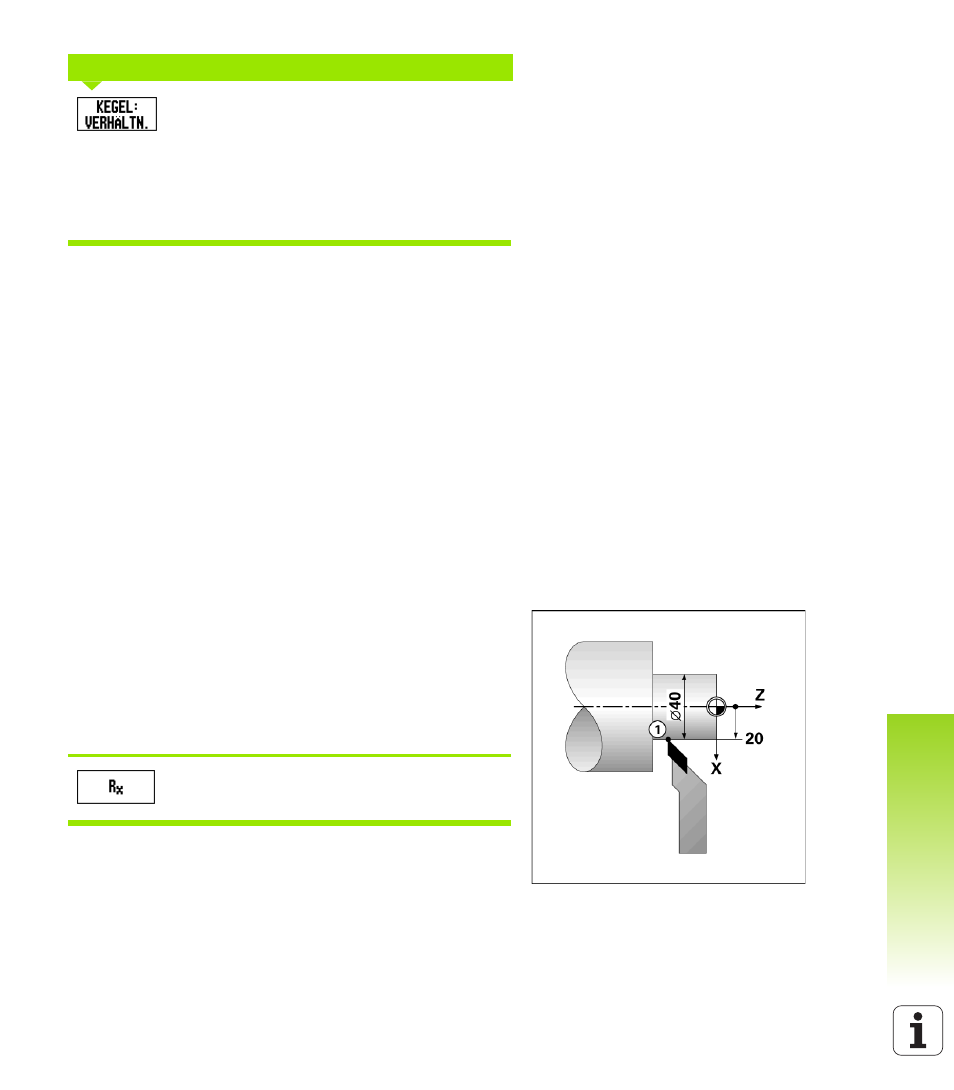

Abb. I.58 Werkstück zum Beispiel „Radius-/
Durchmesser-Anzeige“
