Lochkreis und Lochreihe (Fräsen)
In diesem Abschnitt sind die Funktionen für Lochkreis und Lochreihe
beschrieben.
Wählen Sie die gewünschte Funktion, indem Sie die Taste LOCHKREIS
oder LOCHREIHE drücken und geben Sie die erforderlichen Daten ein.
Diese Daten können Sie in der Regel problemlos aus der Werkstück-
Zeichnung entnehmen (z.B. Bohrtiefe, Anzahl der Bohrungen, etc.).
Der ND 522/523 berechnet die Lage aller Bohrungen und zeigt das
Bohrbild grafisch am Bildschirm an.
In der Grafikansicht können Sie vor der Bearbeitung prüfen, ob das
Bohrbild wie gewünscht berechnet wurde. Die Grafikansicht ist
außerdem hilfreich, wenn Sie Bohrungen direkt auswählen, einzeln
ausführen oder überspringen wollen.
Funktionen für Fräsmuster
Lochkreis
Erforderliche Daten:
 Typ (Vollkreis oder Kreis-Segment)
 Lochanzahl
 Mittelpunkt (Mittelpunkt des Lochkreises in der Lochkreis-Ebene)
 Radius (Radius des Lochkreises)
 Startwinkel (Winkel der 1. Bohrung des Lochkreises) – gemessen
von der Winkel-Bezugsachse zur ersten Bohrung (nähere
Informationen siehe „Winkel-Bezugsachse” auf Seite 14).
 Winkelschritt (optional: gilt nur bei Erstellung eines Kreis-
segments.) - Der Winkelschritt ist der Winkel zwischen den
Bohrungen.
 Tiefe (Endtiefe für das Bohren in der Werkzeug-Achse)
Der ND 522/523 berechnet die Koordinaten der Bohrungen, die Sie
einfach durch „Fahren auf Null“ positionieren.

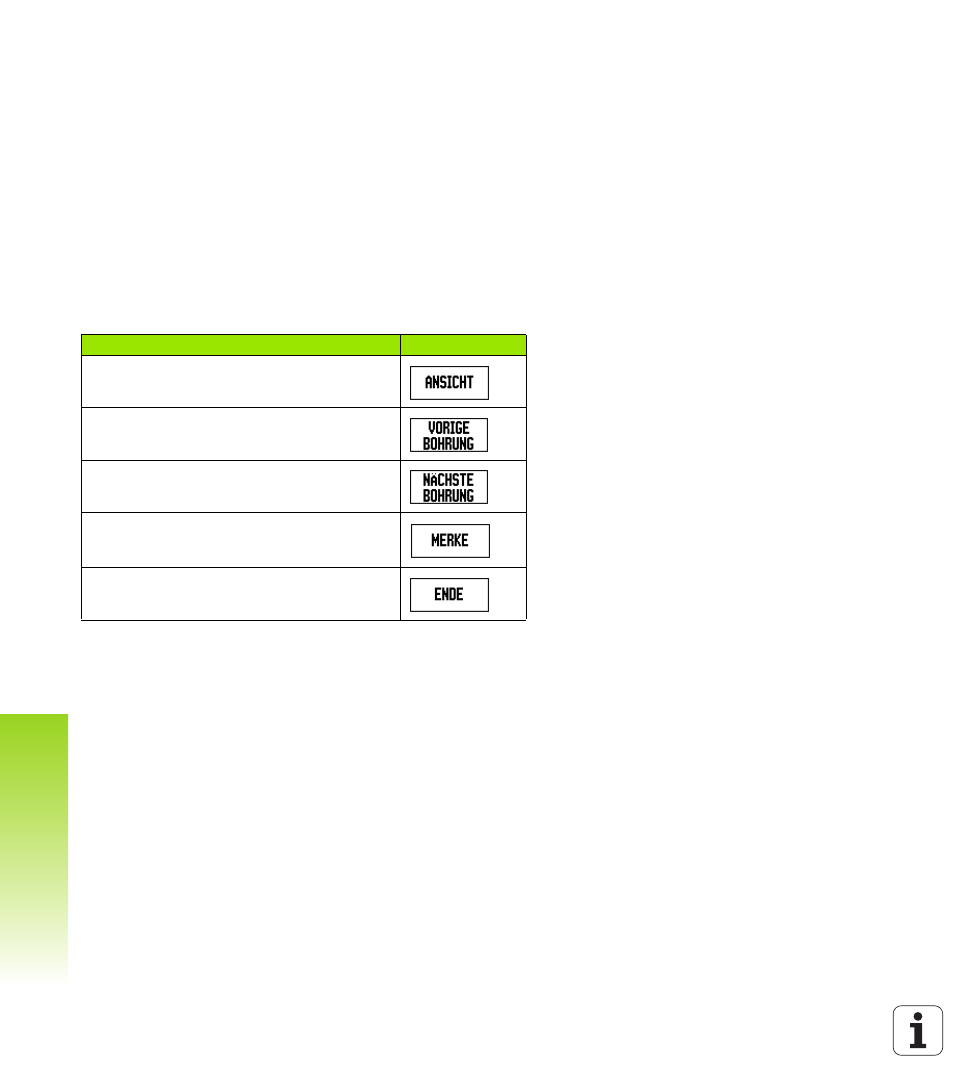

Funktion Softkey
Aufruf der Grafikansicht zur Überprüfung des
aktiven Lochmusters
Zurück zur vorhergehenden Bohrung
Nächste Bohrung manuell anfahren
Aktuelle Position übernehmen
Bohren beenden
