60 I Benutzer-Anleitung
I – 4 F
u
nktionen für Dr
ehbearbeit
ung
en
I – 4 Funktionen für
Drehbearbeitungen
Einführung
Dieser Abschnitt behandelt Funktionen, die ausschließlich für
Drehbearbeitungen zur Verfügung stehen. Die Tastenfunktionen, die
Sie sowohl für Fräs- als auch Drehbearbeitungen verwenden können,
sind ausführlich ab Seite 17 beschrieben.
Detaillierte Beschreibung im Bedienfeld
integrierten Tasten
Symbole für die Drehbearbeitung
Taste Werkzeug
Der ND 522/523 speichert den Versatz von bis zu 16 Werkzeugen.
Wenn Sie ein Werkstück ändern und einen neuen Bezugspunkt
festlegen, werden alle Werkzeuge automatisch auf den neuen
Bezugspunkt bezogen.
Bevor Sie ein Werkzeug einsetzen, müssen Sie den Versatz dieses
Werkzeugs (Position der Werkzeugschneide) in die Positionsanzeige
eingeben. Zur Eingabe des Werkzeug-Versatzes stehen Ihnen die
Funktionen WERKZEUG/SETZEN oder MERKE/SETZEN zur
Verfügung.
Wenn Sie Ihre Werkzeuge mit einem Werkzeug-Voreinsteller messen,
können Sie den jeweiligen Werkzeug-Versatz direkt eingeben. Siehe
Abb. I.48.
Menü WERKZEUG-TABELLE aufrufen:
Drücken Sie die Taste WERKZEUG.
Der Cursor springt automatisch auf das Feld
WERKZEUG-TABELLE.
Wählen Sie das Werkzeug, das definiert werden soll.
Bestätigen Sie mit Enter.
Funktion Symbol
Das Symbol weist darauf hin, dass der
angezeigte Wert ein Durchmesser-Wert ist.
Wenn der Anzeigewert ein Radius-Wert ist,
wird kein Symbol angezeigt.
Ø

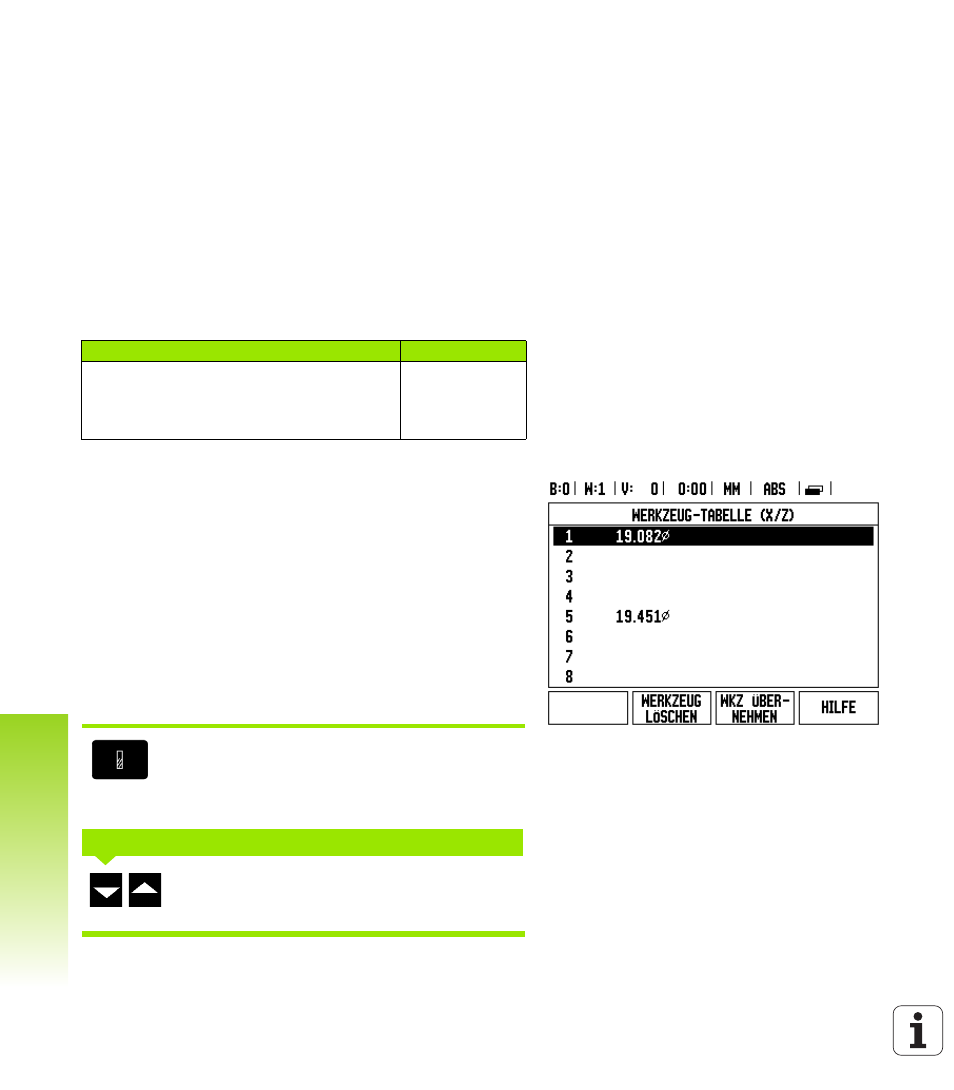

Abb. I.48 Werkzeug-Tabelle für Drehbearbeitungen
WERKZEUG-TABELLE
